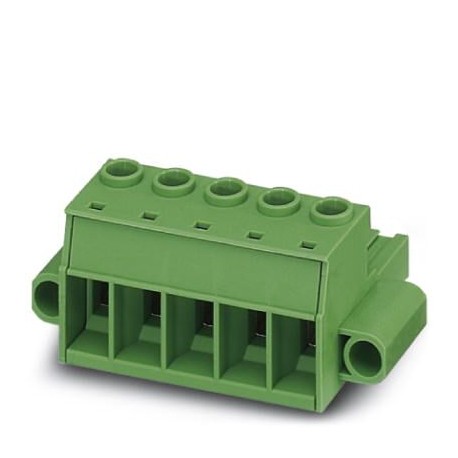

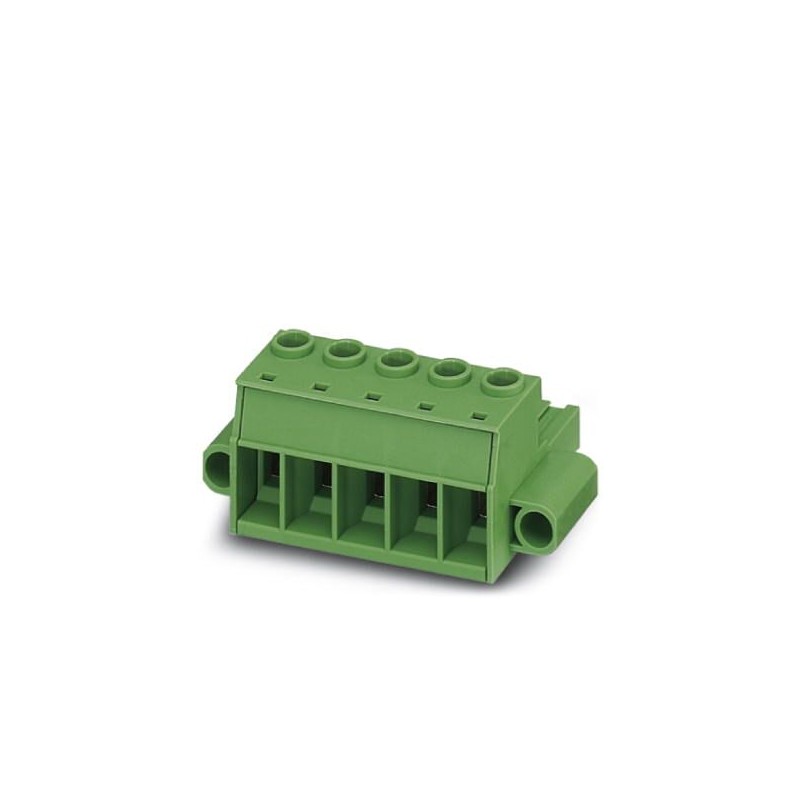

PC 16/ 2-STF-10,16 RD 1715923 PHOENIX CONTACT Leiterplattensteckverbinder
PC 16/ 2-STF-10,16 RD
1715923
PHOENIX_CONTACT
25
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 16 mm², Farbe: rot, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PC 16/.. -STF, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: boxed
Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Polzahl: 2, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: rot, Kontaktoberfläche: Silber
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1715923 |
|---|---|
| Verpackungseinheit | 25 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 25 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626463483 |
| Gewicht pro Stück (exklusive Verpackung) | 22,346 g |
| Gewicht pro Stück (inklusive Verpackung) | 22,346 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattensteckverbinder |
|---|---|
| Stecksystem | POWER COMBICON 16 |
| Kontaktart | Buchse (female) |
| Artikelfamilie | PC 16/..-STF |
| Rastermaß | 10,16 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Nennstrom | 76 A |
|---|---|
| Nennspannung | 1000 V |
| Bemessungsspannung | 1000 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Anschlussvermögen
| Anschlussart | Schraubanschluss mit Zughülse |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt flexibel | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt AWG / kcmil | 18 ... 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² (Nur in Verbindung mit CRIMPFOX 16 S) |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,5 mm² ... 10 mm² (Nur in Verbindung mit CRIMPFOX 16 S) |
| 2 Leiter gleichen Querschnitts starr | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Lehrdorn a x b / Durchmesser | - / 5,4 mm |
| Abisolierlänge | 12 mm |
| Anzugsdrehmoment | 1,7 Nm ... 1,8 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | Selektivbeschichtung |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (1,3 - 3 µm Ni) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
Materialangaben - Gehäuse
| Farbe Gehäuse | rot (3001) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Bildunterschrift | Abbildung zeigt die 3-polige Variante |
| Länge [ l ] | 41,5 mm |
| Breite [ w ] | 38,08 mm |
| Höhe [ h ] | 27,8 mm |
| Rastermaß | 10,16 mm |
| Maß a | 10,16 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 25 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 12,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5 mm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | rot |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
