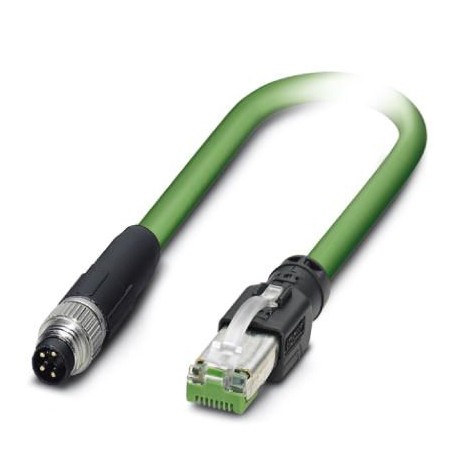

NBC-M 8MS/10,0-93B/R4AC 1407355 PHOENIX CONTACT Netzwerkkabel, Ethernet (100 MBit/s), PROFINET (100 MBit/s),.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NBC-M 8MS/10,0-93B/R4AC 1407355 PHOENIX CONTACT Netzwerkkabel, Ethernet (100 MBit/s), PROFINET (100 MBit/s),..

NBC-M 8MS/10,0-93B/R4AC

1407355

PHOENIX_CONTACT

Verfügbar

Schiff am heute

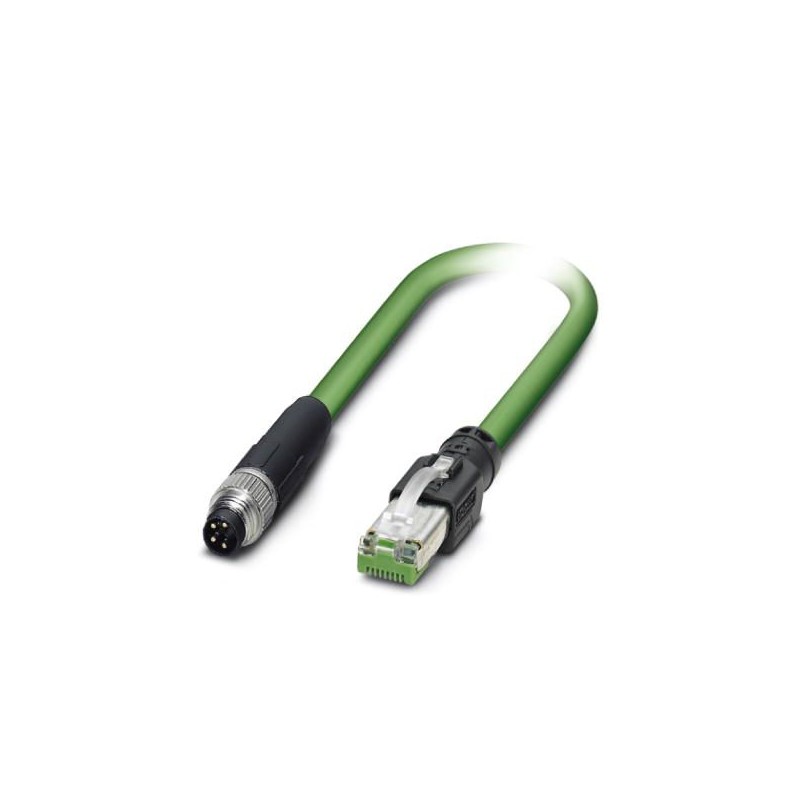

Netzwerkkabel, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-polig, PVC/PVC, grün RAL 6018, geschirmt, Stecker gerade M8 / IP67, Kodierung: A, auf Stecker gerade RJ45 / IP20, Kabellänge: 10 m

Mehr Infos


PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$58.85
7+$51.16
14+$49.33
21+$48.47
28+$47.95
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge10 m

Umgebungsbedingungen

SchutzartIP65 (M8-Steckverbinder)
IP67 (M8-Steckverbinder)
IP20 (RJ45-Steckverbinder)

Allgemeine Daten

Bemessungsstrom bei 40 °C1 A
Bemessungsspannung50 V
Polzahl4
Signalart/KategorieEthernet, 100 MBit/s
PROFINET, 100 MBit/s
EtherCAT®, 100 MBit/s
Normen/BestimmungenM8-Steckverbinder IEC 61076-2-104

Kennwerte Kopf 1

Bauform KopfStecker gerade M8 / IP67
Polzahl (Steckgesicht)4
KodierungA (Standard)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
TPU GF (Kontaktträger)
TPU, schwer entflammbar, selbstverlöschend (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
Isolationswiderstand≥ 100 MΩ
Steckzyklen≥ 100
Anzugsdrehmoment0,2 Nm
Umgebungstemperatur (Betrieb)-25 °C ... 90 °C

Kennwerte Kopf 2

Bauform KopfStecker gerade RJ45 / IP20
Polzahl (Steckgesicht)4 (8)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA (Kontaktträger)
PA (Gehäuse)
Steckzyklen≥ 750
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C

Leitung

KabeltypPROFINET PVC flexibel CAT5
Kabeltyp (Kurzzeichen)93B
UL AWM Style21694
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Kabelaufbau1x4xAWG22/7; SF/TQ
Leiterquerschnitt4x 0,34 mm²
AWG Signalleitung22
Leiteraufbau Signalleitung7x 0,25 mm
Aderdurchmesser inkl. Isolierung1,55 mm
Aderfarbenweiß, gelb, blau, orange
GesamtverseilungSternvierer
SchirmungAlu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbegrün RAL 6018
Wandstärke Außenmantelca. 0,9 mm
Kabelaußendurchmesser D6,5 mm ±0,2 mm
Mindestbiegeradius, fest verlegt3 x D
Mindestbiegeradius, flexibel verlegt7 x D
Kabelgewicht67 kg/km
Außenmantel, MaterialPVC
Material InnenmantelPVC
Material AderisolationPE
Material Leiterverzinnte Cu-Litze
Isolationswiderstand≥ 500 MΩ*km
Schleifenwiderstand≤ 120 Ω (pro Kilometer)
Wellenwiderstand100 Ω ±15 Ω (bei 100 MHz)
Signallaufzeit5,3 ns/m
Kopplungswiderstand≤ 20,00 mΩ/m (bei 10 MHz)
Nennspannung Leitung600 V
Prüfspannung Ader/Ader2000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm2000 V (50 Hz, 1 min.)
Flammwidrigkeitnach UL 1685 (CSA FT 4)
Ölbeständigkeitbedingt ölbeständig
Sonstige BeständigkeitUV beständig nach UL 1581, Abschnitt 1200
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (Kabel, feste Verlegung)
-40 °C ... 70 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-50 °C ... 70 °C
