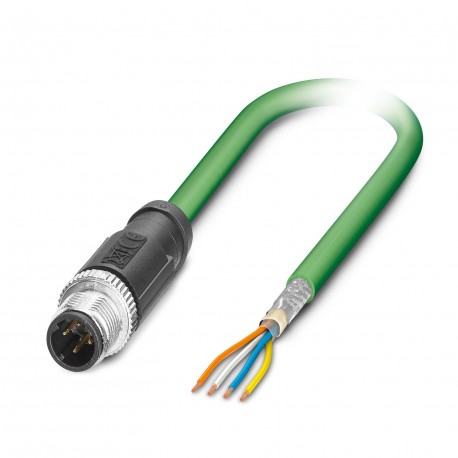

NBC-MSD/50,0-93B SCO 1056589 PHOENIX CONTACT Netzwerkkabel NBC-MSD/50,0-93B SCO 1056589
NBC-M12MSD/50,0-93B
1056589
PHOENIX_CONTACT
Netzwerkkabel - NBC-MSD/50,0-93B SCO - 1056589
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos

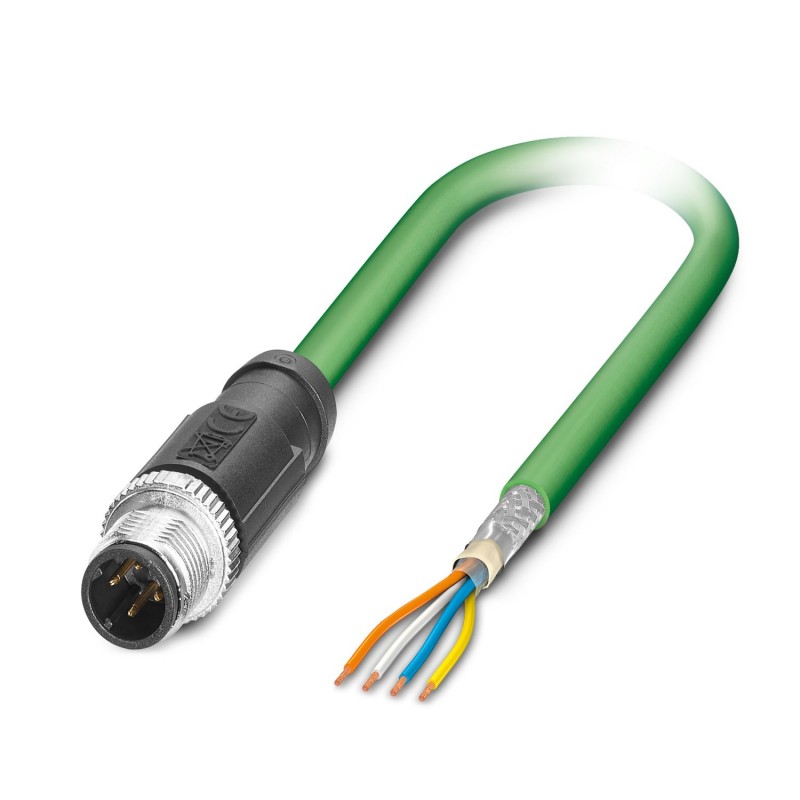

▲Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT®CAT5 (100 MBit/s), 4-polig, PVC/PVC, grün RAL 6018, geschirmt, Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, auf freies Leitungsende, Kabellänge: 50 m
Kaufmännische Daten
| Bestellschlüssel | 1056589 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 5 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626694962 |
| Gewicht pro Stück (exklusive Verpackung) | 3.485,450 g |
| Gewicht pro Stück (inklusive Verpackung) | 3.485,450 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Maße
| Kabellänge | 50 m |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (M12-Steckverbinder) |
|---|
Allgemeine Daten
| Hinweis | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Weitere Produkte mit variablem Leitungstyp und variabler Leitungslänge finden Sie im Abschnitt Zubehör | |
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP67 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kennwerte Kopf 2
| Bauform Kopf | freies Leitungsende |
|---|
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
Leitung
| Kabeltyp | PROFINET PVC flexibel CAT5 |
|---|---|
| Kabeltyp (Kurzzeichen) | 93B |
| UL AWM Style | 21694 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,55 mm |
| Aderfarben | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | grün RAL 6018 |
| Wandstärke Außenmantel | ca. 0,9 mm |
| Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 3 x D |
| Mindestbiegeradius, flexibel verlegt | 7 x D |
| Kabelgewicht | 67 kg/km |
| Außenmantel, Material | PVC |
| Material Innenmantel | PVC |
| Material Aderisolation | PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Dämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Signalgeschwindigkeit | 0,66 c |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | 600 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
| Ölbeständigkeit | bedingt ölbeständig |
| Sonstige Beständigkeit | UV beständig nach UL 1581, Abschnitt 1200 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27060307 |
|---|---|
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27060307 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060307 |
| eCl@ss 7.0 | 27060308 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 3.0 | EC000830 |
|---|---|
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 7.0 | EC001262 |
UNSPSC
| UNSPSC 6.01 | 31261501 |
|---|---|
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
