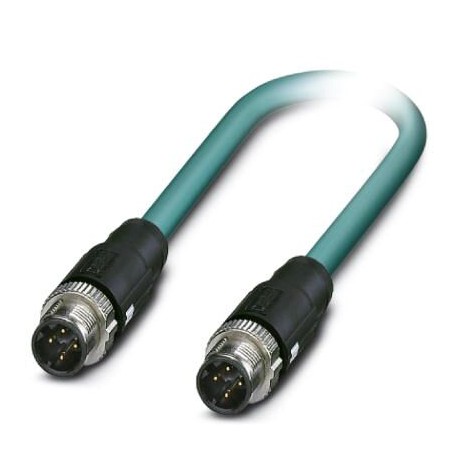

NBC-MSD/ 3,0-93E/MSD SCO 1425246 PHOENIX CONTACT Netzwerkkabel NBC-MSD/ 3,0-93E/MSD SCO 1425246
NBC-MSD/ 3,0-93E/MSD SCO
1425246
PHOENIX_CONTACT
50
Netzwerkkabel - NBC-MSD/ 3,0-93E/MSD SCO - 1425246
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Netzwerkkabel, Ethernet CAT5 (100 MBit/s), 4-polig, PUR, wasserblau RAL 5021, geschirmt, Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, auf Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, Kabellänge: 3 m
Kaufmännische Daten
| Bestellschlüssel | 1425246 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626387536 |
| Gewicht pro Stück (exklusive Verpackung) | 167,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 169,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Maße
| Kabellänge | 3 m |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (M12-Steckverbinder) |
|---|
Allgemeine Daten
| Bemessungsstrom bei 40 °C | 4 A (Stecker/Buchse nach IEC 61076-2-101, technische Daten der Leitung sind zu berücksichtigen) |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Material Kontakt | CuSn |
| Material Kontaktträger | TPU GF |
| Material Kontaktoberfläche | Ni/Au |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP67 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuZn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kennwerte Kopf 2
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP67 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuZn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Steckzyklen | ≥ 100 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
Leitung
| Kabeltyp | PUR ETHERNET 2x2 FLEX |
|---|---|
| Kabeltyp (Kurzzeichen) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 2x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,14 mm² |
| AWG Signalleitung | 26 |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 0,98 mm |
| Aderfarben | weiß/orange-orange, weiß/grün-grün |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 2 Paare mit 2 Füllern zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 1,2 mm |
| Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Zugfestigkeit GRP | ≤ 80 N |
| Kabelgewicht | 42 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | blanke Cu-Litze |
| Normen/Bestimmungen | Elektrische Anforderungen EN 50288-2-2 |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 65,3 dB (bei 1 MHz) |
| 56,3 dB (bei 4 MHz) | |
| 50,3 dB (bei 10 MHz) | |
| 47,2 dB (bei 16 MHz) | |
| 45,8 dB (bei 20 MHz) | |
| 42,9 dB (bei 31,25 MHz) | |
| 38,4 dB (bei 62,5 MHz) | |
| 35,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Dämpfung | 3,2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9,5 dB (bei 10 MHz) | |
| 12,1 dB (bei 16 MHz) | |
| 13,6 dB (bei 20 MHz) | |
| 17,1 dB (bei 31,25 MHz) | |
| 24,8 dB (bei 62,5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | ≤ 100 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
| Strombelastbarkeit Leitung | 2 A (nach DIN VDE 0891-1) |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UL VW1 | |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
