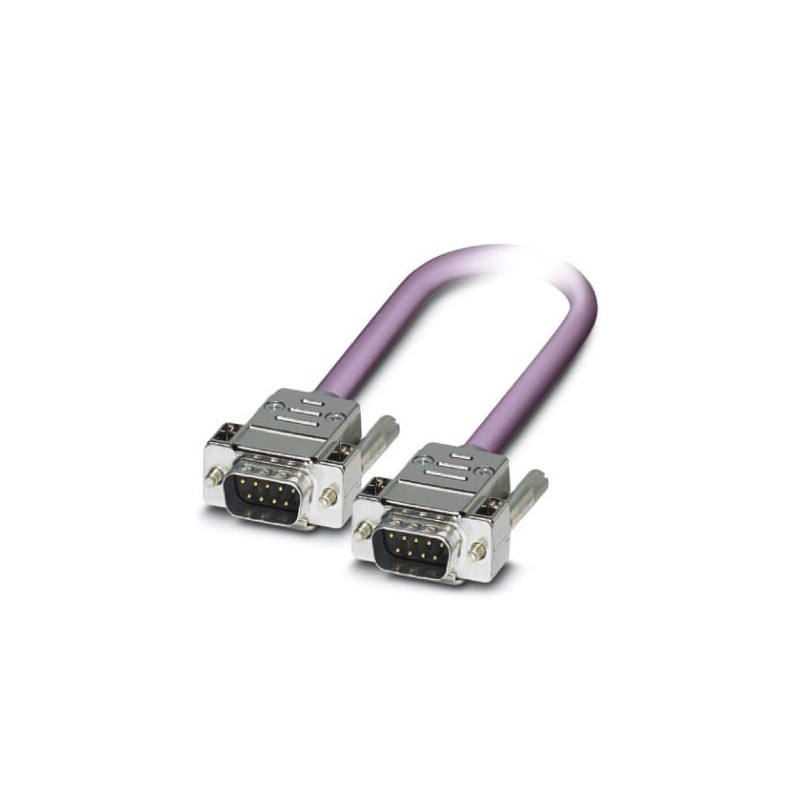

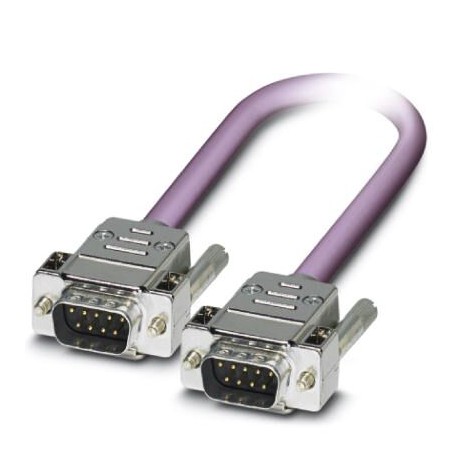

NBC-D5DM/2,5-920/D5DM E01 1415757 PHOENIX CONTACT Kabel NBC-D5DM/2,5-920/D5DM E01 1415757
NBC-D5DM/2,5-920/D5DM E01
1415757
PHOENIX_CONTACT
Kabel - NBC-D5DM/2,5-920/D5DM E01 - 1415757
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kabel, Schutzart: IP20, Polzahl: 9, Kabelabgang: gerade, Farbe: metallisch blank
Kaufmännische Daten
| Bestellschlüssel | 1415757 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626052083 |
| Gewicht pro Stück (exklusive Verpackung) | 22,220 g |
| Gewicht pro Stück (inklusive Verpackung) | 193,700 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | HU (Ungarn) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
|---|---|
| -20 °C ... 75 °C |
Allgemeine Daten
| Polzahl | 9 |
|---|---|
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|
Leitung
| Kabeltyp | CAN Bus/DeviceNet |
|---|---|
| Kabeltyp (Kurzzeichen) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Kabelaufbau | 2xAWG24/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Datenleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,34 mm² (Beilauflitze) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 6,7 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 70 mm |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Dämpfung | ≤ 22,9 dB/km (bei 1 MHz) |
| ≤ 16,4 dB/km (bei 500 kHz) | |
| ≤ 9,5 dB/km (bei 125 kHz) | |
| Nennspannung Leitung | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 19030300 |
|---|---|
| eCl@ss 6.0 | 27061800 |
| eCl@ss 7.0 | 27060308 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 5.0 | EC002599 |
|---|---|
| ETIM 7.0 | EC001262 |
UNSPSC
| UNSPSC 13.2 | 26121604 |
|---|
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
