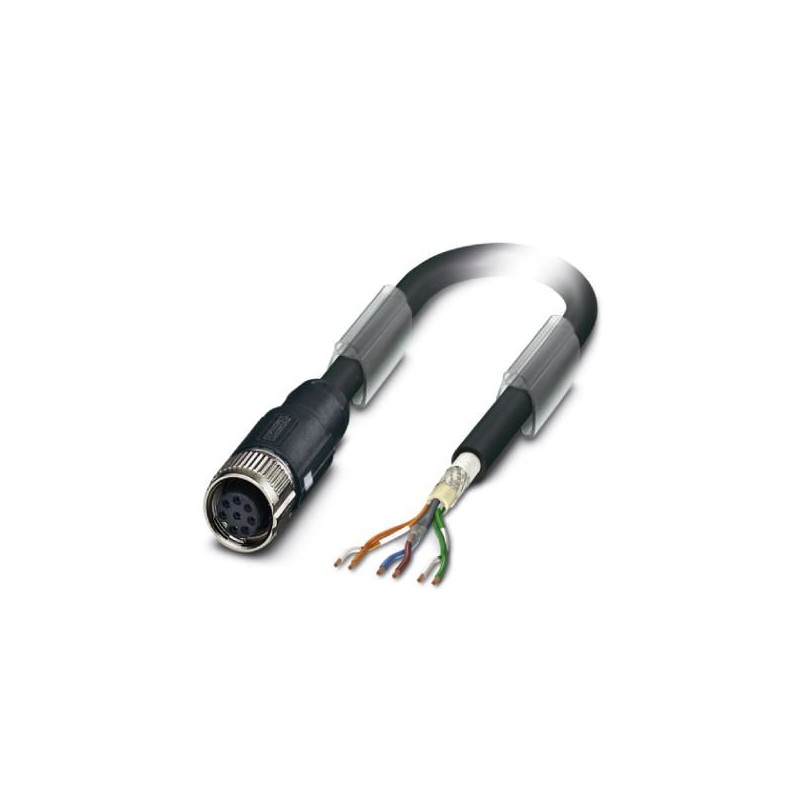

NBC-20,0-971/M12FS VR 1027358 PHOENIX CONTACT Bussystem-Kabel
NBC-20,0-971/M12FS VR
1027358
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Bussystem-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1027358 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626522166 |
| Gewicht pro Stück (exklusive Verpackung) | 1.390,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.392,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemeine Daten
| Bemessungsstrom bei 40 °C | 2 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 6 |
| Signalart/Kategorie | VARAN |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Kontakt | CuZn |
| Material Kontaktträger | TPU GF |
| Material Kontaktoberfläche | Ni/Au |
Leitung
| Kabeltyp | VARAN |
|---|---|
| Kabeltyp (Kurzzeichen) | 971 |
| UL AWM Style | 2461 (80 °C / 300 V) |
| Signalart/Kategorie | VARAN CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 1X2X24/32+2X2X24/19; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,25 mm² (Signalleitung) |
| 2x 0,25 mm² (Spannungsversorgung) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 24 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 32x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,25 mm (Signalleitung) |
| 1,4 mm (Spannungsversorgung) | |
| Aderfarben | blau-gelb, grün-orange, rot-blau |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 3 Paare mit Füllerelementen zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | schwarz |
| Wandstärke Außenmantel | 0,9 mm |
| Kabelaußendurchmesser D | 7 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Anzahl der Biegezyklen | 200000 |
| Mindestbiegeradius, Schleppketteneinsatz | 5 x D |
| Außenmantel, Material | PVC |
| Material Aderisolation | PE |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km (bei 20 °C) |
| Leiterwiderstand | 78 Ω/km (bei 20 °C) |
| Betriebskapazität | ca. 57 nF (bei 1 kHz) |
| Signallaufzeit | 5,3 ns/m |
| Nennspannung Leitung | ≤ 80 V |
| Prüfspannung Ader/Ader | 1000 V |
| Prüfspannung Ader/Schirm | 1000 V |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Ölbeständigkeit | nach DIN EN 60811-2-1, 168 h bei 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Verlegung) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
