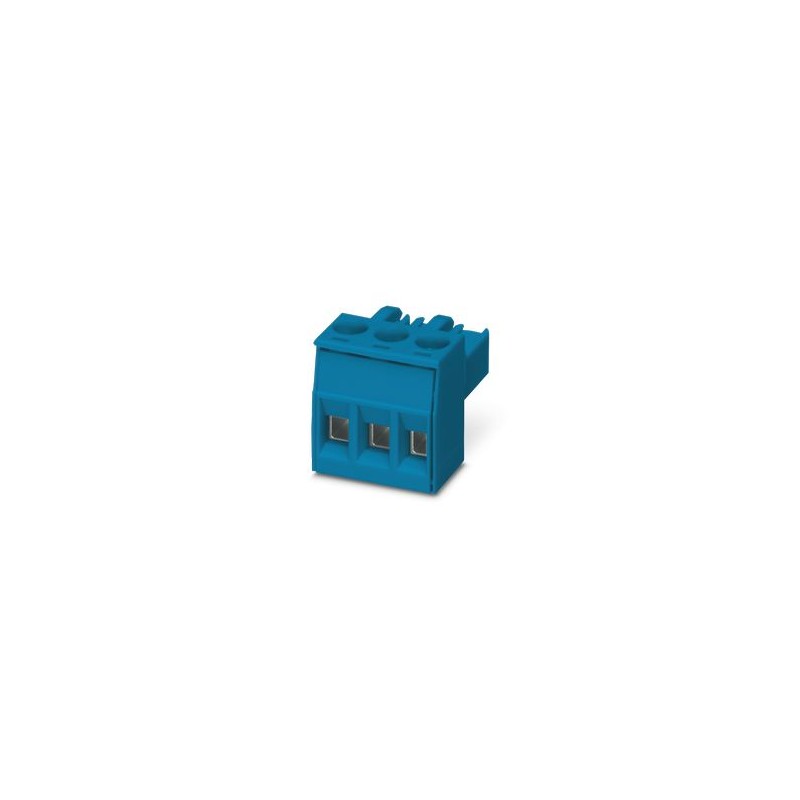

MSTBT 2,5 HC/ 3-STP BU TP:13-15 1451372 PHOENIX CONTACT Steckverbinder für Leiterplatte, Nennquerschnitt: 2,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSTBT 2,5 HC/ 3-STP BU TP:13-15 1451372 PHOENIX CONTACT Steckverbinder für Leiterplatte, Nennquerschnitt: 2,..

MSTBT 2,5 HC/ 3-STP BU TP:13-15

1451372

PHOENIX_CONTACT

100

Artikel auf Anfrage, das gebe keine Rückkehr.

Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: blau, Nennstrom: 16 A (siehe Leistungskurve), Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Buchse, Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: MSTBT 2,5 HC/.. -STP, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5 HC, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed verpackt, Druckvariante

Leiterplatten-Steckverbinder

Männlicher Stecker für IC, Nennquerschnitt: 2,5 mm², Farbe: Blau, Nennstrom: 16 A, Referenzspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Weiblicher Stecker, Anzahl der Reihen: 1, Anzahl der Pole: 3, Artikelbereich: MSTBT 2,5 HC/.. -STP, Steigung: 5 mm, Verbindungsart: Schraubverbindung mit Ring, Leiter-/Platinen-Steckrichtung: 0°, Verriegelungsklammer: - Verriegelungsklammer, Stecksystem: COMBICON MSTB 2.5 HC, Verriegelung: ohne, Befestigungsart: ohne

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Elektronische Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $332.63
Stückpreis: $3.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


TypNorm
ProduktlinieCOMBICON Steckverbinder M
ProdukttypLeitplattensteckverbinder
ProduktpaletteMSTBT 2.5 HC/.. -STP
Anzahl der Pole3
Schritte5 mm
Anzahl der Zeilen1
Bemessungsstrom IN16 A
Nennspannung UN250 V
Grad der Verschmutzung3
Kontaktwiderstand1,2 mΩ
Referenzspannung (III/3)250 V
Nennschutzspannung für Stoßwiderstand (III/3)4 kV
Nennspannung (III/2)320 V
Bewertete Stoßwiderstandsspannung (III/2)4 kV
Referenzspannung (II/2)630 V
Bewertete Stoßwiderstandsspannung (II/2)4 kV
Verbindungstechnik
TypNorm
Steckverbinder-SystemCOMBICON MSTB 2.5 HC
Nennquerschnitt2,5 mm²
Art des KontaktsWeiblicher Stecker
Verriegelnd
Lock-Modusohne
Montageflanschohne
Leiter-Anschluss
VerbindungstypSchraubverbindung mit Ring
Leiter-/PCB-Steckrichtung0 °
Starrer Leiterquerschnitt0,2 mm² ... 2,5 mm²
Weichleiter-Abschnitt0,2 mm² ... 2,5 mm²
Leitende Sektion. AWG24 ... 12
Weichleiterteil mit Endkappe, ohne Kunststoffbuchse0,25 mm² ... 2,5 mm²
Weichleiter-Abschnitt mit Kunststoff-Endkappe und -buchse0,25 mm² ... 2,5 mm²
2 starre Leiter mit gleichem Querschnitt0,2 mm² ... 1 mm²
2 flexible Leiter mit gleichem Querschnitt0,2 mm² ... 1,5 mm²
2 Leiter mit gleichem Querschnitt, flexibel mit einer Plastik-Hüllen-Endkappe0,25 mm² ... 1 mm²
2 flexible Leiter mit gleichem Querschnitt mit TWIN-Bit und Kunststofffassung0,5 mm² ... 1,5 mm²
Vorlage a x b / Durchmesser2,8 mm x 2,0 mm / 2,4 mm
Stripping-Länge7 mm
Anzugsmoment0,5 Nm ... 0,6 Nm
Materialanzeige – Kontakt
HinweisWEEE/RoHS-konform, trischitfrei gemäß IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
OberflächenqualitätHeißtauchen in Dosen
Metalloberflächen-Verbindungspunkt (oberste Schicht)Zinn (4 - 8 μm Sn)
Metalloberfläche, Kontaktfläche (oberste Schicht)Zinn (4 - 8 μm Sn)
Materialanzeige – Gehäuse
Farben (Cases)Blau (5015)
IsoliermaterialPAPA
IsolationsgruppeIch
CRI gemäß IEC 60112600
Brennbarkeitsklasse nach UL 94V0
GWFI-Glühdraht-Entflammbarkeitsklasse gemäß EN 60695-2-12850
GWIT-Glühdrahtzündtemperatur gemäß EN 60695-2-13775
Kugeldruck-Testtemperatur gemäß EN 60695-10-2125 °C
Dimensionierte Zeichnung
Schritte5 mm
Breite [w]15 mm
Höhe [h]15 mm
Länge [l]18,1 Millimeter
VerbindungstypSchraubenverbindung
BetriebsinformationenMINICONNEC-Stecker sind Steckverbinder ohne Schaltleistung (COC) gemäß DIN EN 61984. Wenn sie richtig verwendet werden, sollten sie weder eingesteckt noch getrennt werden, wenn sie unter Last stehen oder eingeschaltet sind.
Sicherheitshinweise
SicherheitshinweiseWARNUNG: Stecker sollten nicht getrennt oder unter Last angeschlossen werden. Die Nichteinhaltung und Nutzung kann zu Sachschäden und/oder Personenschäden führen.
• WARNUNG: Verwenden Sie nur Produkte, die in einwandfreiem Zustand sind. Überprüfen Sie regelmäßig die Produkte auf Schäden. Entfernen Sie sofort fehlerhafte Produkte. Ersetzen Sie beschädigte Produkte. Jede Reparatur ist unmöglich.
• WARNUNG: Die Installation und Nutzung des Produkts ist ausschließlich qualifizierten professionellen Elektrikern vorbehalten, wobei die folgenden Sicherheitsanweisungen berücksichtigt werden. Qualifiziertes Personal muss mit den Grundprinzipien der Elektrotechnik vertraut sein. Er muss Gefahren erkennen und vermeiden können. Das entsprechende Symbol auf der Verpackung zeigt an, dass qualifiziertes Elektrotechnikpersonal für Installation und Betrieb erforderlich ist.
• Der Gegenstand ist als nackter Stecker für die Montage in einem Gehäuse gedacht.
• Verwenden Sie den Stecker nur, wenn er vollständig eingesteckt ist.
Untersuchung von Schäden und Lockerungen der Leiter
RegelungsspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisErfolgreicher Test
Traktionskontrolle
RegelungsspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leitertyp/Zugkraft, nominal/tatsächlich0,2 mm² / starr / > 10 N
0,2 mm² / weich / > 10 N
2,5 mm² / starr / > 50 N
2,5 mm² / weich / > 50 N
Steck- und Schrumpfkräfte
ErgebnisErfolgreicher Test
Anzahl der Zyklen25
Ungefähre Kopplungskraft pro Pol11 N
Entfernungskraft pro Stange ca.7 N
Drehmomentregelung
RegelungsspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Widerstand gegen Inschriften
RegelungsspezifikationDIN EN 60068-2-70:1996-07
ErgebnisErfolgreicher Test
Polarisation und Keying
RegelungsspezifikationDIN EN 60512-13-5:2006-11
ErgebnisErfolgreicher Test
Sichtprüfung
RegelungsspezifikationDIN EN 60512-1-1:2003-01
ErgebnisErfolgreicher Test
Dimensionskontrolle
RegelungsspezifikationDIN EN 60512-1-2:2003-01
ErgebnisErfolgreicher Test
Schwingungswiderstandstest
RegelungsspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Scan-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Scan-Geschwindigkeit5g (60,1 Hz ... 150 Hz)
Inspektionszeit pro Achse2,5 Stunden
Lebenszeittest
RegelungsspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stoßwiderstandsspannung auf Meereshöhe4,8 kV
Durchgangswiderstand R11,2 mΩ
Durchgangswiderstand R21,23 mΩ
Anzahl der Paarungszyklen25
Isolierungswiderstand benachbarter Masten> 21 TΩ
Klimatisierung
RegelungsspezifikationDIN EN ISO 6988:1997-03
Korrosionsanfälligkeit1,0 DM3ALSO2etwa 300 DM3/40 °C/3 Zyklen
Wärmeempfindlichkeit100 °C/168 h
Wechselstrom hält Spannung aus3,1 kV
Umweltbedingungen
Umgebungstemperatur (Betriebstemperatur)-40 °C ... 105 °C (abhängig von der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 55 °C
Relative Luftfeuchtigkeit der Luft (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Thermische Tests Testgruppe C
RegelungsspezifikationDIN EN 60512-5-1:2003-01
Anzahl der geprüften Pole4
Isolationswiderstand
RegelungsspezifikationDIN EN 60512-3-1:2003-01
Isolierungswiderstand benachbarter Masten> 21 TΩ
Luftdistanzen und Nachlauflinien
RegelungsspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolationsgruppeIch
Beständigkeit gegen Ableitströme (DIN EN 60112 (VDE 0303-11))SIC 600
Nennschutzspannung (III/3)250 V
Nennschutzspannung für Stoßwiderstand (III/3)4 kV
Minimaler Wert der Entfernung in der Luft – nichthomogenes Feld (III/3)3 mm
minimaler Creepage-Wert (III/3)3,2 Millimeter
Nennschutzspannung (III/2)320 V
Nennungsstoßspannung (III/2)4 kV
Mindestwert der Entfernung in der Luft – nichthomogenes Feld (III/2)3 mm
minimaler Creepage-Wert (III/2)1,6 mm
Nennspannung (II/2)630 V
Bewertete Stoßwiderstandsspannung (II/2)4 kV
Minimaler Distanzwert in der Luft – nichthomogenes Feld (II/2)3 mm
minimaler Creepage-Wert (II/2)3,2 Millimeter

ETIM for 1451372 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 3
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 5 mm
Rastermaß der Anschlüsse (EF006827) 5 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 16 A
Bemessungsspannung (EF000228) 320 V
Bemessungsstoßspannung (EF002993) 4 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) blau
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
