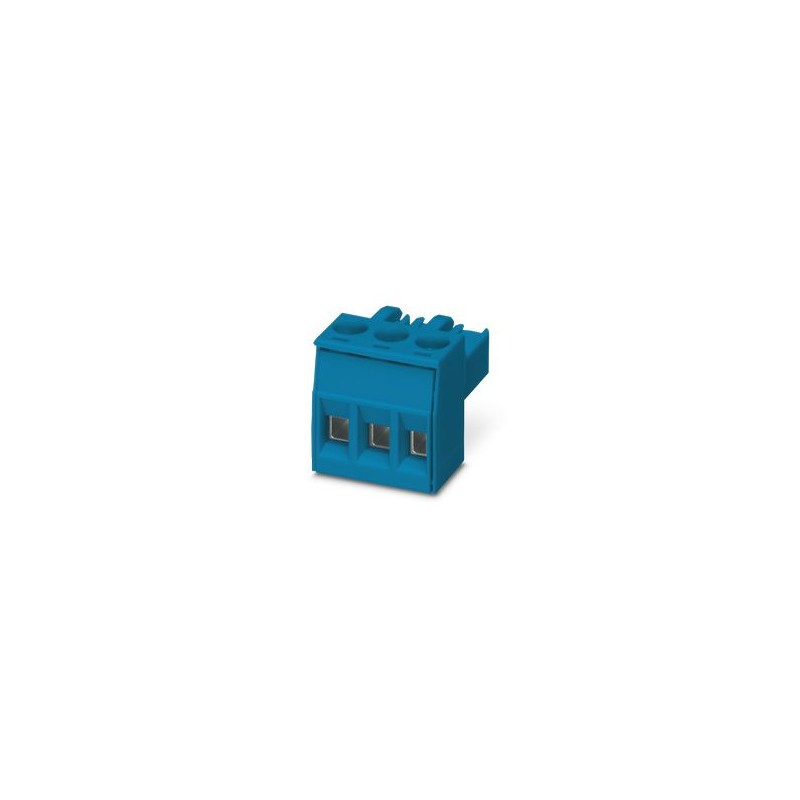

MSTBT 2,5 HC/ 3-STP BU TP:12-10 1451371 PHOENIX CONTACT Steckverbinder für Leiterplatte, Nennquerschnitt: 2,..
MSTBT 2,5 HC/ 3-STP BU TP:12-10
1451371
PHOENIX_CONTACT
100
Artikel auf Anfrage, das gebe keine Rückkehr.
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: blau, Nennstrom: 16 A (siehe Leistungskurve), Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Buchse, Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: MSTBT 2,5 HC/.. -STP, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5 HC, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed verpackt, Druckvariante
Leiterplatten-Steckverbinder
Leiterplattenstecker, Nennquerschnitt: 2,5 mm2, Farbe: blau, Nennstrom: 16 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktanschlussart: Buchse, Reihenanzahl: 1, Polzahl: 3, Lieferprogramm: MSTBT 2,5 HC/.. -STP, Rastermaß: 5 mm, Anschlussart: Verschraubung mit Spannhülse, Leiter-/Leiterplattenanschlussrichtung: 0°, Verriegelungsbügel: - Verriegelungsclip, Stecksystem: COMBICON MSTB 2,5 HC, Verriegelung: ohne, Montage: ohne
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Typ | Norm |
| Produktlinie | COMBICON Steckverbinder M |
| Produkttyp | Leiterplatten-Steckverbinder |
| Produktfamilie | MSTBT 2,5 HC/.. -STP |
| Anzahl der Positionen | 3 |
| Pech | 5 mm |
| Anzahl der Zeilen | 1 |
| Nennstrom IN | 16 A |
| Nennspannung UN | 250 V |
| Grad der Verschmutzung | 3 |
| Kontaktwiderstand | 1,2 mΩ |
| Nennspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Nennspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| Nennspannung (II/2) | 630 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Verbindungstechnik | |
| Typ | Norm |
| Steckverbinder-System | COMBICON MSTB 2,5 HC |
| Nennquerschnitt | 2,5 mm² |
| Art des Kontaktanschlusses | Steckdose |
| Verriegelung | |
| Art der Verriegelung | ohne |
| Montageflansch | ohne |
| Leiter-Anschluss | |
| Verbindungsmethode | Verschraubung mit Spannhülse |
| Richtung der Leiter-/Leiterplattenverbindung | 0 ° |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv | 0,2 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Zylindrisches Messgerät a x b / Durchmesser | 2,8 mm x 2,0 mm / 2,4 mm |
| Stripping-Länge | 7 mm |
| Anzugsmoment | 0,5 Nm ... 0,6 Nm |
| Materialdaten - Kontakt | |
| Hinweis | WEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201 |
| Kontaktmaterial | Cu-Legierung |
| Oberflächenbeschaffenheit | feuerverzinnt |
| Klemmpunkt der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Kontaktfläche der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Materialdaten - Gehäuse | |
| Farbe (Gehäuse) | blau (5015) |
| Isoliermaterial | PAPA |
| Dämmstoffgruppe | Ich |
| CTI nach IEC 60112 | 600 |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Pech | 5 mm |
| Breite [w] | 15 mm |
| Höhe [h] | 15 mm |
| Länge [l] | 18,1 Millimeter |
| Verbindungsmethode | Schraubverbindung |
| Hinweise zur Bedienung | Gemäß IEC 61984 haben COMBICON-Steckverbinder keine Schaltleistung (COC). Während des bestimmungsgemäßen Gebrauchs dürfen sie nicht eingesteckt oder getrennt werden, wenn sie Spannung führen oder unter Last stehen. |
| Sicherheitshinweis | |
| Sicherheitshinweis | WARNUNG: Die Steckverbinder dürfen unter Last nicht eingesteckt oder getrennt werden. Das Ignorieren der Warnung oder die unsachgemäße Verwendung kann zu Personen- und/oder Sachschäden führen. |
| • WARNUNG: Geben Sie nur ordnungsgemäß funktionierende Produkte in Auftrag. Die Produkte müssen regelmäßig auf Beschädigungen überprüft werden. Defekte Produkte sofort außer Betrieb nehmen. Ersetzen Sie beschädigte Produkte. Reparaturen sind nicht möglich. | |
| • WARNUNG: Das Produkt darf nur von elektrisch qualifiziertem Personal installiert und betrieben werden. Sie müssen die folgenden Sicherheitshinweise beachten. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Sie müssen in der Lage sein, Gefahren zu erkennen und zu verhindern. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass das Produkt nur von elektrotechnischem Personal installiert und betrieben werden darf. | |
| • Der Artikel ist als ungekapselter Stecker für den Einbau in ein Gehäuse vorgesehen. | |
| • Betätigen Sie den Stecker nur, wenn er vollständig eingesteckt ist. | |
| Prüfung auf Beschädigung und Lockerung des Leiters | |
| Spezifikation | IEC 60999-1:1999-11 |
| Ergebnis | Test bestanden |
| Auszugstest | |
| Spezifikation | IEC 60999-1:1999-11 |
| Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert | 0,2 mm² / massiv / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 2,5 mm² / massiv / > 50 N | |
| 2,5 mm² / flexibel / > 50 N | |
| Steck- und Abzugskräfte | |
| Ergebnis | Test bestanden |
| Nein. der Zyklen | 25 |
| Einsteckstärke pro Pos. ca. | 11 N |
| Entzugskraft pro Pos. ca. | 7 N |
| Drehmoment-Test | |
| Spezifikation | IEC 60999-1:1999-11 |
| Widerstand gegen Inschriften | |
| Spezifikation | IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Polarisation und Kodierung | |
| Spezifikation | IEC 60512-13-5:2006-02 |
| Ergebnis | Test bestanden |
| Sichtprüfung | |
| Spezifikation | IEC 60512-1-1:2002-02 |
| Ergebnis | Test bestanden |
| Maßprüfung | |
| Spezifikation | IEC 60512-1-2:2002-02 |
| Ergebnis | Test bestanden |
| Vibrationstest | |
| Spezifikation | IEC 60068-2-6:2007-12 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Sweep-Geschwindigkeit | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Dauerhaftigkeitstest | |
| Spezifikation | IEC 60512-9-1:2010-03 |
| Stoßspannungsfestigkeit auf Meereshöhe | 4,8 kV |
| Übergangswiderstand R1 | 1,2 mΩ |
| Übergangswiderstand R2 | 1,23 mΩ |
| Einfüge-/Entnahmezyklen | 25 |
| Isolationswiderstand, benachbarte Positionen | > 21 TΩ |
| Klimaprüfung | |
| Spezifikation | ISO 6988:1985-02 |
| Korrosive Beanspruchung | 1,0 DM3ALSO2auf 300 DM3/40 °C/3 Zyklen |
| Thermische Beanspruchung | 100 °C/168 h |
| Netzfrequenz-Spannungsfestigkeit | 3,1 kV |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (abhängig von der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermischer Test | Testgruppe C | |
| Spezifikation | IEC 60512-5-1:2002-02 |
| Geprüfte Anzahl der Positionen | 4 |
| Isolationswiderstand | |
| Spezifikation | IEC 60512-3-1:2002-02 |
| Isolationswiderstand, benachbarte Positionen | > 21 TΩ |
| Luft- und Kriechstrecken | | |
| Spezifikation | IEC 60664-1:2007-04 |
| Dämmstoffgruppe | Ich |
| Vergleichender Tracking-Index (IEC 60112) | CTI 600 |
| Bemessungs-Isolationsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (III/3) | 3 mm |
| minimale Kriechstrecke (III/3) | 3,2 Millimeter |
| Bemessungs-Isolationsspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| minimaler Abstandswert - inhomogenes Feld (III/2) | 3 mm |
| minimale Kriechstrecke (III/2) | 1,6 mm |
| Bemessungs-Isolationsspannung (II/2) | 630 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (II/2) | 3 mm |
| minimale Kriechstrecke (II/2) | 3,2 Millimeter |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 3 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 16 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | blau |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
