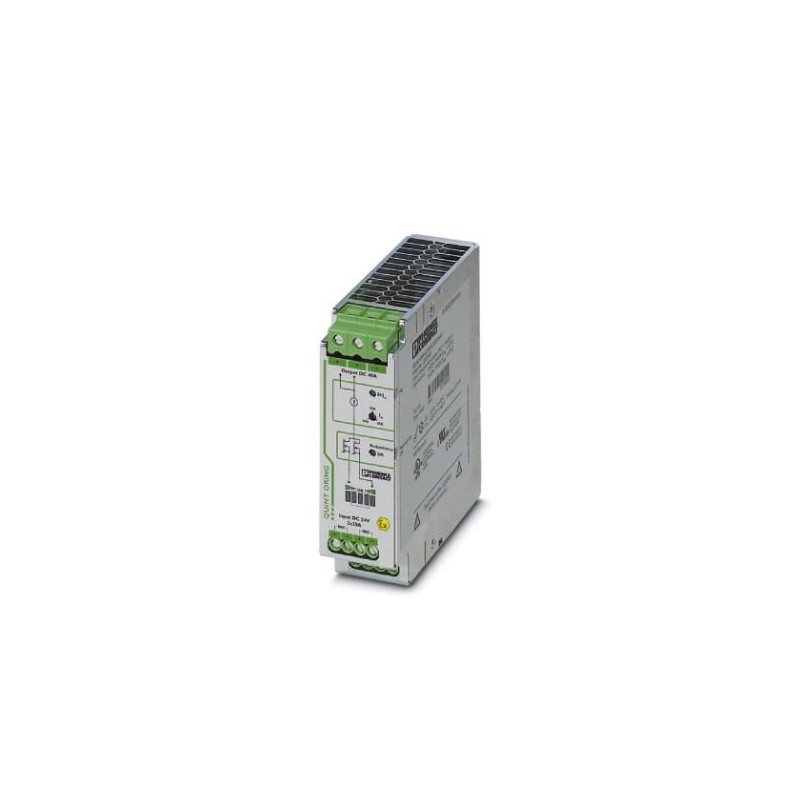

QUINT-ORING/24DC/2X20/1X40 2320186 PHOENIX CONTACT Redundanzmodul, schutzlackiert
QUINT-ORING/24DC/2X20/1X40
2320186
PHOENIX_CONTACT
Redundanzmodul, schutzlackiert
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2320186 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 261 (C-4-2017) |
| GTIN | 4046356524919 |
| Gewicht pro Stück (exklusive Verpackung) | 600,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 753,000 g |
| Zolltarifnummer | 85049091 |
| Herkunftsland | CN (China) |
Maße
| Breite | 38 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 122 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 41 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 100 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
| Aufstellhöhe | 2000 m |
Eingangsdaten
| Eingangsnennspannungsbereich | 24 V DC |
|---|---|
| Eingangsspannungsbereich | 18 V DC ... 28 V DC (SELV) |
| Nenneingangsstrom | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) | |
| Maximaler Eingangsstrom | 2x 26 A (-25 °C ... 40 °C) |
| 1x 52 A (-25 °C ... 40 °C) | |
| 120 A (12 ms, SFB Technology) |
Ausgangsdaten
| Nennausgangsspannung | 0,2 V (< DC-Eingang) |
|---|---|
| Nennausgangsstrom (IN) | 40 A (Leistungserhöhung) |
| 20 A (Redundanz) | |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Serienschaltbarkeit | nein |
| Schutz gegen Überspannung am Ausgang | ≤ 32 V DC |
| Verlustleistung Nennlast maximal | 8 W (IOUT= 40 A) |
Allgemein
| Nettogewicht | 0,6 kg |
|---|---|
| Wirkungsgrad | > 98 % |
| Schutzklasse | III |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 720000 h (40 °C) | |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: PN≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm anreihbar: PN<50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 10 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG min | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
Anschlussdaten Signalisierung
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 16 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M3 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 4 kV (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Prüffeldstärke | 3 V/m (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Schutzkleinspannung | IEC 60950-1 (SELV) und EN 60204-1 (PELV) |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| DEKRA 11ATEX0031 X | |
| IECEx | Ex nA IIC T4 Gc |
| IECEx DEK 11.0015X |
Klassifikationen
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320186-QUINT-ORING/24DC/2X20/1X40 | 130 Kbytes |
|
