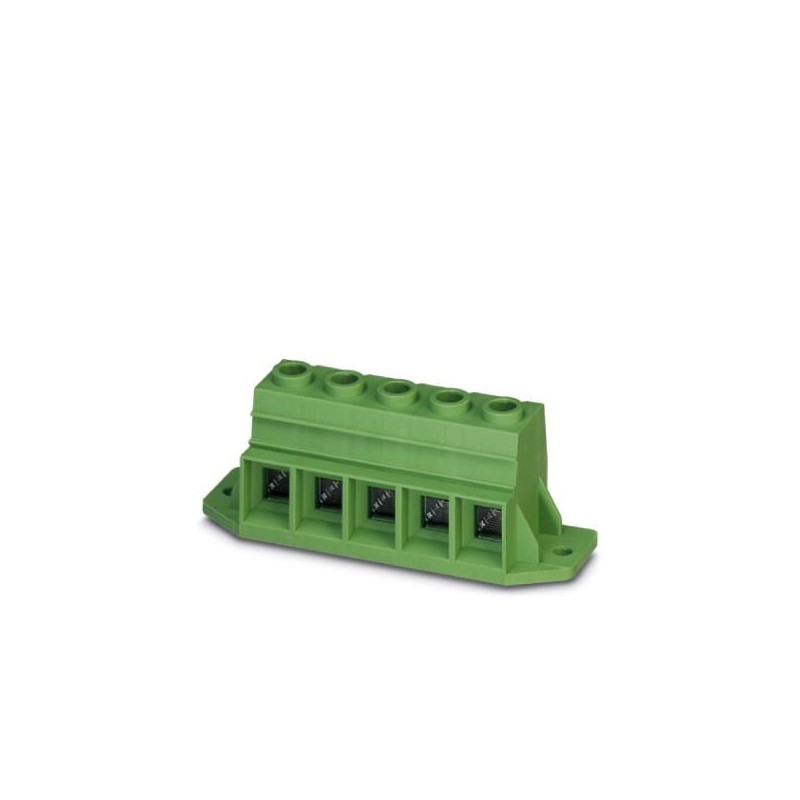

MKDSP 25/ 5-15,00-F GY 1778052 PHOENIX CONTACT Leiterplattenklemme
MKDSP 25/ 5-15,00-F GY
1778052
PHOENIX_CONTACT
100
Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattenklemme, Nennstrom: 125 A, Nennspannung: 1000 V, Rastermaß: 15 mm, Polzahl: 5, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grau
Kaufmännische Daten
| Bestellschlüssel | 1778052 |
|---|---|
| Verpackungseinheit | 25 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| GTIN | 4046356522281 |
| Gewicht pro Stück (exklusive Verpackung) | 107,216 g |
| Gewicht pro Stück (inklusive Verpackung) | 111,592 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | SK (Slowakei) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | MKDSP 25/..-F |
| Rastermaß | 15 mm |
| Polzahl | 5 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Philipps-Recess mit Längsschlitz (H1L) |
| Schraubengewinde | M5 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Doppel-Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 5 |
| Anzahl der Potenziale | 5 |
Elektrische Kenndaten
| Bemessungsstrom | 125 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,5 mm² ... 35 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG / kcmil | 20 ... 2 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 1 mm² ... 35 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 1,5 mm² ... 35 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Abisolierlänge | 18 mm |
| Anzugsdrehmoment | 2,5 Nm ... 4,5 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisiert |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 31 mm |
| Breite [ w ] | 75 mm |
| Höhe [ h ] | 43,5 mm |
| Rastermaß | 15 mm |
| Bauhöhe (Höhe ohne Lötpin) | 39 mm |
| Pinlänge [P] | 4,5 mm |
| Stiftabmessungen | 1,2 x 1,2 mm |
| Maß a | 60 mm |
Maßangaben für Leiterplatten-Design
| Bohrlochdurchmesser | 1,6 mm |
|---|
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 25 |
| Benennung Verpackungseinheiten | Stück |
| Art der Umverpackung | Karton |
| Auslieferungszustand | Klemmraum offen |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Elektrische Prüfungen
| Bemessungsstrom | 125 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 8 kV |
Normen und Bestimmungen
| Anschluss gemäß Norm | EN-VDE |
|---|---|
| CUL |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
