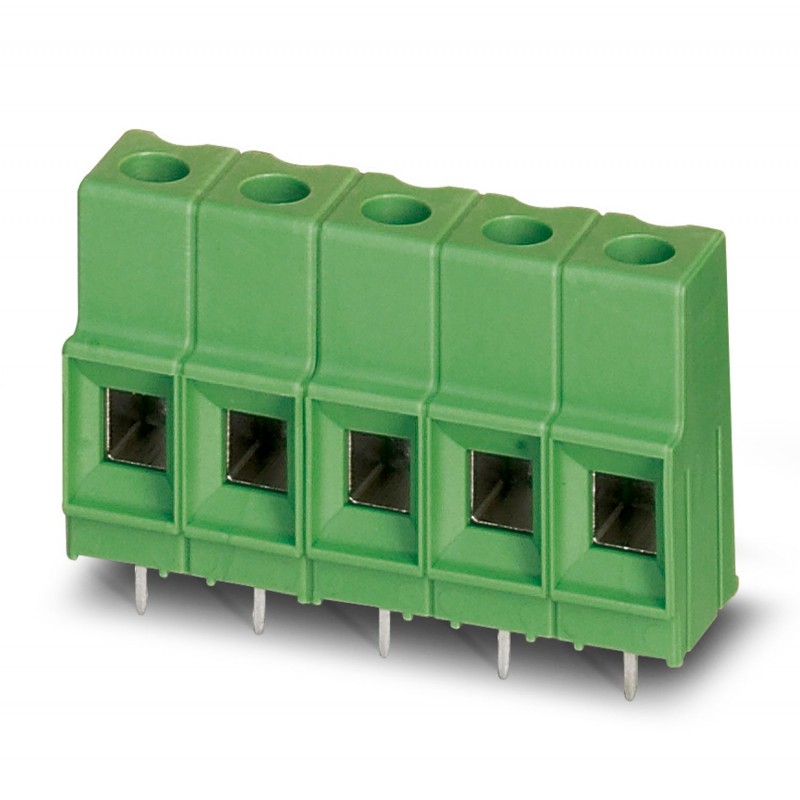

MKDSP 10N/ 5-10,16 GY BDNZ02649 1774302 PHOENIX CONTACT PCB terminal block
MKDSP 10N/ 5-10,16 GY BDNZ02649
1774302
PHOENIX_CONTACT
50
PCB terminal block
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 10 mm², Rastermaß: 10,16 mm, Polzahl: 5, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grau, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 5 mm
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1774302 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356481755 |
| Gewicht pro Stück (exklusive Verpackung) | 37,035 g |
| Gewicht pro Stück (inklusive Verpackung) | 37,035 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Zurück nach oben
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | MKDSP 10N |
| Rastermaß | 10,16 mm |
| Polzahl | 5 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Schraubengewinde | M4 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Doppel-Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 5 |
| Anzahl der Potenziale | 5 |
Elektrische Kenndaten
| Nennstrom | 76 A |
|---|---|
| Nennspannung | 1000 V |
| Bemessungsspannung | 690 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Anschlussvermögen
| Anschlussart | Schraubanschluss mit Zughülse |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG / kcmil | 20 ... 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,5 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Abisolierlänge | 10 mm |
| Anzugsdrehmoment | 1,2 Nm ... 1,5 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
Materialangaben - Gehäuse
| Farbe Gehäuse | grau (7042) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 18,4 mm |
| Breite [ w ] | 50,8 mm |
| Höhe [ h ] | 34,3 mm |
| Rastermaß | 10,16 mm |
| Bauhöhe (Höhe ohne Lötpin) | 29,3 mm |
| Pinlänge [P] | 5 mm |
| Stiftabmessungen | 1 x 0,9 mm |
| Maß a | 40,64 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Anschluss und Verbindungsmethode
| Anschlussprüfung | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,5 mm² / starr / > 20 N |
| 0,5 mm² / flexibel / > 20 N | |
| 16 mm² / starr / > 100 N | |
| 16 mm² / flexibel / > 100 N |
Elektrische Prüfungen
| Bemessungsstrom | 76 A |
|---|---|
| Leiterquerschnitt | 16 mm² |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5 mm |
Erwärmungsprüfung
| Ergebnis | Prüfung bestanden |
|---|---|
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Vibrationsprüfung
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Ergebnis | Prüfung bestanden |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Beschleunigung | 5 g (60,1 - 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
Beständigkeit gegen Alterung, Feuchte und Eindringen von Festkörpern
| Trockene Wärme | 168 h/100 °C |
|---|---|
| Feuchte Wärme | 48 h/30 °C/92 % |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
