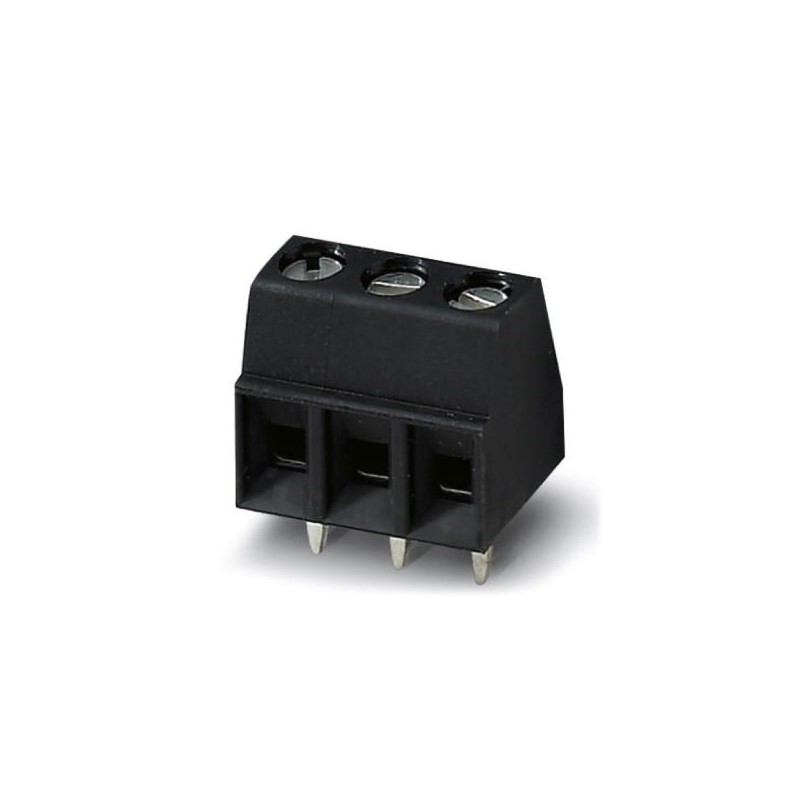

MKDS 1/ 4-3,81HTBKP1,65BDR24TS 1701302 - PHOENIX_CONTACT - Leiterplatten-Anschlussklemme - MKDS 1/ 4-3,81HTBKP1,65BD Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDS 1/ 4-3,81HTBKP1,65BDR24TS 1701302 - PHOENIX_CONTACT - Leiterplatten-Anschlussklemme - MKDS 1/ 4-3,81HTBKP1,65BD

MKDS 1/ 4-3,81HTBKP1,65BDR24TS

1701302

PHOENIX_CONTACT

140

Leiterplatten-Anschlussklemme

Mehr Infos


Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 200 V, Rastermaß: 3,81 mm, Polzahl: 4, Anschlussart: Schraubanschluss mit Zughülse, Montage: THR-Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz
logo_rohs.gifLogoLogoLogoLogoLogoLogoLogoLogoLogo

Kaufmännische Daten

Bestellschlüssel 1701302
Verpackungseinheit 140 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge140 STK
GTIN4046356525381
Gewicht pro Stück (exklusive Verpackung)4,600 g
Gewicht pro Stück (inklusive Verpackung)4,625 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Allgemein

ArtikelfamilieMKDS 1/..-HT
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)63 V
Bemessungsspannung (III/2)200 V
Bemessungsspannung (II/2)200 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt1 mm²
Oberfläche LötpinSn
Abisolierlänge5 mm
Polzahl4
SchraubengewindeM2
Anzugsdrehmoment min0,22 Nm
Anzugsdrehmoment max0,25 Nm

Anschlussdaten

Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,34 mm²

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

eCl@ss

eCl@ss 4.027141109
eCl@ss 4.127141109
eCl@ss 5.027141190
eCl@ss 5.127141190
eCl@ss 6.027261101
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 15 Mbytes
