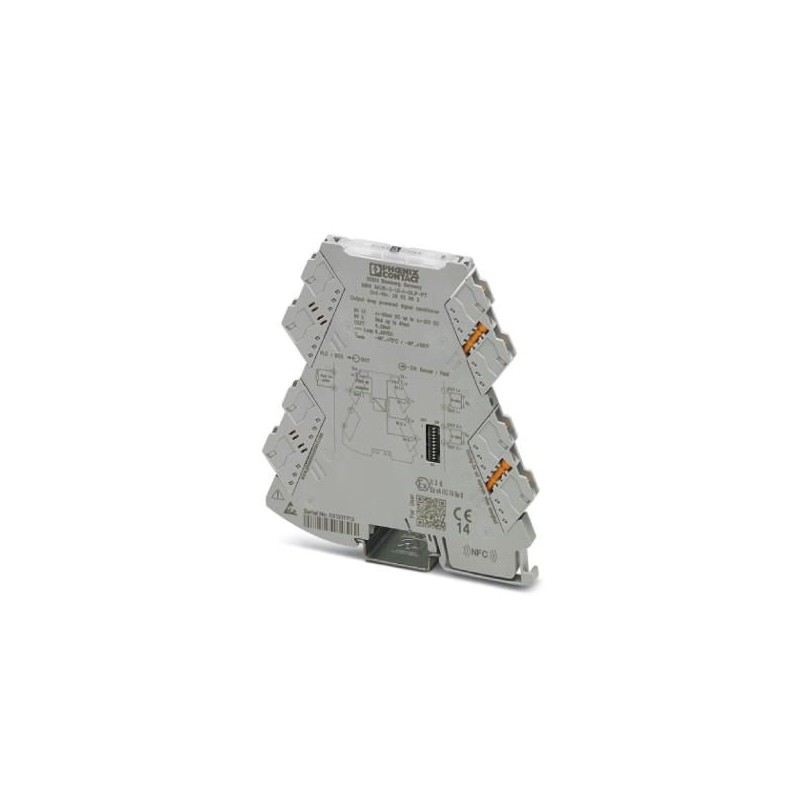

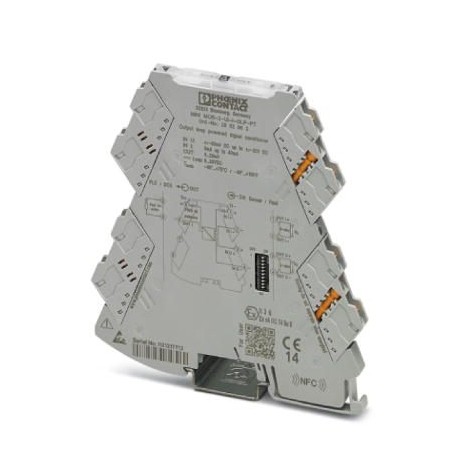

MINI MCR-2-UI-I-OLP-PT
2902063
PHOENIX_CONTACT
1
Passivtrenner
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2902063 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | J1 - MSR-Technik |
Katalogseite | Seite 79 (C-5-2017) |
GTIN | 4046356652117 |
Gewicht pro Stück (exklusive Verpackung) | 119,600 g |
Gewicht pro Stück (inklusive Verpackung) | 120,100 g |
Zolltarifnummer | 85437090 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Anzahl der Eingänge | 1 |
---|---|
Konfigurierbar/Programmierbar | ja |
Eingangssignal Spannung | 0 mV ... 1000 mV |
0 mV ... 750 mV | |
0 mV ... 500 mV | |
0 mV ... 300 mV | |
0 mV ... 250 mV | |
0 mV ... 200 mV | |
0 mV ... 125 mV | |
0 mV ... 120 mV | |
0 mV ... 150 mV | |
0 mV ... 100 mV | |
0 mV ... 75 mV | |
0 mV ... 60 mV | |
0 mV ... 50 mV | |
0 V ... 10 V | |
0 V ... 7,5 V | |
0 V ... 5 V | |
0 V ... 3 V | |
0 V ... 2,5 V | |
0 V ... 2 V | |
0 V ... 1,5 V | |
0 V ... 1,25 V | |
0 V ... 1,2 V | |
0 V ... 30 V | |
0 V ... 25 V | |
0 V ... 20 V | |
0 V ... 12,5 V | |
0 V ... 12 V | |
0 V ... 15 V | |
-1000 mV ... 1000 mV | |
-750 mV ... 750 mV | |
-500 mV ... 500 mV | |
-300 mV ... 300 mV | |
-250 mV ... 250 mV | |
-200 mV ... 200 mV | |
-125 mV ... 125 mV | |
-120 mV ... 120 mV | |
-150 mV ... 150 mV | |
-100 mV ... 100 mV | |
-75 mV ... 75 mV | |
-60 mV ... 60 mV | |
-50 mV ... 50 mV | |
-10 V ... 10 V | |
-7,5 V ... 7,5 V | |
-5 V ... 5 V | |
-3 V ... 3 V | |
-2,5 V ... 2,5 V | |
-2 V ... 2 V | |
-1,25 V ... 1,25 V | |
-1,2 V ... 1,2 V | |
-1,5 V ... 1,5 V | |
-30 V ... 30 V | |
-25 V ... 25 V | |
-20 V ... 20 V | |
-12,5 V ... 12,5 V | |
-12 V ... 12 V | |
-15 V ... 15 V | |
2 V ... 10 V (weitere Bereiche konfigurierbar, siehe Tabelle) | |
1 V ... 5 V | |
Eingangssignal Strom | 0 mA ... 40 mA |
0 mA ... 30 mA | |
0 mA ... 20 mA | |
0 mA ... 12 mA | |
0 mA ... 10 mA | |
0 mA ... 8 mA | |
0 mA ... 7,5 mA | |
0 mA ... 5 mA | |
0 mA ... 6 mA | |
0 mA ... 4 mA | |
0 mA ... 3 mA | |
0 mA ... 2,5 mA | |
0 mA ... 2 mA | |
4 mA ... 20 mA | |
2 mA ... 10 mA | |
1 mA ... 5 mA | |
max. Eingangsspannung | < 30 V |
max. Eingangsstrom | 50 mA (Spannungsfest bis 30 V) |
Eingangswiderstand Spannungseingang | ca. 100 kΩ (bei ≤ 1 V, sonst ca. 1 MΩ) |
Eingangswiderstand Stromeingang | 25 Ω (+ 0,7 V für Prüfdiode) |
Anzahl der Ausgänge | 1 |
---|---|
Ausgangssignal Strom | 4 mA ... 20 mA |
max. Ausgangsstrom | 32 mA |
Bürde/Ausgangslast Stromausgang | < 1000 Ω ((UB- 8 V) / 22 mA) |
Ripple | < 10 mVeff(an 600 Ω) |
Versorgungsspannungsbereich | 8 V DC ... 30 V DC (keine separate Versorgungsspannung erforderlich) |
---|---|
Stromaufnahme typisch | ≤ 20 mA |
Leistungsaufnahme | ≤ 600 mW |
Anschlussart | Push-in-Anschluss |
---|---|
Einleiter/Klemmstelle starr mit Aderendhülse min | 0,14 mm² |
Einleiter/Klemmstelle starr mit Aderendhülse max | 2,5 mm² |
Einleiter/Klemmstelle starr ohne Aderendhülse min | 0,14 mm² |
Einleiter/Klemmstelle starr ohne Aderendhülse max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,14 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt flexibel AWG min | 24 |
Leiterquerschnitt flexibel AWG max | 12 |
Abisolierlänge | 10 mm |
Anzahl der Kanäle | 1 |
---|---|
Übertragungsfehler maximal | ≤ 0,1 % (vom Endwert) |
Temperaturkoeffizient maximal | 0,01 %/K |
Temperaturkoeffizient typisch | 0,005 %/K |
Grenzfrequenz (3 dB) | ca. 30 Hz |
Sprungantwort (10-90%) | 20 ms |
Galvanische Trennung | Verstärkte Isolierung nach IEC 61010-1 |
Überspannungskategorie | II |
Verschmutzungsgrad | 2 |
Bemessungsisolationsspannung | 300 V (effektiv) |
Prüfspannung Eingang/Ausgang/Versorgung | 3 kV (50 Hz, 1 min.) |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
Störabstrahlung | EN 61000-6-4 |
Störfestigkeit | EN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
Farbe | grau |
Material Gehäuse | PBT |
Einbaulage | beliebig |
Konformität | CE-konform |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Kanada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC T5 | |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
---|---|
Störabstrahlung | EN 61000-6-4 |
Galvanische Trennung | Verstärkte Isolierung nach IEC 61010-1 |
Konformität | CE-konform |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Kanada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC T5 | |
DNV GL-Temperature | B |
DNV GL-Humidity | B |
DNV GL-Vibration | A |
DNV GL-EMC | A |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
