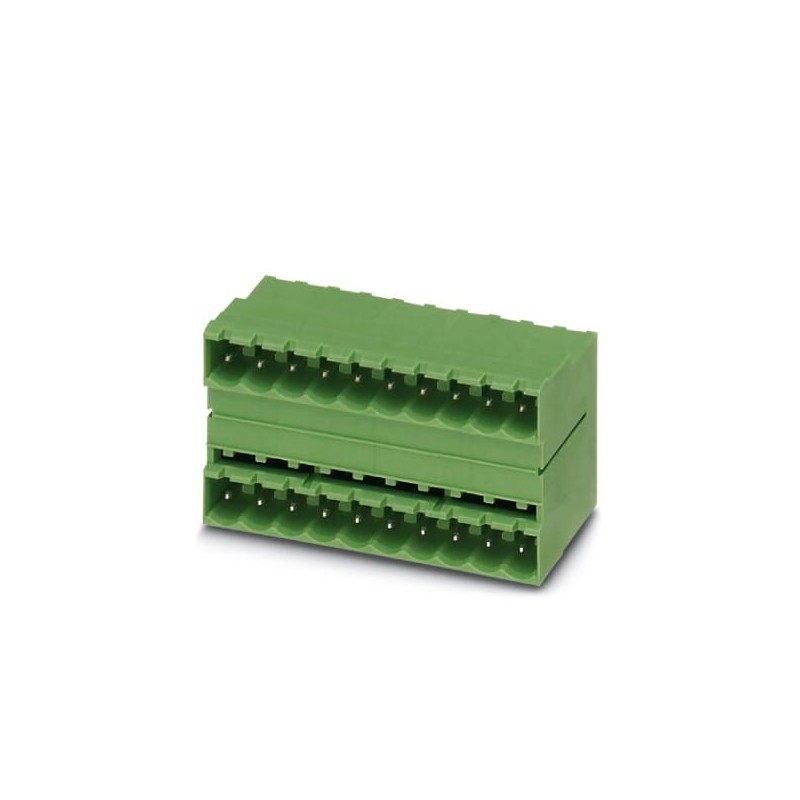

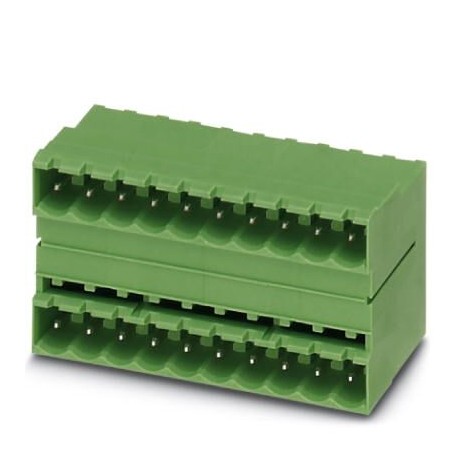

MDSTB 2,5/ 9-G1-5,08 BK 1800686 PHOENIX CONTACT PCB-Header, Nennstrom: 10 A, Bemessungsspannung (III/2): 320..
MDSTB 2,5/ 9-G1-5,08 BK
1800686
PHOENIX_CONTACT
50
PCB-Header, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Anzahl Positionen: 9, raster: 5,08 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: Wellenlöten
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 10 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 18, Anzahl der Reihen: 2, Anzahl der Pole: 9, Anzahl der Anschlüsse: 18, Artikelfamilie: MDSTB 2.5/.. -G1, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲PCB-Header, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Anzahl Positionen: 9, raster: 5,08 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: Wellenlöten
Key-Kommerzielle Daten
| Orderkey | Eine Million acht hundert tausend sechs hundert sechs und achtzig |
|---|---|
| Verpackungseinheit | Eins |
| GTIN | 4046356890021 |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert dreißig |
Abmessungen
| Länge [ l ] | 22 mm |
|---|---|
| Breite | 47.28 mm |
| Pitch | 5,08 mm |
| Maß a | 40.64 mm |
| Breite [ w ] | 47.28 mm |
| Höhe [ h ] | 32.5 mm |
| Höhe | 29 mm |
| Länge der Lötstift | 3.5 mm |
| Pin Abmessungen | 1 x 1 mm |
| Länge | 22 mm |
Allgemeine
| Palette von Artikeln | MDSTB 2,5/..-G1 |
|---|---|
| Bemessungsspannung (III/3) | 250 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 10 A |
| Farbe | schwarz |
| Anzahl der Positionen | Neun |
Normen und Vorschriften
| Verbindung im acc. mit standard | EN-VDE |
|---|---|
| CSA |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert eins |
| eCl@ss 5.0 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert eins |
| eCl@ss 5.1 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 6.0 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 7.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
| eCl@ss 8.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
| eCl@ss 9.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
ETIM
| ETIM 4.0 | EC002637 |
|---|---|
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | Dreißig Millionen zwei hundert elf tausend acht hundert zehn |
|---|---|
| UNSPSC 7.0901 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun |
| UNSPSC 11 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun |
| UNSPSC 12.01 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun |
| UNSPSC 13.2 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 18 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 10 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.3 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
