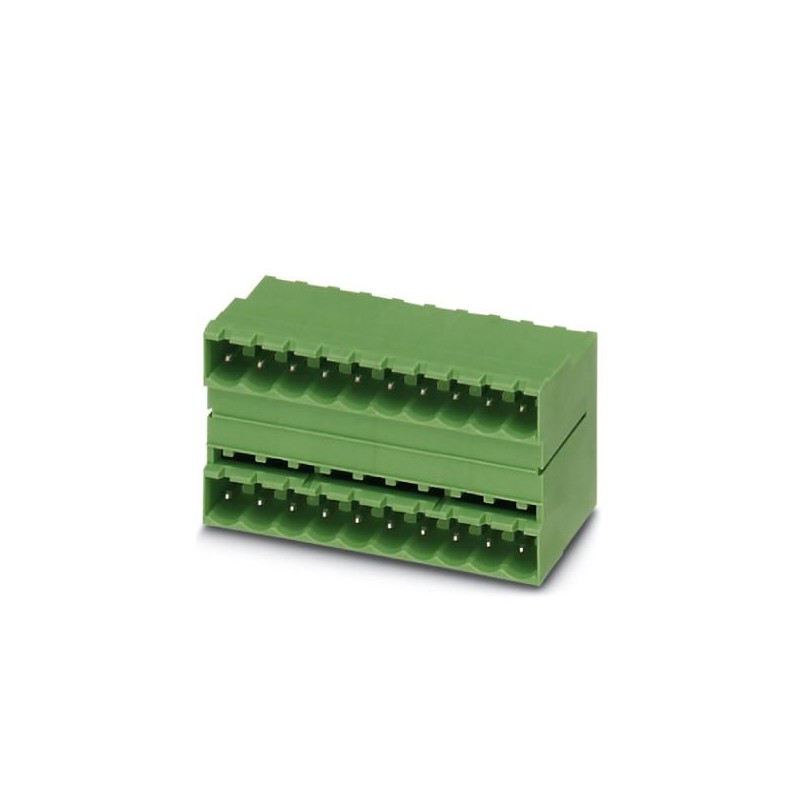

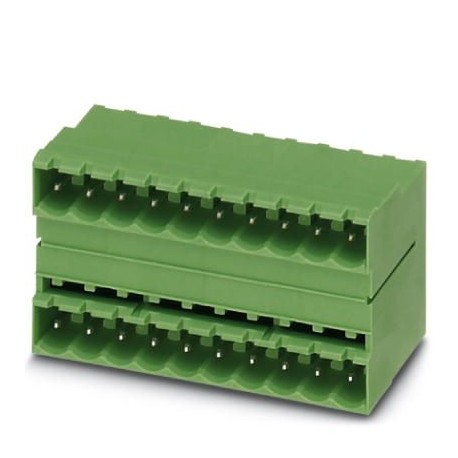

MDSTB 2,5/ 4-G1-5,08 GY COD1-8 1894532 PHOENIX CONTACT Leiterplattensteckverbinder
MDSTB 2,5/ 4-G1-5,08 GY COD1-8
1894532
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grau, Nennstrom: 10 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 8, Anzahl der Reihen: 2, Anzahl der Pole: 4, Anzahl der Anschlüsse: 8, Artikelfamilie: MDSTB 2.5/.. -G1, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1894532 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4017918393502 |
| Gewicht pro Stück (exklusive Verpackung) | 8,157 g |
| Gewicht pro Stück (inklusive Verpackung) | 8,670 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | GR (Griechenland) |
Maße
| Länge [ l ] | 22 mm |
|---|---|
| Breite | 21,88 mm |
| Rastermaß | 5,08 mm |
| Maß a | 15,24 mm |
| Breite [ w ] | 21,88 mm |
| Höhe [ h ] | 32,5 mm |
| Bauhöhe | 29 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 22 mm |
Allgemein
| Artikelfamilie | MDSTB 2,5/..-G1 |
|---|---|
| Bemessungsspannung (III/3) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 10 A |
| Farbe | grau |
| Polzahl | 4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 8 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 10 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.3 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
