> PHOENIX_CONTACT>Elektronische Gehäuse>MCO 1,5/ 5-G1R-3,5 YE 2201423 PHOENIX CONTACT Printed-circuit board-Stecker
Vorheriges Produkt Nächstes Produkt

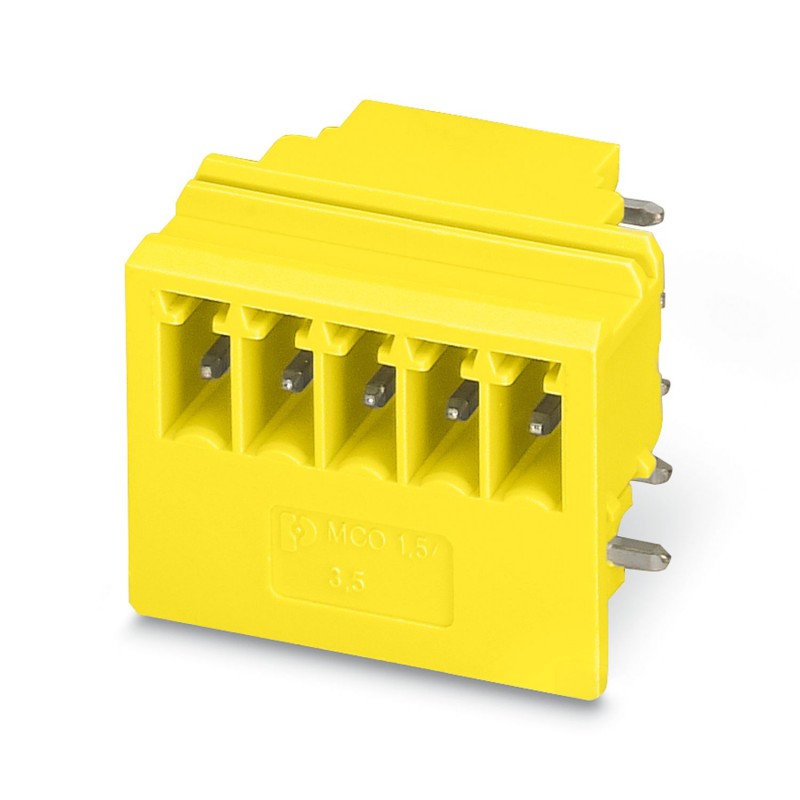

MCO 1,5/ 5-G1R-3,5 YE 2201423 PHOENIX CONTACT Printed-circuit board-Stecker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCO 1,5/ 5-G1R-3,5 YE 2201423 PHOENIX CONTACT Printed-circuit board-Stecker

MCO 1,5/ 5-G1R-3,5 YE

2201423

PHOENIX_CONTACT

100

Artikel auf Anfrage, das gebe keine Rückkehr.

Printed-circuit board-Stecker

Leiterplattensockelgehäuse, Nennquerschnitt: 1,5 mm², Farbe: gelb, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktart: Stecker, Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Pole: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: MCO 1.5/.. -G1R, Rastermaß: 3,5 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 2mm, Verriegelung: ohne, Verpackungsart: boxed verpackt, Artikel mit Stiftausgang auf der rechten Seite

Leiterplatten-Grundleiste, Nennquerschnitt: 1,5 mm2, Farbe: gelb, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: MCO 1,5/..-G1R, Rastermaß: 3,5 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Stecksystem: COMBICON MC 1,5, Ausrichtung Steckgesicht: Orthogonal, Verriegelung: ohne, Verpackungsart: verpackt im Karton, Artikel mit seitlichem Pinabgang rechts

Mehr Infos


Steckverbinder > Leiterplattensteckverbinder

Elektronische Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $359.29
Stückpreis: $3.59
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplatten-Grundleiste
ProduktfamilieMCO 1,5/..-G1R
BauformGrundgehäuse senkrecht zur Leiterplatte
Polzahl5
Rastermaß3,5 mm
Anzahl der Anschlüsse5
Anzahl der Reihen1
Anzahl der Potenziale5
PinlayoutLineares Pinning
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN300 V
Durchgangswiderstand1,6 mΩ
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Montage
MontageartWellenlöten
PinlayoutLineares Pinning
Materialangaben
Materialangaben - Kontakt
Material KontaktCu-Legierung
Oberflächenbeschaffenheitverzinnt
Materialangaben - Gehäuse
Farbe (Gehäuse)gelb (1018)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Maße
Rastermaß3,5 mm
Breite [w]19,95 mm
Höhe [h]17,8 mm
Länge [l]14,55 mm
Lötstiftlänge [P]2 mm
Stiftabmessungen0,8 x 0,8 mm
Leiterplatten-Design
Bohrlochdurchmesser1,2 mm
Mechanische Prüfungen
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
Kontakthalterung im Einsatz
PrüfspezifikationDIN EN 60512-15-1:2009-03
Kontakthalterung im Einsatz
Anforderung >20 N		Prüfung bestanden
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen25
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.4 N
Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl5
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)0,8 mm
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Lebensdauerprüfung
PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe2,95 kV
Durchgangswiderstand R11,6 mΩ
Durchgangswiderstand R21,6 mΩ
Steckzyklen25
Isolationswiderstand benachbarte Pole> 5 MΩ
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung105 °C/168 h
Stehwechselspannung1,39 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 55 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton
Art der UmverpackungKarton

ETIM for 2201423 Steckverbinder (EC002637)
Merkmal Wert
Steckverbinderausführung (EF007495) fester Steckverbinder
Kontaktausführung (EF001587) Stift
Polzahl (EF001391) 5
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 3.5 mm
Rastermaß der Anschlüsse (EF006827) 3.5 mm
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Durchmesser Anschlusspin (EF006823) 1.2 mm
Länge des Pins (EF006825) 2 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) gelb
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Banderolierung (EF007011) Karton (für SMD)
