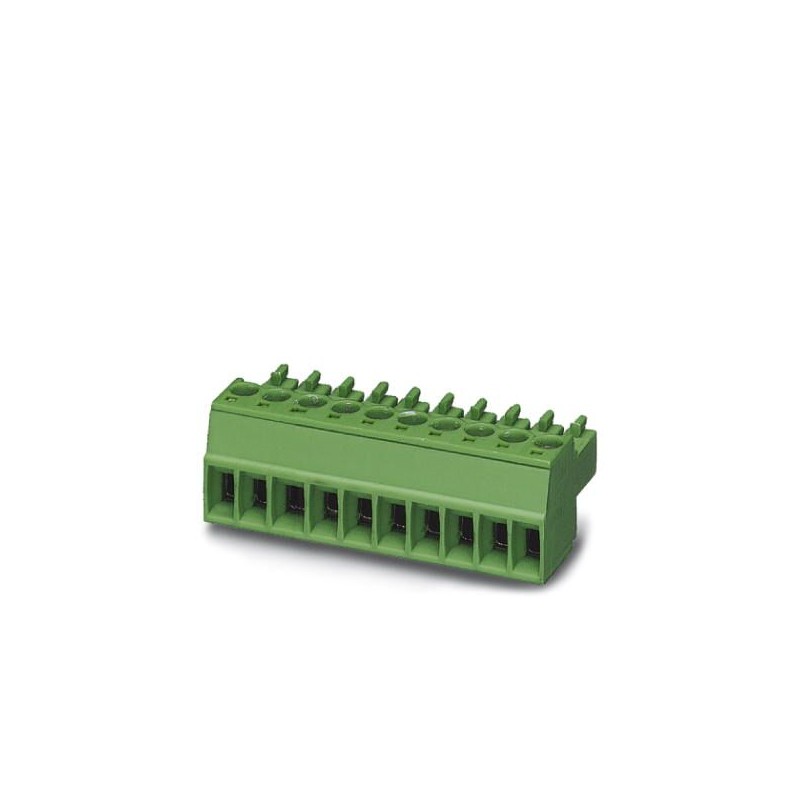

MC 1,5/ 4-ST-3,5 BK 1916410 PHOENIX CONTACT Leiterplattensteckverbinder Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MC 1,5/ 4-ST-3,5 BK 1916410 PHOENIX CONTACT Leiterplattensteckverbinder

MC 1,5/ 4-ST-3,5 BK

1916410

PHOENIX_CONTACT

50

Leiterplattensteckverbinder

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Polzahl: 4, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Zinn

Mehr Infos


Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $165.21
Stückpreis: $3.30

Menge Preis
50+$3.30
100+$2.85
150+$2.69
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1916410
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
GTIN4017918464226
Gewicht pro Stück (exklusive Verpackung)2,748 g
Gewicht pro Stück (inklusive Verpackung)3,094 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Typ: MC 1,5/...-ST-3,5 mit MC 1,5/...-G-3,5

Diagramm

Diagramm
Typ: MC 1,5/...-ST-3,5 mit MCV 1,5/...-G-3,5

Diagramm

Diagramm
Typ: MC 1,5/...-ST(F)-3,5 mit MC 1,5/...-G(F)-3,5 P... THR

Diagramm

Diagramm
Typ: MC 1,5/ 5-ST-3,5 mit MCD 1,5/ 5-G3-3,5 P26 THR MAG

Diagramm

Diagramm
Typ: MC 1,5/...-ST-3,5 mit MCO 1,5/...-G1L(R)-3,5 KMGY

Diagramm

Diagramm
Typ: MC 1,5/...-ST-3,5 mit MCO 1,5/...-G1L(R)-3,5 KMGY

Zurück nach oben

Artikeleigenschaften

KurzbezeichnungLeiterplattensteckverbinder
StecksystemMINI COMBICON
KontaktartBuchse (female)
ArtikelfamilieMC 1,5/..-ST
Rastermaß3,5 mm
Polzahl4
AnschlussartSchraubanschluss mit Zughülse
Antriebsform SchraubenkopfLängsschlitz (L)
Verriegelungohne
Anzahl der Etagen1
Anzahl der Anschlüsse4
Anzahl der Potenziale4
Zurück nach oben

Elektrische Kenndaten

Nennstrom8 A
Nennspannung160 V
Bemessungsspannung160 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Zurück nach oben

Anschlussvermögen

AnschlussartSchraubanschluss mit Zughülse
steckbarja
Leiterquerschnitt starr0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG / kcmil28 ... 16
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts starr0,08 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts flexibel0,08 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,34 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 0,5 mm²
Lehrdorn a x b / Durchmesser2,4 mm x 1,5 mm / 1,6 mm
Abisolierlänge7 mm
Anzugsdrehmoment0,22 Nm ... 0,25 Nm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Materialangaben - Gehäuse

Farbe Gehäuseschwarz (9005)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]16,1 mm
Breite [ w ]14 mm
Höhe [ h ]11,1 mm
Rastermaß3,5 mm
Bauhöhe (Höhe ohne Lötpin)11,1 mm
Maß a10,5 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Zurück nach oben

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Zurück nach oben

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,14 mm² / starr / > 10 N
0,14 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Zurück nach oben

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen25
Steckkraft je Pol ca.6 N
Ziehkraft je Pol ca.4 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol24,5 N
Zurück nach oben

Luft- und Kriechstrecken

Luft und KriechstreckenDIN EN 60664-1 (VDE 0110-1):2008-01
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Zurück nach oben

Mechanische Prüfungen (A)

Steckkraft je Pol ca.6 N
Ziehkraft je Pol ca.4 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden
Zurück nach oben

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Durchgangswiderstand R11,3 mΩ
Steckzyklen25
Durchgangswiderstand R21,4 mΩ
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Isolationswiderstand benachbarte Pole> 1,6 TΩ
Zurück nach oben

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Zurück nach oben

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeFingerberührsicherheit mit IP20 Prüffinger
Zurück nach oben

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Zurück nach oben

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 15 Mbytes
