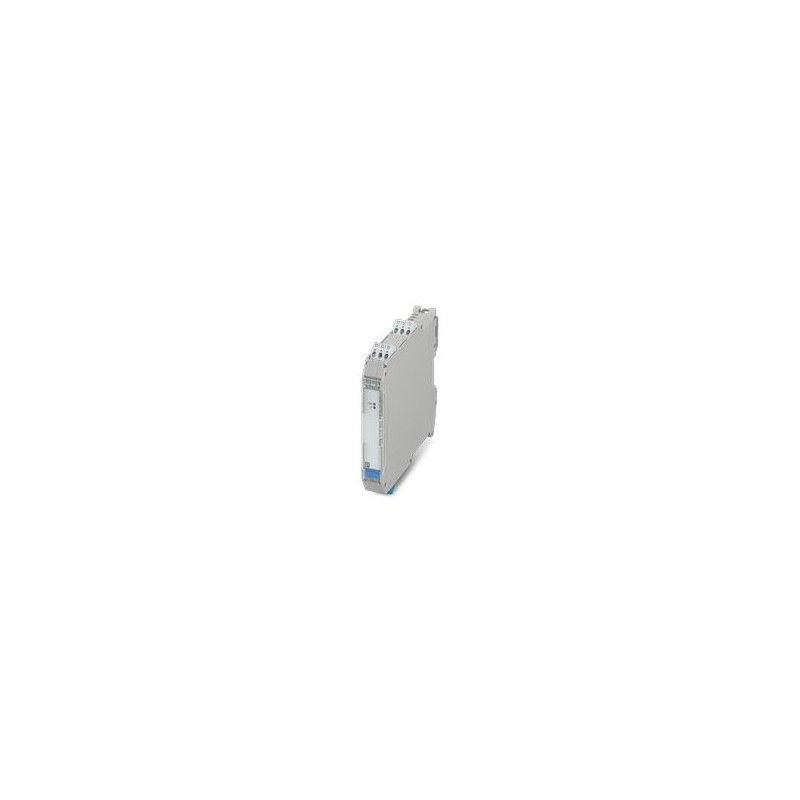

MACX MCR-EX-AP-RPSS-I-I 1291191 PHOENIX CONTACT Ex i-Eingang und Leistungssignalaufbereiter versorgt 2-, 3- .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MACX MCR-EX-AP-RPSS-I-I 1291191 PHOENIX CONTACT Ex i-Eingang und Leistungssignalaufbereiter versorgt 2-, 3- ..

MACX MCR-EX-AP-RPSS-I-I

1291191

PHOENIX_CONTACT

Ex i-Eingang und Leistungssignalaufbereiter versorgt 2-, 3- und 4-adrige Messumformer mit Strom und überträgt 1:1 0mA/4mA Ex i Eingangssignale von 0 mA/4 mA... 20 mA aktiv oder passiv als nicht-Ex i aktives Ausgangssignal. Mit HART-Transparenz, Standardkonfiguration, 3-fach Trennung, Safety Integrity Level (SIL, IEC 61508): 3, Schraubanschluss

Ex i, Der Eingangs- und Leistungsmessverstärker speist 2 oder 3 Leitermessumformer und überträgt 1:1 0 mA/4 mA Ex i-Eingangssignale... 20 mA aktiv oder passiv als nicht-Ex i aktives Ausgangssignal. mit HART-Transparenz, 3-Wege-Trennung, Sicherheitsintegritätslevel (SIL, IEC61508): 3, Verschraubung

Ex i-Speise- und Eingangstrennverstärker speist 2-, 3- und 4-Leiter Messumformer und überträgt 1:1 passive oder aktive 0 mA / 4 mA ... 20 mA Ex i-Eingangssignale als aktives non Ex i-Ausgangssignal. HART-transparent, Standardkonfiguration, 3-Wege-Trennung, Safety Integrity Level (SIL, IEC 61508): 3, Schraubanschluss

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $603.05
Stückpreis: $603.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Hinweise
AllgemeinGenauigkeit, typische Angaben in % der Messspanne (20 mA) bei UN, 23 °C
AllgemeinEinbaubedingungen beeinflussen die Umgebungstemperatur.
Bitte "Installationsanleitung Schaltschrank" beachten.
AllgemeinVerhalten des Ausgangs = Eingangssignal
Artikeleigenschaften
ProdukttypSpeisetrennverstärker
ProduktfamilieMACX Analog
Anzahl der Kanäle1
Elektrische Eigenschaften
Anzahl der Kanäle1
Galvanische Trennung3-Wege-Trennung
SignalübertragungsverhaltenIn = Out
Temperaturkoeffizient typisch≤ 0,05 % (10 K)
Verpolschutzja
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Normen/BestimmungenIEC/EN 60079-11
Bemessungsisolationsspannung375 VSS
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
Normen/BestimmungenIEC/EN 60079-11
Bemessungsisolationsspannung375 VSS
Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11
Normen/BestimmungenIEC/EN 60079-11
Bemessungsisolationsspannung375 VSS
Galvanische Trennung Eingang 1 / Eingang 2 IEC/EN 60079-11
Normen/BestimmungenIEC/EN 60079-11
Bemessungsisolationsspannung375 VSS
Galvanische Trennung Ausgang/Versorgung
Prüfspannung350 V (50 Hz, 60 s)
Galvanische Trennung Ausgang 1/Ausgang 2
Prüfspannung350 V (50 Hz, 60 s)
Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang
Prüfspannung350 V (50 Hz, 60 s)
Versorgung
Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich18 V ... 31,2 V
Verlustleistung2,2 W (RL250 Ω)
Leistungsaufnahme2,7 W (20 mA)
Eingangsdaten
Signal: Speisetrennverstärkerbetrieb
Beschreibung des Eingangsaktiver und passiver Stromeingang, eigensicher
EingangssignalStrom
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA (mit HART)
0 mA ... 24 mA (Funktionsbereich)
Eingangswiderstand Stromeingang≤ 100 Ω (für mA-Quellen)
Eingangsstrom≤ 50 mA (für mA-Quellen)
Kurzschlussstrom≤ 35 mA
Leitungsfehlererkennung< 3,6 mA (Leitungsbruch)
> 20,5 mA (Kurzschluss)
Leerlaufspannung≤ 26 V
Signal: Trennverstärkerbetrieb
Beschreibung des Eingangspassiver Stromeingang, eigensicher
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA (mit HART)
0 mA ... 24 mA (Funktionsbereich)
Eingangswiderstand Stromeingang≤ 100 Ω (für mA-Quellen)
Eingangsstrom≤ 50 mA
Kurzschlussstrom≤ 35 mA
Leitungsfehlererkennung< 3,6 mA (Leitungsbruch)
> 20,5 mA (Kurzschluss)
Leerlaufspannung≤ 26 V
Ausgangsdaten
Melden: Fehlermeldeausgang
Schaltspannung maximal30 V
Schaltstrom maximal100 mA
Signal: Speisetrennverstärkerbetrieb
Beschreibung des AusgangsStromausgang (aktiv)
Ausgangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA (mit HART)
0 mA ... 24 mA (Funktionsbereich)
Bürde0 Ω ... 600 Ω
0 Ω ... 379 Ω (mit internem 221 Ω Widerstand für HART)
Ausgangswelligkeit (Strom)≤ 40 µA (effektiv)
Leitungsfehlererkennung< 3,6 mA (Leitungsbruch)
Signal: Trennverstärkerbetrieb
Beschreibung des AusgangsTrennverstärkerbetrieb
Ausgangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA (mit HART)
0 mA ... 24 mA (Funktionsbereich)
Bürde0 Ω ... 600 Ω
0 Ω ... 379 Ω (mit internem 221 Ω Widerstand für HART)
Ausgangswelligkeit (Strom)≤ 40 µA (effektiv)
Anschlussdaten
Leiterquerschnitt AWG(umgerechnet nach IEC)
AnschlussartSchraubanschluss
Abisolierlänge7 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Ex-Daten
Ex-Installation (EPL)Gc
Ex i-Stromkreise (EPL)Ga
Da
Ma
Sicherheitstechnische Daten: Speisetrennverstärkerbetrieb
Max. innere Induktivität Livernachlässigbar
Max. innere Kapazität Civernachlässigbar
Max. Ausgangsspannung Uo27 V
Max. Ausgangsstrom Io88 mA
Max. Ausgangsleistung Po576 mW
Sicherheitstechnische Maximalspannung Um253 V AC
IIA (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co28 mH / 2330 nF
IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co17 mH / 705 nF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co2,3 mH / 90 nF
I (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co40 mH / 3750 nF
IIA (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co28 mH / 410 nF, 2 mH / 480 nF, 1 mH / 540 nF, 0,2 mH / 820 nF
IIB/IIIC (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co17 mH / 290 nF, 2 mH / 320 nF, 0,5 mH / 460 nF, 0,2 mH / 600 nF
IIC (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co2 mH / 42 nF, 1 mH / 56 nF, 0,5 mH / 72 nF, 0,2 mH / 90 nF
I (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co40 mH / 480 nF, 20 mH / 660 nF, 0,5 mH / 810 nF, 0,1 mH / 1200 nF
Sicherheitstechnische Daten: Trennverstärkerbetrieb
HinweisBei Anschluss von Stromquellen
Eingangsspannung Ui30 V
Eingangsstrom Ii100 mA
Eingangsleistung Piintern begrenzt
Max. innere Induktivität Livernachlässigbar
Max. innere Kapazität Civernachlässigbar
Max. Ausgangsspannung Uo4,1 V
Sicherheitstechnische Maximalspannung Um253 V AC
Schnittstellen
Datenkommunikation (Bypass)
Unterstützte ProtokolleHART-transparent
Frequenzmessbereich0,5 kHz ... 10 kHz (bidirektionale HART Übertragung)
Signalisierung
StatusanzeigeLED grün (Versorgungsspannung)
LED rot (Leitungsfehler)
Maße
Breite17,5 mm
Höhe112,5 mm
Tiefe113,7 mm
114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material GehäusePolyamid (PA 6.6)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20 (Klemmen)
IP30 (Gehäuse)
Umgebungstemperatur (Betrieb)-20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig)
-20 °C ... 55 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft)
-20 °C ... 65 °C (Gruppenmontage: vertikale Tragschiene mit Umluft)
-20 °C ... 60 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft)
-20 °C ... 65 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb)≤ 95 % (keine Betauung)
Zulassungen
ATEX
Kennzeichnung II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx
Kennzeichnung[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA nC [ia Ga] IIC T4 Gc
[Ex ia Ma] I
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung3
EMV-Daten
Elektromagnetische VerträglichkeitGeprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
Normen und Bestimmungen
Galvanische Trennung3-Wege-Trennung
Montage
MontageartNS 35/15, NS 35/7,5
Einbaulagesenkrecht, waagerecht

ETIM for 1291191 Sensoren (EC002653)
Merkmal Wert
Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) 0
Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) 0
Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) 0
Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) 0
Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) 0
Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) 0
Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) 0
Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) 0
Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) 0
Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) 0
Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) 0
Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) 0
Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) 0
Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) 0
Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) 0
Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) 0
Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) 0
Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) 0
Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) 0
Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) 0
Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) 0
Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) 0
Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) 0
Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) 0
Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) 0
Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) 0
Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) 0
Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) 0
Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) 0
Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) 0
Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) 0
Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) 0
Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) 0
Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) 0
Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) 0
Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) 0
Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) 0
Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) 0
Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) 0
Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) 0
Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) 0
Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) 0
Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) 0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) 0
Anzahl der Kanäle (EF000259) 1
Störmeldeausgang (EF007499) Nein
Eigensicher nach EN 60947-5-6 NAMUR (EF007112) Nein
Höhe (EF000040) 112.5 mm
Breite (EF000008) 17.5 mm
Tiefe (EF000049) 113.7 mm
Leistungsaufnahme (EF000346) 2.7 W
Betriebstemperatur (EF002393) -20 °C
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Montageart (EF000003) Schnappbefestigung Tragschiene
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
