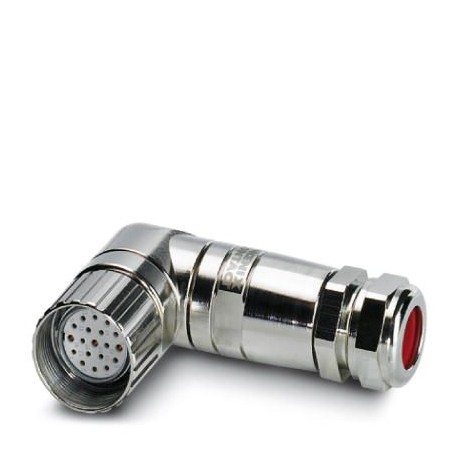

V-RC/TWUM 13/KVD 13/LBL 16+3 1000044 PHOENIX CONTACT Anschlussbuchse
V-RC/TWUM 13/KVD 13/LBL 16+3
1000044
PHOENIX_CONTACT
Anschlussbuchse
M23-Anschlussbuchse, 19-polig, abgewinkelt, frei konfigurierbar, mit Lötanschluss, für 10 mm Kabelaußendurchmesser... 14 Millimeter
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1000044 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 128 (PC-2009) |
| GTIN | 4017918399870 |
| Gewicht pro Stück (exklusive Verpackung) | 154,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 165,800 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Bemessungsspannung | 150 V |
|---|---|
| Bemessungsstrom gesamt | 10 A (bei 1 mm² Leiterquerschnitt) |
| Polzahl | 19 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Hinweis | Der Steckverbinder ist für den Einsatz an Sensor-/Aktor-Boxen mit M23-Steckanschluss vorgesehen. |
Stammleitungsdaten/-anschlussdaten
| Anschlussart | M23-Schraubverriegelung |
|---|---|
| Leiterquerschnitt max (Signal) | 1 mm² |
| Leiterquerschnitt max (Energie) | 1,5 mm² |
| Leitungsaußendurchmesser min | 10 mm |
| Leitungsaußendurchmesser max | 14 mm |
Materialangaben
| Material Gehäuse | GD-Zn |
|---|---|
| Material Gehäuseoberfläche | vernickelt |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | vergoldet |
| Material Kontaktträger | PBT |
Anschlussbelegung
| Steckplatz/Pol = Pin = Aderfarbe | 1 / 4 (A) = 15 = WH |
|---|---|
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Merkmal | Wert |
|---|---|
| Mit Schirmanschluss (EF002535) | Nein |
| Polzahl (EF001391) | 19 |
| Anzahl der Steuerkontakte (EF012217) | 19 |
| Mit PE-Anschluss (EF005600) | Nein |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Umgebungstemperatur (EF002386) | 80 °C |
| Betriebstemperatur (EF002393) | -20 °C |
| Anschließbarer Leiterquerschnitt (EF008200) | 1 mm² |
| Mit Gewinde (EF003723) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1000044-V-RC/TWUM 13/KVD 13/LBL 16+3 | 113 Kbytes |
|
