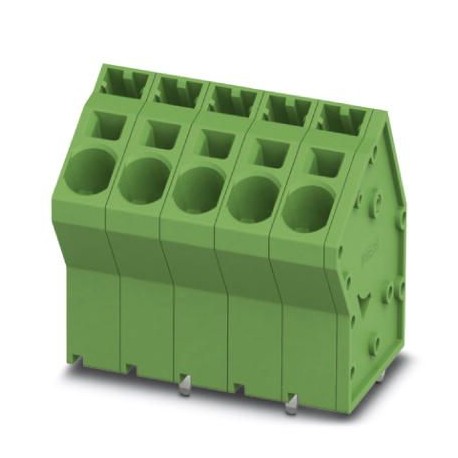

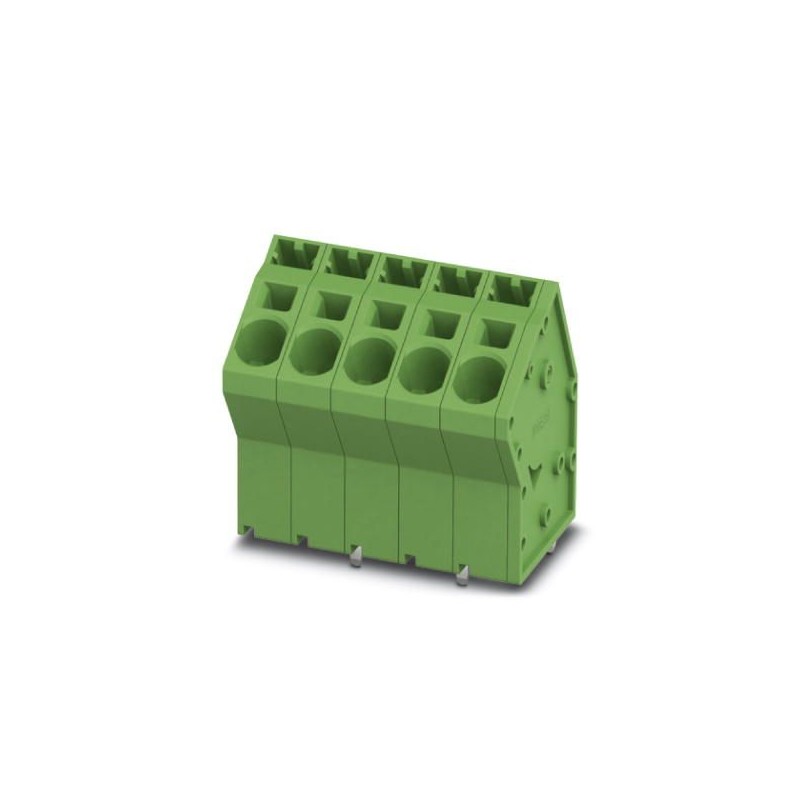

SPTA 5/ 2-7,5-ZB 1819082 PHOENIX CONTACT Leiterplattenklemme
SPTA 5/ 2-7,5-ZB
1819082
PHOENIX_CONTACT
50
Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: SPTA 5/, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 60°, Farbe: grün, Pinanordnung: Zickzack-Pins W, Pinlänge [P]: 4,6 mm, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1819082 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 25 (NTK-2014) |
| GTIN | 4046356787192 |
| Gewicht pro Stück (exklusive Verpackung) | 11,380 g |
| Gewicht pro Stück (inklusive Verpackung) | 11,380 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | IN (Indien) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | SPTA 5/ |
| Rastermaß | 7,5 mm |
| Polzahl | 2 |
| Anschlussart | Push-in-Federanschluss |
| Montageart | Wellenlöten |
| Pinlayout | lineares Doppel-Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 6 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 15 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (10 - 16 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (10 - 16 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 29 mm |
| Breite [ w ] | 16,8 mm |
| Höhe [ h ] | 38,6 mm |
| Rastermaß | 7,5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 34 mm |
| Pinlänge [P] | 4,6 mm |
| Stiftabstand | 14 mm |
| Stiftabmessungen | 1,7 x 0,8 mm |
| Maß a | 7,5 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Elektrische Prüfungen
| Bemessungsstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 800 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 38.6 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 2 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 7.5 mm |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 6 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 2.1 mm |
| Länge des Pins (EF006825) | 4.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1819082-SPTA 5/ 2-7,5-ZB | 154 Kbytes |
|
