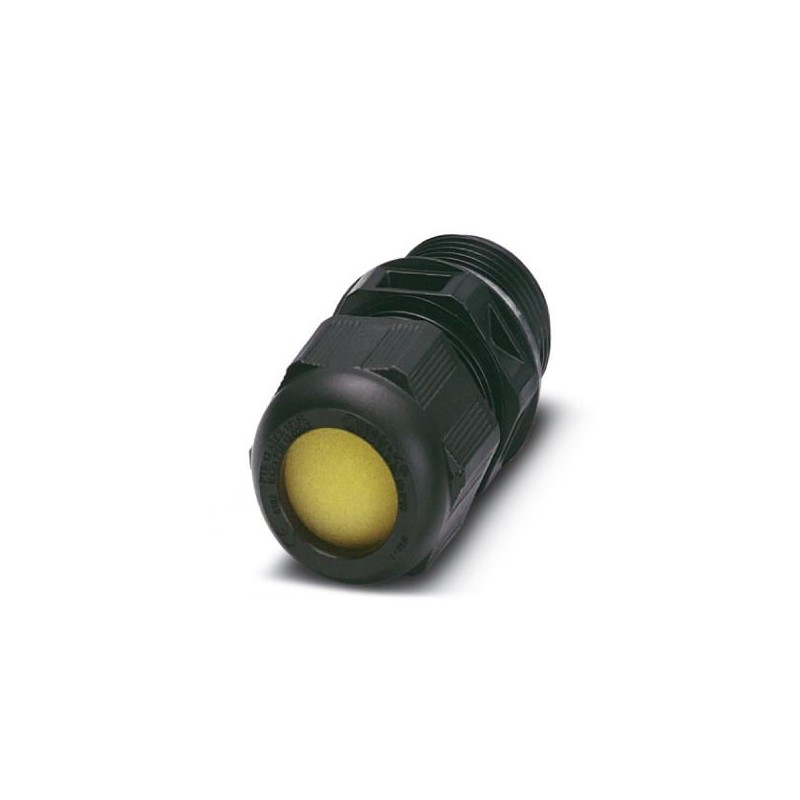

G-ESIS-M20-S68L-PEPDS-BK 1415108 PHOENIX CONTACT Kabelverschraubung
G-ESIS-M20-S68L-PEPDS-BK
1415108
PHOENIX_CONTACT
10
Kabelverschraubung
Kabelverschraubung, Verschraubung Anschlussmaterial: PA, Anwendung: Ex, Außendurchmesser des Kabels 7 mm ... 13 mm, Schirmung: nein, Anschlussgewinde: M20 x 1,5, Farbe: schwarz, mit Flachdichtung
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1415108 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | B1 - Markierung Montage |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 554 (C-3-2017) |
| GTIN | 4055626037707 |
| Gewicht pro Stück (exklusive Verpackung) | 16,210 g |
| Gewicht pro Stück (inklusive Verpackung) | 16,590 g |
| Zolltarifnummer | 39269097 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge | 41 mm |
|---|---|
| Gewindesteigung | 1,5 mm |
| Schlüsselweite Überwurfmutter | 24 mm |
| Schlüsselweite Stutzen | 24 mm |
| Sechskant Eckmaß | 28 mm |
| Länge Anschlussgewinde | 15 mm |
| Leitungsaußendurchmesser | 7 mm ... 13 mm |
| Verwendbare Kabeltypen | für unarmierte Kabel |
| Bohrlochdurchmesser | 20,1 mm ... 20,3 mm |
Umgebungsbedingungen
| Schutzart (IP) | IP66 |
|---|---|
| IP68 (5 bar / 0,5 h) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 75 °C (statisch) |
Allgemein
| Material | PA (Verschraubung, halogenfrei) |
|---|---|
| Material Verschraubung | PA |
| Material Dichtung GRP | EPDM (Kabeldichtung, halogenfrei) |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 750,00 |
| Gewindeart Anschlussseite | M20 x 1,5 |
| Anzugsdrehmoment | 2,3 Nm (Stutzen) |
| Anzugsdrehmoment-Überwurfmutter | 1,50 Nm |
| Farbe | schwarz |
| Schlagenergie | 4,00 J (bei -40 °C ... +75 °C) |
| Hersteller | WISKA |
| Herstellerbezeichnung | ESKE/1-L-e 20 |
| Einsatz im Ex-Bereich | ja |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | metrisch |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 15 mm |
| Schlüsselweite (EF000177) | 24 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 7 mm |
| Werkstoff (EF002169) | Kunststoff |
| Werkstoffgüte (EF001257) | Polyamid (PA) |
| Oberflächenschutz (EF000139) | unbehandelt |
| Halogenfrei (EF000025) | Ja |
| Schutzart (IP) (EF005474) | IP66 |
| Farbe (EF000007) | schwarz |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Flachkabelverschraubung (EF004685) | Nein |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Ja |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1415108-G-ESIS-M20-S68L-PEPDS-BK | 102 Kbytes |
|
