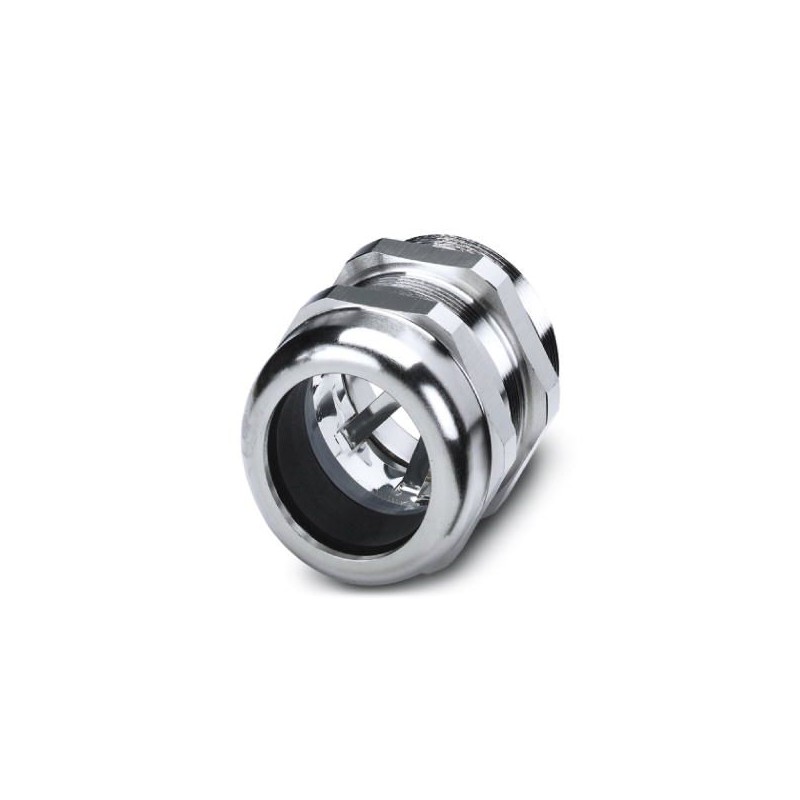

G-INSEC-PG48-L68N-NNES-S 1411204 PHOENIX CONTACT Kabelverschraubung
G-INSEC-PG48-L68N-NNES-S
1411204
PHOENIX_CONTACT
Kabelverschraubung
Kabelverschraubung, Material Verschraubung: Messing, vernickelt, Außendurchmesser des Kabels 34 mm ... 44 mm, Schirmung: ja, Anschlussgewinde: Pg48, Farbe: silber, mit O-Ring
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1411204 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | B1 - Markierung Montage |
| Katalogseite | Seite 699 (C-2-2017) |
| GTIN | 4046356923361 |
| Gewicht pro Stück (exklusive Verpackung) | 379,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 379,200 g |
| Zolltarifnummer | 74199990 |
| Herkunftsland | TR (Türkei) |
Maße
| Länge | 65 mm |
|---|---|
| Schlüsselweite Überwurfmutter | 64 mm |
| Schlüsselweite Stutzen | 64 mm |
| Sechskant Eckmaß | 70 mm |
| Länge Anschlussgewinde | 14 mm |
| Durchmesser Durchgangsbohrung | 59,4 mm ... 59,7 mm |
| Leitungsaußendurchmesser | 34 mm ... 44 mm |
| Leitungsdurchmesser ohne Kabelmantel | 31 mm (Durchmesser des Schirmgeflechts) |
Allgemein
| Anzahl der Leitungen | 1 |
|---|---|
| Material Verschraubung | Messing, vernickelt |
| Material Einsatz | Polyamid 6 |
| Material Kabeldichtung | Neopren |
| Material Dichtung | Perbunan (O-Ring) |
| Geschirmt | ja |
| Gewindeart Anschlussseite | Pg48 |
| Pg48 | |
| Anzugsdrehmoment | 35 Nm (Überwurfmutter: EN 62444) |
| 35 Nm (Stutzen: EN 62444) | |
| Farbe | silberfarben |
| Montagehinweis | 1) Flansch der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
| Methode 1 Außenmantel trennen, jedoch nicht abziehen. Die Leitung durch die Verschraubung führen und anschließend den Außenmantel abziehen. Nun die Leitung zurückziehen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. Methode 2 Schirmgeflecht ca. 15 ... 20 mm über den Außenmantel zurückschlagen. Die Leitungen in die Verschraubung einführen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | PG |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 14 mm |
| Schlüsselweite (EF000177) | 64 mm |
| Sechskant Eckmaß (EF005268) | 70 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 34 mm |
| Werkstoff (EF002169) | Kunststoff |
| Werkstoffgüte (EF001257) | Polyamid (PA) |
| Oberflächenschutz (EF000139) | unbehandelt |
| Halogenfrei (EF000025) | Nein |
| Schutzart (IP) (EF005474) | IP68 |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Mehrfach Dichteinsatz (EF005004) | Nein |
| Flachkabelverschraubung (EF004685) | Nein |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Nein |
| Für Ex-Zone Gas (EF005728) | ohne |
| Für Ex-Zone Staub (EF008404) | ohne |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411204-G-INSEC-PG48-L68N-NNES-S | 117 Kbytes |
|
