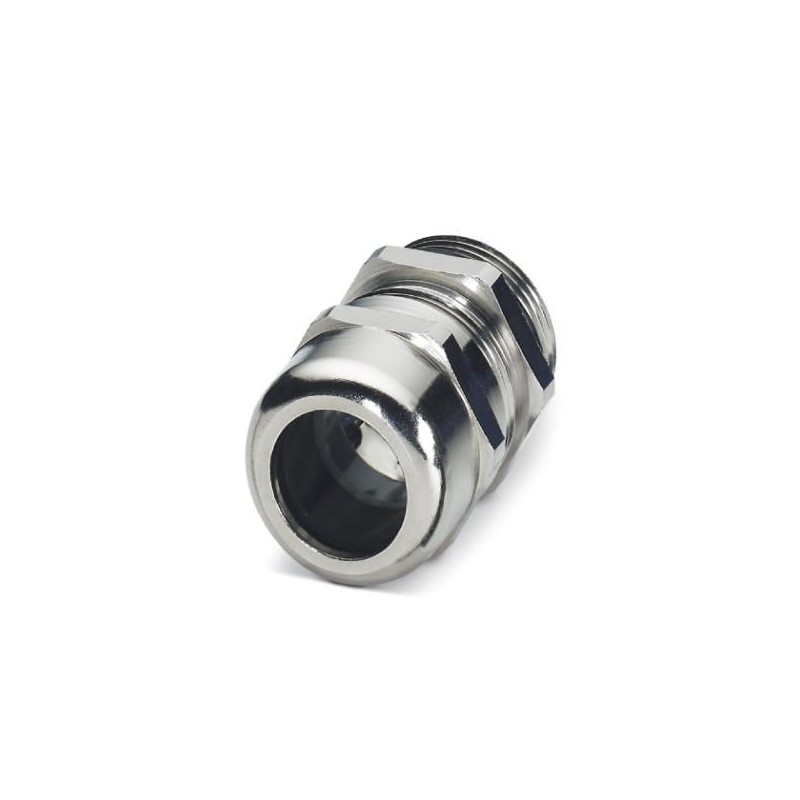

G-INSEC-PG36-L68N-NNES-S 1411202 PHOENIX CONTACT Kabelverschraubung
G-INSEC-PG36-L68N-NNES-S
1411202
PHOENIX_CONTACT
5
Kabelverschraubung
Verschraubungen, verschraubtes Klebematerial: Messing, vernickelt, Kabelaußendurchmesser 22 mm ... 32 mm, Abschirmung: ja, Anschlussgewinde: Pg36, Farbe: silber, mit O-Ring
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1411202 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | B1 - Markierung Montage |
| Katalogseite | Seite 699 (C-2-2017) |
| GTIN | 4046356923347 |
| Gewicht pro Stück (exklusive Verpackung) | 263,350 g |
| Gewicht pro Stück (inklusive Verpackung) | 268,600 g |
| Zolltarifnummer | 74199990 |
| Herkunftsland | TR (Türkei) |
Maße
| Länge | 57 mm |
|---|---|
| Schlüsselweite Überwurfmutter | 50 mm |
| Schlüsselweite Stutzen | 50 mm |
| Sechskant Eckmaß | 55,5 mm |
| Länge Anschlussgewinde | 9 mm |
| Durchmesser Durchgangsbohrung | 47,1 mm ... 47,4 mm |
| Leitungsaußendurchmesser | 22 mm ... 32 mm |
| Leitungsdurchmesser ohne Kabelmantel | 20 mm (Durchmesser des Schirmgeflechts) |
Allgemein
| Anzahl der Leitungen | 1 |
|---|---|
| Material Verschraubung | Messing, vernickelt |
| Material Einsatz | Polyamid 6 |
| Material Kabeldichtung | Neopren |
| Material Dichtung | Perbunan (O-Ring) |
| Geschirmt | ja |
| Gewindeart Anschlussseite | Pg36 |
| Pg36 | |
| Anzugsdrehmoment | 20 Nm (Überwurfmutter: EN 62444) |
| 20 Nm (Stutzen: EN 62444) | |
| Farbe | silberfarben |
| Montagehinweis | 1) Flansch der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
| Methode 1 Außenmantel trennen, jedoch nicht abziehen. Die Leitung durch die Verschraubung führen und anschließend den Außenmantel abziehen. Nun die Leitung zurückziehen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. Methode 2 Schirmgeflecht ca. 15 ... 20 mm über den Außenmantel zurückschlagen. Die Leitungen in die Verschraubung einführen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411202-G-INSEC-PG36-L68N-NNES-S | 117 Kbytes |
|
