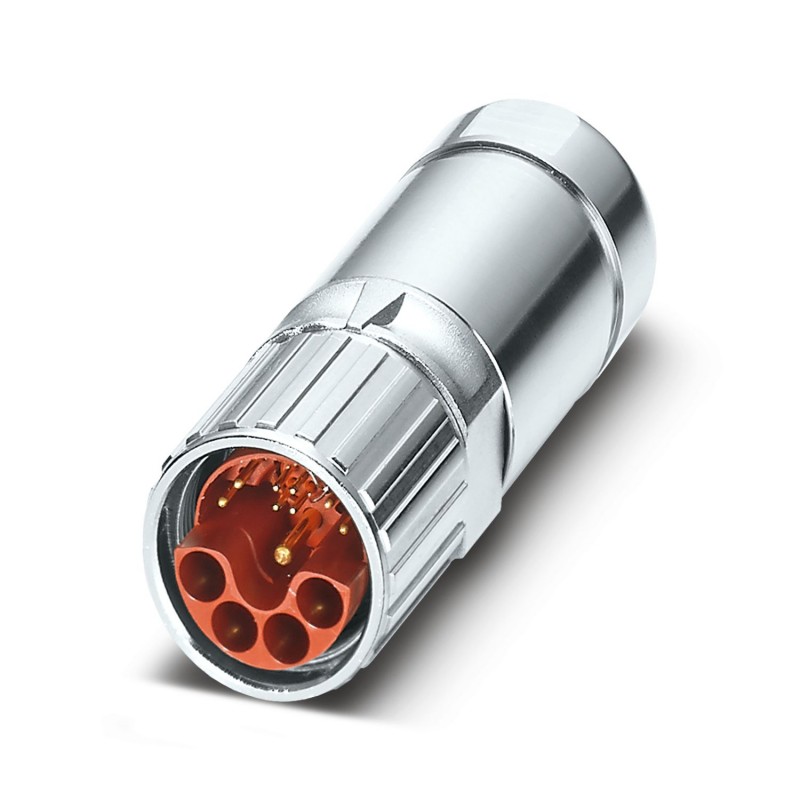

SH-8EPS48A8LB4 1622013 PHOENIX CONTACT Kabelsteckverbinder
SH-8EPS48A8LB4
1622013
PHOENIX_CONTACT
Kabelsteckverbinder
M23, Kabelstecker, SH, lang gerade, geschirmt: ja, Schraubverriegelung, Nein. Polzahl: 8+4+PE, Kontaktart: Stecker, Crimpanschluss, Kabeldurchmesserbereich: 7,5 mm ... 9 mm, Kodierung:N, Alternativprodukt gemäß RoHS II ohne Ausnahme 6c (Pb< 0.1%) Art.-Nr.: 1244515
M23, Kabelstecker, Serie: SH, gerade lang, abgeschirmt: ja, Schraubenverriegelungsmechanismus, Nein. Ausstattung: 8+4+PE, Kontaktverbindungstyp: Stift, Krimpverbindung, Kabeldurchmesserbereich: 7,5 mm ... 9 mm, Codierung: N, Alternatives Produkt gemäß RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Artikel Nr.: 1244515
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1622013 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 115 (C-2-2017) |
| GTIN | 4055626011875 |
| Gewicht pro Stück (exklusive Verpackung) | 133,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 133,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Daten des Isolierkörpers
| Hinweis | Bestellhinweis: Crimpkontakte, 8x Ø 1 mm, 5x Ø 2 mm, separat bestellen |
|---|---|
| Kodierung | N |
| Isolierkörpermaterial | PA 6.6 |
| Steckzyklen mechanisch | 100 |
| Kontaktanschlussart | Crimpanschluss |
| Art der Kontakte | Stift |
| Anwendung | Hybrid |
| Polzahl | 13 |
| Kontaktdurchmesser Leistungskontakte | 2 mm |
| Litzenquerschnitt Leistungskontakte min. | 0,25 mm² |
| Litzenquerschnitt Leistungskontakte max. | 4 mm² |
| Nennstrom je Leistungskontakt bei 25°C | 30 A |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsspannung (II / 3) Leistungskontakt | 850 V DC |
| Bemessungsspannung (III / 3) Leistungskontakt | 630 VòAC |
| Kontaktdurchmesser Signalkontakte | 1 mm |
| Litzenquerschnitt Signalkontakte min. | 0,06 mm² |
| Litzenquerschnitt Signalkontakte max. | 1 mm² |
| Nennstrom je Signalkontakt bei 25°C | 8 A |
| Bemessungsstoßspannung | 1,5 kV |
| Bemessungsspannung (III / 3) Signalkontakt | 50 V |
Daten des Gehäuses
| Hinweis | Hinweis zum Betrieb Vollbelegung mit 5 x 4 mm² bei Kabel- und Kupplungssteckverbindern nicht möglich. |
|---|---|
| Gehäusematerial | Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Verriegelungsart | Schraubverriegelung |
| Schutzart (gesteckt) | IP67 |
| IP68 | |
| Gewindeart | M23 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Umgebungstemperatur (EF002386) | -40 °C |
| Art der Verriegelung (EF000208) | sonstige |
| Mit Schutzleiter (EF007468) | Nein |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1622013-SH-8EPS48A8LB4 | 109 Kbytes |
|
