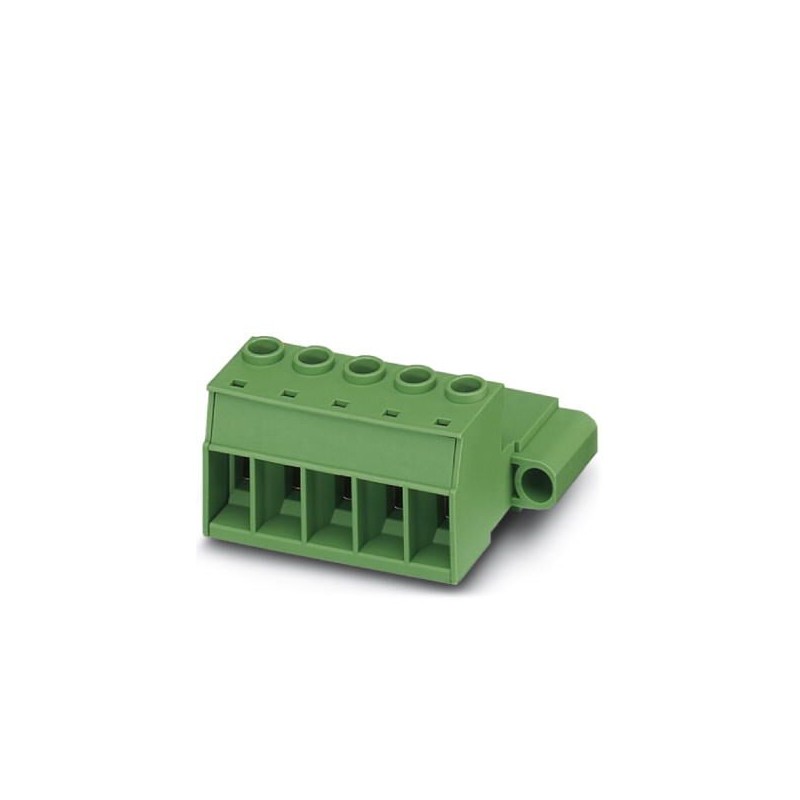

IPC 16/ 5-STF-10,16 BKBDWHRAE 1872362 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspann..
IPC 16/ 5-STF-10,16 BKBDWHRAE
1872362
PHOENIX_CONTACT
25
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Silber
Steckverbinder für Leiterplatte, Nennquerschnitt: 16 mm², Farbe: schwarz, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Stecker, Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Pole: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: IPC 16/.. -STF, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsnut, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: Boxed Packaging
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Silber
Kaufmännische Daten
| Bestellschlüssel | 1872362 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626232355 |
| Gewicht pro Stück (exklusive Verpackung) | 60,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 60,800 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Maße
| Länge [ l ] | 44,1 mm |
|---|---|
| Breite [ w ] | 68,56 mm |
| Höhe [ h ] | 27,8 mm |
| Rastermaß | 10,16 mm |
| Maß a | 40,64 mm |
Allgemein
| Artikelfamilie | IPC 16/..-STF |
|---|---|
| Polzahl | 5 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Isolierstoffgruppe | I |
| Bemessungsspannung (III/2) | 1000 V |
| Nennstrom IN | 76 A |
| Nennquerschnitt | 16 mm² |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Schraubengewinde | M4 |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 5 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
