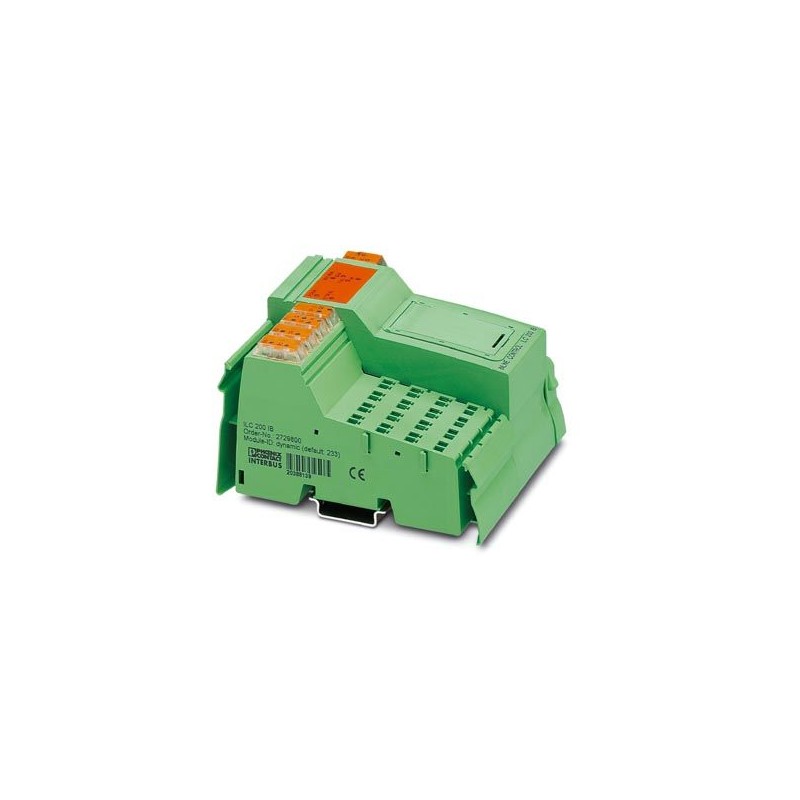

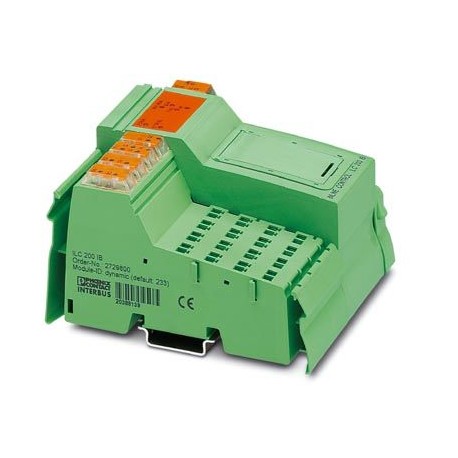

ILC 200 IB 2729800 PHOENIX CONTACT Controller
ILC 200 IB
2729800
PHOENIX_CONTACT
Controller
Inline-Controller, ohne Stecker und Beschriftungsfläche. Der Einbau des Controllers erfolgt durch den Austausch eines Standard-Inline-Buskopplers. Wie ein Buskoppler bindet er den Bahnhof an das vorrangige INTERBUS-Netz an.
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2729800 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 93 (AX-2005) |
| GTIN | 4017918185992 |
| Gewicht pro Stück (exklusive Verpackung) | 342,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 387,000 g |
| Zolltarifnummer | 85371091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 85 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 85 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 108 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, Kriterium 1 nach IEC 60068-2-6 |
Datenschnittstellen
| Schnittstelle | INTERBUS-Lokalbus (Master) |
|---|---|
| Anzahl | 1 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBaud / 2 MBaud (umschaltbar) |
| Schnittstelle | überlagerter INTERBUS-Fernbus (Slave) |
| Anschlussart | Inline-Schirmstecker |
| Übertragungsgeschwindigkeit | 500 kBaud |
| Schnittstelle | Parametrierung/Bedienung/Diagnose |
| Anzahl | 1 |
| Anschlussart | 6-polige MINI-DIN-Buchse (PS/2) |
| Übertragungsgeschwindigkeit | 19200 Baud |
Versorgung
| Anschluss Versorgung | 8-poliger Inline-Stecker |
|---|---|
| Stromaufnahme typisch | 153 mA (bei Leerlauf keine Lokalbus-Teilnehmer angeschlossen, Bus inaktiv) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Restwelligkeit | ± 5 % |
| Verlustleistung | max. 3,25 W |
| max. zulässige Gesamtstromaufnahme aller I/O-Klemmen | Logikversorgung (7,5 V DC) ≤ 2 A DC |
| Analogversorgung (24 V DC) ≤ 0,5 A |
Feldbus-Funktion
| Anzahl der Prozessdaten | max. 4096 Bit (INTERBUS-Master) |
|---|---|
| 160 Bit (INTERBUS-Slave) | |
| Anzahl der Parameterdaten | max. 8 Byte (konfigurierbar) |
| Anzahl der unterstützten Teilnehmer | max. 512 |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 (Stromaufnahme ist zu beachten) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 62 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | max. 15 |
Direkte Ein-/Ausgänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Anzahl der Eingänge | 4 |
| Anschlussart | Inline-Potenzialverteiler |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Beschreibung des Eingangs | Interrupt-Eingang, schnelle Zähler, Pulsgenerator |
| Benennung Ausgang | Digitale Ausgänge |
| Anzahl der Ausgänge | 2 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Anzahl Puls-Richtungs-Ausgänge | 2 |
| Grenzfrequenz | 20 kHz |
| Anzahl der Eingänge | 4 |
| Eingangsfrequenz | 40 kHz |
IEC-61131-Laufzeitsystem
| Engieering-Werkzeug | PC WORX |
|---|---|
| Programmspeicher | typ. 384 kByte (32 K Anweisung (IL)) |
| Datenspeicher | 330 kByte |
| Remanenter Datenspeicher | 8 kByte (NVRAM) |
| Anzahl Steuerungs-Tasks | 8 |
Normen und Bestimmungen
| Vibration (Lagerung/Transport) | 2g, Kriterium 1 nach IEC 60068-2-6 |
|---|---|
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, Kriterium 1 nach IEC 60068-2-6 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
