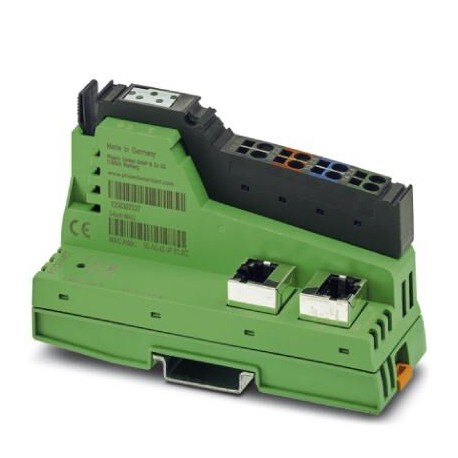

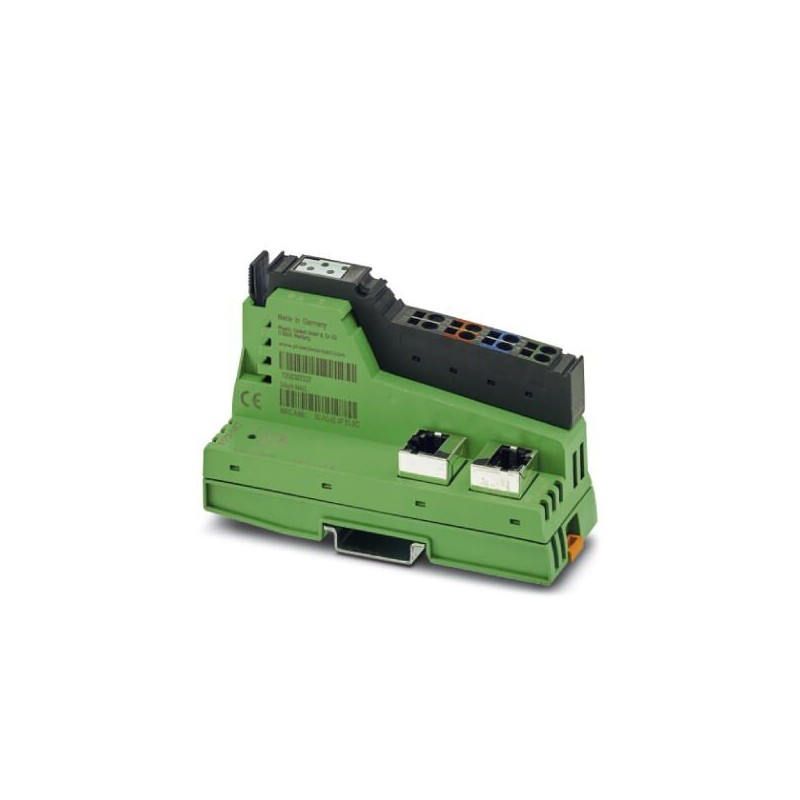

IL PN BK-PAC 2403696 PHOENIX CONTACT Inline, Buskoppler, PROFINET, RJ45-Buchse, Autonegotiation, Übertragung..
IL PN BK-PAC
2403696
PHOENIX_CONTACT
Inline, Buskoppler, PROFINET, RJ45-Buchse, Autonegotiation, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s / 2 MBit/s, Schutzart: IP20
Inline, Buskoppler, PROFINET, RJ45-Buchse, lokale Busübertragungsrate: 500 kBit/s / 2 MBit/s, Schutzart: IP20
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2403696 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 104 (C-6-2019) |
| GTIN | 4055626346137 |
| Gewicht pro Stück (exklusive Verpackung) | 168,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 168,500 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C (Derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschienenmontage |
|---|---|
| Farbe | grün |
| Nettogewicht | 168,5 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge ja |
| Ausfall der Sensorversorgung ja | |
| Ausfall der Aktorversorgung ja | |
| Montageart | Tragschienenmontage |
Schnittstellen
| Benennung | PROFINET |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | RJ45-Buchse, Autonegotiation |
| Übertragungsgeschwindigkeit | 100 MBit/s (nach PROFINET-Standard) |
| Übertragungsphysik | Ethernet in RJ45-Twisted-Pair |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
Systemgrenzen des Buskopplers
| Anzahl der Prozessdaten | max. 2024 Byte (max. 1012 Byte IN - max. 1012 Byte OUT) |
|---|---|
| max. 1012 Byte (Eingang) | |
| max. 1012 Byte (Ausgang) | |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
| Anzahl der Teilnehmer mit Parameterkanal | max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 4 |
Versorgung der Modulelektronik
| Anschlussart | Zugfederanschluss |
|---|---|
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 138 mA (aus UBK) |
| max. 0,91 A DC (aus UBK) | |
| Verlustleistung | typ. 3 W (Gerät gesamt) |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (über Inline-Stecker) |
| Stromaufnahme | typ. 51 mA (keine Lokalbus-Teilnehmer angeschlossen) |
| typ. 138 mA | |
| max. 0,91 A DC | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC ±5 % |
| Stromversorgung | max. 0,8 A DC |
| Leistungsaufnahme | typ. 3 W (Gerät gesamt) |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Leistungsaufnahme | typ. 3 W (Gerät gesamt) |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 40 mm |
| Höhe (EF000040) | 119.285053 mm |
| Tiefe (EF000049) | 69.330346 mm |
