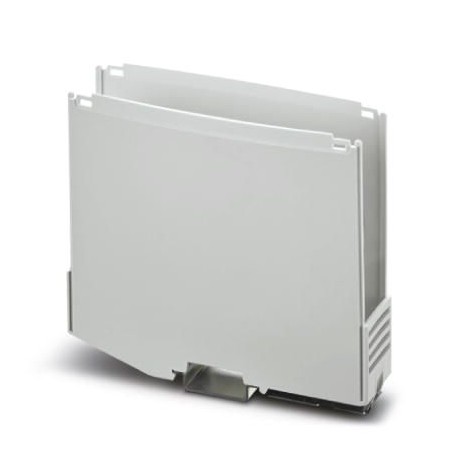

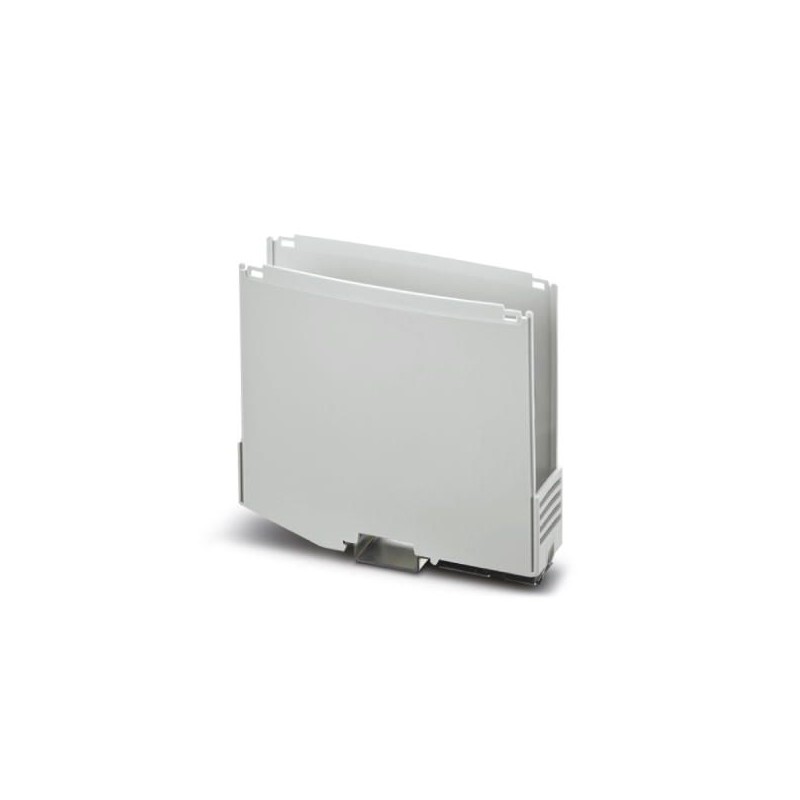

ICS25-B100X120-V-7035 2203884 PHOENIX CONTACT Sockel, Gehäuse
ICS25-B100X120-V-7035
2203884
PHOENIX_CONTACT
10
Sockel, Gehäuse
Schienengehäuse, Gehäuseunterseite mit Metallstift, Ebene 1: mit Lüftungsschlitzen, Breite: 25 mm, Höhe: 100 mm, Tiefe: 130,9 mm, Farbe: lichtgrau (7035), Querbrücke: Schienenbusstecker (optional), Polzahl Kreuzstecker: 8
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen zwei hundert drei tausend acht hundert vier und achtzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| GTIN | 4055626465593 |
| Gewicht pro Stück (exklusive Verpackung) | 22.220 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend neun und neunzig |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Sockel, Gehäuse |
|---|---|
| Geben | ICS25-B100X120-V-7035 |
| Bestell-Nr. | Zwei Millionen zwei hundert drei tausend acht hundert vier und achtzig |
| Gehäuse Typ | |
| Geben | Unteren Teil |
| Lüftungsöffnungen vorhanden | ja |
Abmessungen
| Breite [ w ] | 25 mm |
|---|---|
| Höhe [ h ] | 100 mm |
| Tiefe von der oberen Kante der DIN-schiene [ d ] | 120 mm |
| Abmessungen | 25 mm x 100 mm x 132 mm (Untere Gehäuse Teil mit dem oberen Gehäuse Teil) |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (derating beachten) |
Verlustleistung, die einzigen Gehäuse bei 20 °C
| Umgebungstemperatur | 20 °C |
|---|---|
| Reduktionsfaktor | Eins |
| Einbaulage | vertikale |
| Verlustleistung | 17 W |
Verlustleistung, die einzigen Gehäuse bei 30 °C
| Umgebungstemperatur | 40 °C |
|---|---|
| Reduktionsfaktor | 0.67 |
| Einbaulage | vertikale |
Verlustleistung, die einzigen Gehäuse bei 40 °C
| Umgebungstemperatur | 60 °C |
|---|---|
| Reduktionsfaktor | 0.41 |
| Einbaulage | vertikale |
Verlustleistung, die einzigen Gehäuse bei 50 °C
| Umgebungstemperatur | 80 °C |
|---|---|
| Reduktionsfaktor | 0.22 |
| Einbaulage | vertikale |
Vibration test
| Spezifikation | IEC 60068-2-6:2007-12 |
|---|---|
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 - 58.1 Hz) |
| Beschleunigung | 2g (58.1 - 150 Hz) |
| Test-Dauer pro Achse | 2,5 h |
| Test-Richtungen | X-, Y - und Z-Achse |
Schock
| Spezifikation | IEC 60068-2-27:2008-02 |
|---|---|
| Pulse shape | Halb-Sinus |
| Beschleunigung | 15g |
| Schock Dauer | 11 ms |
| Anzahl der Schocks pro Richtung | Drei |
| Test-Richtungen | X-, Y - und Z-Achse (pos. und neg.) |
Thermostabilität (Ball Thrust Test)
| Spezifikation | IEC 60695-10-2:2014-02 |
|---|---|
| Temperatur | 125 °C |
| Test-Dauer | 1 h |
| Kraft | Zwanzig |
Test zur Beurteilung der Brandgefahr (glow wire)
| Spezifikation | IEC 60695-2-11:2014-02 |
|---|---|
| Temperatur | 850 °C |
| Die Zeit der Exposition | 30 s |
Test für Substanzen, die das behindern würde-Beschichtung mit Farbe oder Lack
| Spezifikation | VW PV 3.10.7:2005-02 |
|---|
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert achtzig tausend fünf hundert fünfeCl@ss 6.0Sieben und zwanzig Millionen eins hundert achtzig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert zwei und achtzig tausend sieben hundert zweieCl@ss 8.0Sieben und zwanzig Millionen eins hundert zwei und achtzig tausend sieben hundert zweieCl@ss 9.0Sieben und zwanzig Millionen eins hundert zwei und achtzig tausend sieben hundert zwei
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | geschlossen |
| Gehäuse anreihbar (EF003088) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7035 |
| Breite (EF000008) | 25 mm |
| Höhe (EF000040) | 100 mm |
| Tiefe (EF000049) | 130.9 mm |
