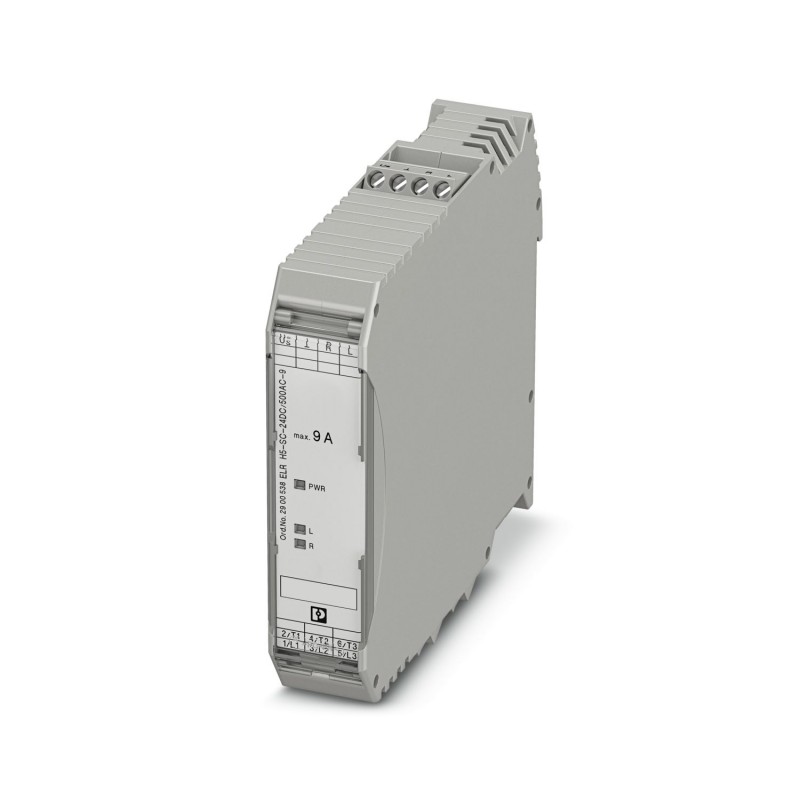

ELR H5-SC- 24DC/500AC-9 2900538 PHOENIX CONTACT Hybrid-Motorstarter
ELR H5-SC-24DC/500AC-9
2900538
PHOENIX_CONTACT
Hybrid-Motorstarter
Hybrid-Startregler zum Reversieren von 3~ AC-Motoren bis 500 V AC und 9 A Ausgangsstrom, mit einer Steuerspannung von 24 V DC und Schraubanschluss.
Hybrid-Motorstarter zum Reversieren von 3~ AC-Motoren bis 500 V AC und 9 A Ausgangsstrom, mit 24 V DC Steuerspannung und Schraubanschluss.
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Hybridmotorstarter |
| Produktfamilie | CONTACTRON |
| Betriebsart | 100 % ED |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Anzahl Phasen | 3 |
| Art des Motorstarters | Wendestarter |
| Schaltfrequenz | ≤ 2 Hz (lastabhängig) |
| Maximale Verlustleistung bei Nennbedingung | 13,5 W |
| Schaltfrequenz | ≤ 2 Hz (lastabhängig) |
| Verlustleistung maximal | 14,6 W |
| Verlustleistung minimal | 1,1 W |
| Zuordnungsart | 1 |
| Versorgung | |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
| Steuerspeisespannungsbereich | 19,2 V DC ... 30 V DC |
| Bemessungssteuerspeisestrom IS | 40 mA |
| Schutzbeschaltung | Überspannungsschutz |
| Verpolschutz | |
| Isolationseigenschaften | |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Isolationseigenschaften zwischen Steuereingangs-, Steuerspeisespannung und Hilfsstromkreis zu Hauptstromkreis | Sichere Trennung (IEC 60947-1) bei Betriebsspannung ≤ 300 V AC |
| Basisisolierung (IEC 60947-1) bei Betriebsspannung 300 V AC ... 500 V AC | |
| Isolationseigenschaften zwischen Steuereingangs- und Steuerspeisespannung zu Hilfsstromkreis | Sichere Trennung (IEC 60947-1) bei Hilfsstromkreis ≤ 300 V AC |
| Steuern | |
| Benennung Eingang | Steuereingang rechts / links |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Bemessungsbetätigungsstrom IC | 5 mA (Eingangstyp 1) |
| Schaltschwelle | 9,6 V ("0"-Signal) |
| 19,2 V ("1"-Signal) | |
| Ausschaltzeit typisch | < 30 ms |
| Schutzbeschaltung | Verpolschutz |
| AC-Ausgang | |
| Bemessungsbetriebsspannung Ue | 500 V AC |
| Betriebsspannungsbereich | 42 V AC ... 550 V AC |
| Bemessungsbetriebsstrom Ie | 9 A (AC-51) |
| 6,5 A (AC-53a) | |
| Netzfrequenz | 50/60 Hz |
| Laststrombereich | 0 A ... 9 A (siehe Derating) |
| Auslösekennlinie nach IEC 60947-4-2 | - |
| Leckstrom | 0 mA |
| Schutzbeschaltung | Überspannungsschutz |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Statusanzeige | LED (gelb) |
| Betriebsspannungsanzeige | LED grün |
| Breite | 22,5 mm |
| Höhe | 107 mm |
| Tiefe | 114 mm |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| UKCA | |
| Zertifikat | UKCA-konform |
| UL-Zulassung | |
| Zertifikat | NLDX.E228652 |
| UL-Daten | |
| SCCR | 100 kA (500 V AC (Sicherung 30 A class CC / 30 A class J (High-Fault))) |
| 5 kA (500 V AC (Sicherung 20 A RK5 (Standard-Fault))) | |
| FLA | 6,5 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | IEC 60947-1 |
| IEC 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar, Abstand siehe Derating |
| Einbaulage | senkrecht (Tragschiene waagerecht, Motorabgang unten) |
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Wendestarter |
| Mit Kurzschlussauslöser (EF006691) | Nein |
| Bemessungssteuerspeisespannung DC (EF003980) | 19.2 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 9 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 9 A |
| Überlastauslöser Stromeinstellung (EF002336) | 0 A |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Temperaturkompensierter Überlastschutz (EF009604) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Anzahl der Befehlsstellen (EF001372) | 0 |
| Externer Reset möglich (EF003426) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 107 mm |
| Tiefe (EF000049) | 114 mm |
