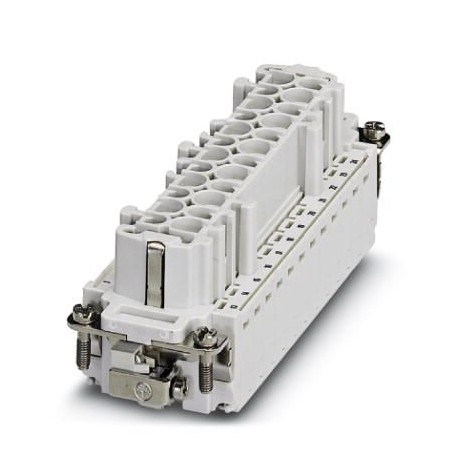

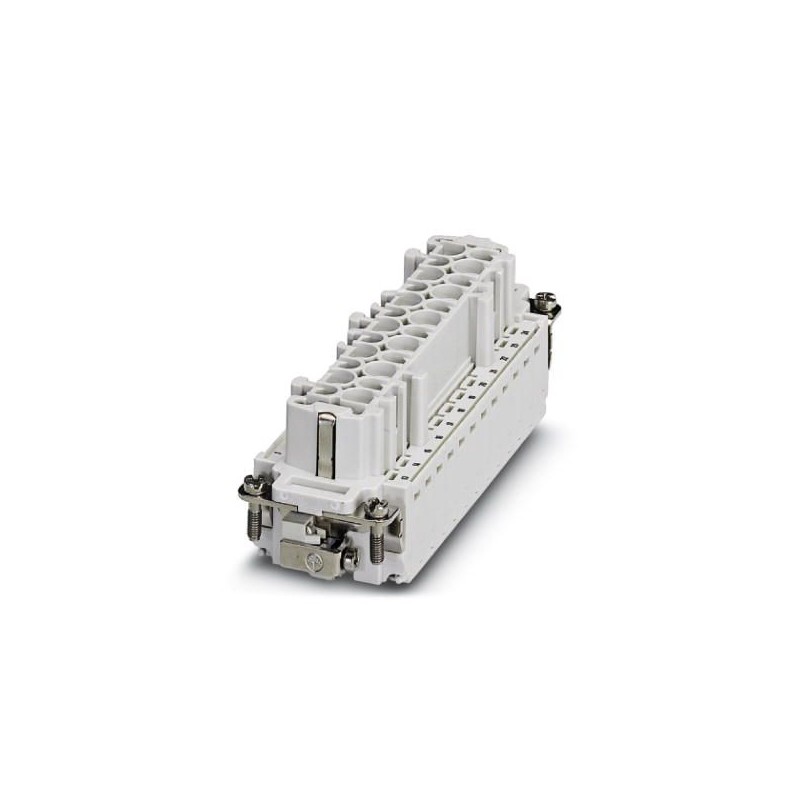

HC-B 24-I-DT-F 1648322 PHOENIX CONTACT Kontakteinsatz
HC-B 24-I-DT-F
1648322
PHOENIX_CONTACT
10
Kontakteinsatz
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1648322 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 521 (PC-2011) |
| GTIN | 4046356092456 |
| Gewicht pro Stück (exklusive Verpackung) | 123,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 123,500 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | CN (China) |
Allgemein
| Hinweis | Für HEAVYCON-ADVANCE und HEAVYCON-Gehäuse der Bauform B24. Kodierung mittels Kodierprofil CP-HC (1686478). HC-B6.../ HC-B10... für 2 Kodierprofile. HC-B16.../ HC-B24... für 4 Kodieprofile. Steckverbinder dürfen nur last-/spannungslos betätigt werden. |
|---|---|
| Anschlusstechnik | Push-in-Anschluss |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 24+PE |
| Steckzyklen | ≥ 500 |
| Baugröße | B24 |
| Kontaktnummerierung | 1 - 24 |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 20 ... 14 |
| Abisolierlänge der Einzelader | 10 mm (13 mm bei Aderendhülsen-Einsatz) |
| Montagehinweis | 1) Für eindrähtige Litzen. Bei flexiblen Adern sind Aderendhülsen einzusetzen: 0,5 mm²... 2,5 mm² mit / ohne Isolierkragen, Länge: 10 mm. 2) Schraubendreher SZF0-0,4x2,5 (ähnlich DIN 5264). |
| Für Gehäuse der Bauform B24. Steckverbinder dürfen nur last-/spannungslos betätigt werden. Kodierung auch mittels Kodierprofil CP-HC (1686478). HC-B6../ HC-B10..für 2 Kodierprofile. HC-B16../ HC-B24..für 4 Kodierprofile. Montage / Demontage der Adern 0,5 - 0,75 mm² mittels Schraubendreher. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
|---|
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| Bau- und Prüfvorschriften | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
