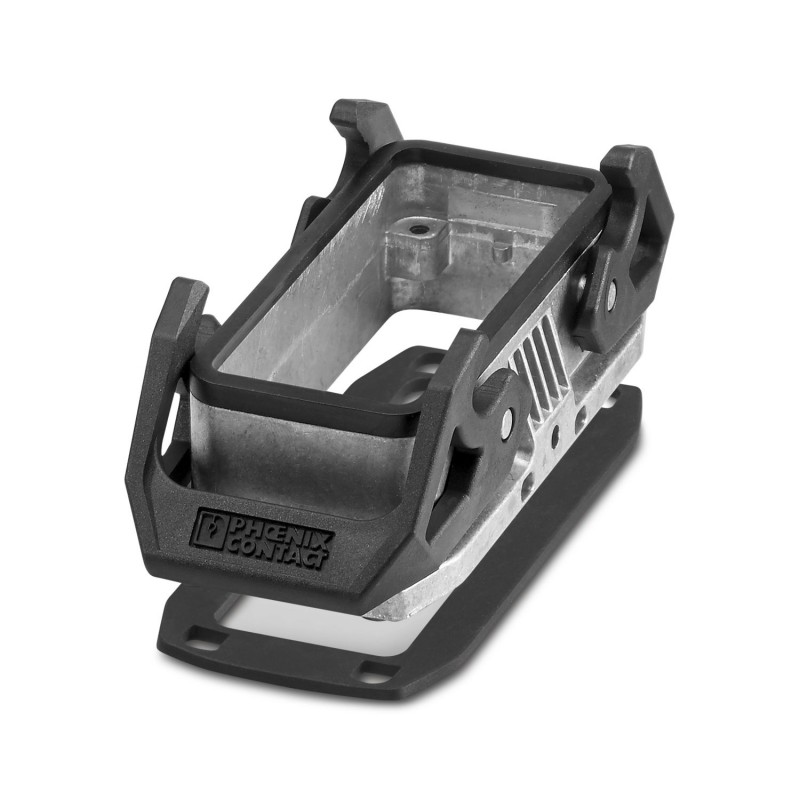

HC-STA-B16-BWD-ELC-AL 1411327 PHOENIX CONTACT Gehäuse
HC-STA-B16-BWD-ELC-AL
1411327
PHOENIX_CONTACT
Gehäuse
HEAVYCON B16 Einbaudose, mit Kreuzflansch, mit Flachgelenk, seewasserbeständiges Aluminium, leitfähiges Profilgelenk
HEAVYCON-Anbaugehäuse B16, mit Querbügel, mit Flachdichtung, seewasserbeständiges Aluminium, leitfähige Profildichtung
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | für Kontakteinsätze HC-B16, BB32, D40, DD72, HS6, M, K |
| Allgemein | auch als pulverbeschichtete bzw. farbige Variante erhältlich: 1373288 HC-STA-B16-BWD-EL/.../... |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Anbaugehäuse |
| Anwendung | Standard |
| Bauform | B16 |
| Pg-Verschraubung | ohne |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Maßzeichnung |  |
| Breite | 53 mm |
| Höhe | 30,5 mm |
| Länge | 114 mm |
| Bohrlochabstand horizontal | 103 mm |
| Bohrlochabstand vertikal | 32 mm |
| Bohrlochdurchmesser | 4,5 mm |
| Einbaumaß | |
| Breite Montageausschnitt | 35 mm |
| Länge Montageausschnitt | 86 mm |
| Brennbarkeitsklasse nach UL 94 | V0 (Verriegelung) |
| Material Dichtung | NBR, leitfähig |
| NBR, leitfähig | |
| Material Gehäuse | Aluminiumdruckguss, seewasserbeständig |
| Material Gehäuseoberfläche | unbeschichtet |
| Material Verriegelungsbügel | Polyamid |
| Mechanische Daten | |
| Verriegelungstyp | Bügel |
| Anzugsdrehmoment | 0,8 Nm ... 1,2 Nm (Für M4-Befestigungsschrauben des Anbaugehäuses) |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP67 | |
| Schutzart (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Schlagfestigkeit | IK09 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 53 mm |
| Höhe (EF000040) | 30.5 mm |
| Tiefe (EF000049) | 114 mm |
| Ausführung des Gehäuses (EF006980) | Anbaugehäuse |
| Werkstoff des Gehäuses (EF001596) | Aluminium |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Gehäusefarbe (EF000136) | sonstige |
| Anordnung der Kabelzuführung (EF008218) | sonstige |
| Bügellage (EF008459) | Oberteil |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | ohne |
| Mit Klappdeckel (EF000117) | Nein |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Art der Verriegelung (EF000208) | Querbügel |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK09 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411327-HC-STA-B16-BWD-ELC-AL | 111 Kbytes |
|
