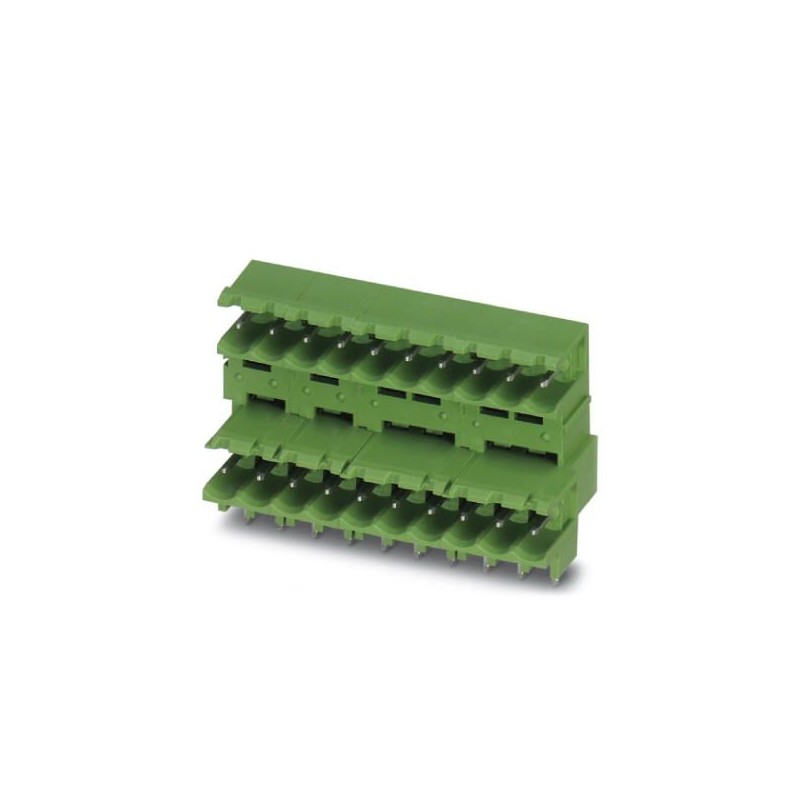

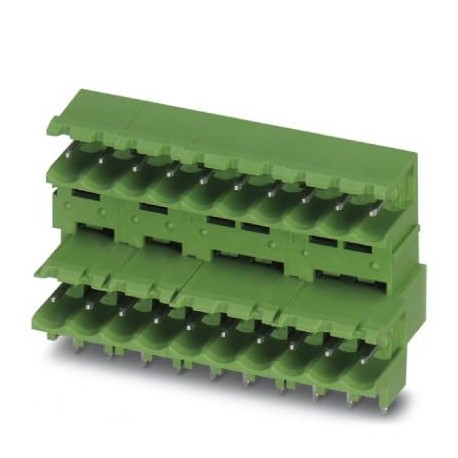

MDSTBW 2,5/ 6-G 1846852 PHOENIX CONTACT Leiterplattengrundleiste
MDSTBW 2,5/ 6-G
1846852
PHOENIX_CONTACT
50
Leiterplattengrundleiste
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Auslegungsspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl Potentiale: 12, Anzahl Reihen: 2, Polzahl pro Reihe: 6, Anzahl Anschlüsse: 12, Artikelfamilie: MDSTBW 2,5/.. -G, Rastermaß: 5 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,8 mm, Stecksystem: CLASSIC COMBICON, Schloss: ohne, Verpackungsart: verpackt im Karton, Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden! Bei einer Kombination mit MVSTB- oder FKCV-Steckteilen muss jeweils ein MVSTBW- (oder FKCVW-) Steckverbinder und ein MVSTBR- (oder FKCVR-) Steckverbinder verwendet werden. Eine Kombination mit TMSTBP Steckteilen ist nicht möglich!
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1846852 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 329 (C-1-2013) |
| GTIN | 4017918183820 |
| Gewicht pro Stück (exklusive Verpackung) | 9,886 g |
| Gewicht pro Stück (inklusive Verpackung) | 10,850 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 22,1 mm |
|---|---|
| Breite | 32,5 mm |
| Rastermaß | 5 mm |
| Maß a | 25 mm |
| Breite [ w ] | 32,5 mm |
| Höhe [ h ] | 27,5 mm |
| Bauhöhe | 23,7 mm |
| Länge des Lötpins | 3,8 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 22,1 mm |
Allgemein
| Artikelfamilie | MDSTBW 2,5/..-G |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 10 A |
| Belastungsstrom maximal | 10 A |
| Isolierstoff | PBT |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | grün |
| Polzahl | 6 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
