HC-STA-D50-SHWD-2SSM25-ELC-AL 1424413 PHOENIX CONTACT Gehäuse
HC-STA-D50-SHWD-2SSM25-ELC-AL
1424413
PHOENIX_CONTACT
Gehäuse

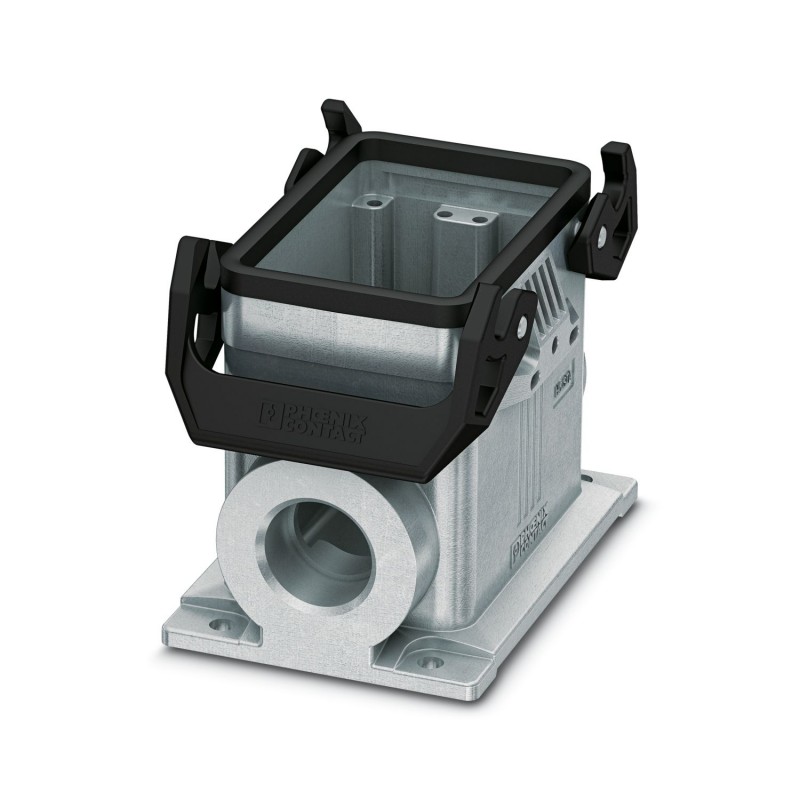

D50 Steckdosengehäuse, mit Kreuzflansch, Material: Aluminium-Druckguss, seewasserbeständig, Kabelabgänge: 2, seitlich, 2x M25, Höhe: 82 mm, Kabelverschraubung: ohne, Standard
Sockelgehäuse D50, mit Querbügel, Material: Aluminiumdruckguss, seewasserbeständig, Kabelabgänge: 2, seitlich, 2x M25, Höhe: 82 mm, Kabelverschraubung: ohne, Standard
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Sockelgehäuse |
| Produktfamilie | HC-STA-D |
| Anwendung | Standard |
| Bauform | D50 |
| Anzahl der Kabelabgänge | 2 |
| Art der Verschraubung | 2x M25 |
| Ausführung | Hohe Bauform |
| Kabelabgang | seitlich |
| Pg-Verschraubung | ohne |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Maßzeichnung |  |
| Breite | 70 mm |
| Höhe | 82 mm |
| Länge | 106 mm |
| Bohrlochdurchmesser | 5,5 mm |
| Brennbarkeitsklasse nach UL 94 | V0 (Verriegelung) |
| Material Dichtung | NBR, leitfähig |
| Material Gehäuse | Aluminiumdruckguss, seewasserbeständig |
| Material Gehäuseoberfläche | unbeschichtet |
| Material Verriegelungsbügel | PA |
| Mechanische Daten | |
| Art der Verschraubung | 2x M25 |
| Verriegelungstyp | Bügel |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (für M5-Befestigungsschrauben des Sockelgehäuses) |
| Montagehinweis | Eine Öffnung ist mit einem Kunststoffblindstopfen verschlossen und kann mit einem Schraubendreher geöffnet werden. |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP67 | |
| Schlagfestigkeit | IK08 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 70 mm |
| Höhe (EF000040) | 82 mm |
| Tiefe (EF000049) | 106 mm |
| Ausführung des Gehäuses (EF006980) | Sockelgehäuse |
| Werkstoff des Gehäuses (EF001596) | Aluminium |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Gehäusefarbe (EF000136) | sonstige |
| Anordnung der Kabelzuführung (EF008218) | seitlich |
| Bügellage (EF008459) | Oberteil |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | metrisch |
| Mit Klappdeckel (EF000117) | Nein |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Anzahl der Leitungseinführungen (EF000437) | 2 |
| Art der Verriegelung (EF000208) | Querbügel |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK08 |
