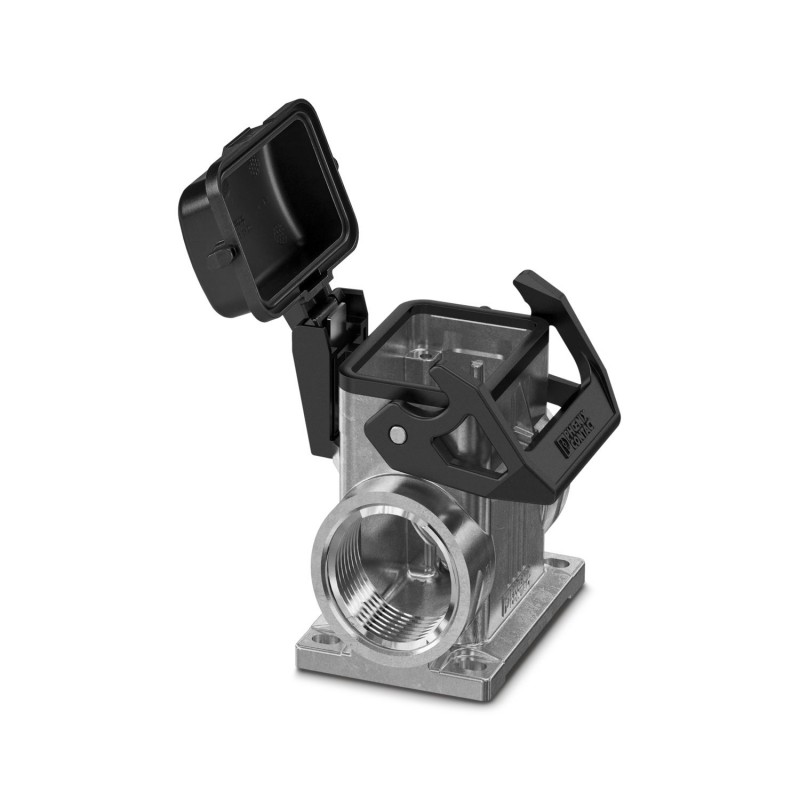

HC-STA-B06-SHWSC-2SSM32-ELC-AL 1082576 PHOENIX CONTACT Sockelgehäuse B6, mit Längsbügel, Material: Aluminium..
HC-STA-B06-SHWSC-2SSM32-ELC-AL
1082576
PHOENIX_CONTACT
Sockelgehäuse B6, mit Längsbügel, Material: Aluminiumdruckguss, seewasserbeständig, Material Schutzdeckel: PA, Kabelabgänge: 2, seitlich, Höhe: 74,8 mm, Kabelverschraubung: ohne, Stutzen: nein, 2x M32, Schutzdeckel: ja, Standard
B6 Steckdosengehäuse, mit Längsflansch, Material: Aluminiumdruckguss, seewasserbeständig, Schutzkappe Material: PC, Kabelabgänge: 2, seitlich, 2x M32, Höhe: 74,8 mm, Kabelverschraubung: ohne, Schutzabdeckung: ja, Standard
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | für Kontakteinsätze HC-B6, BB10, DD24, M. Hohe Gehäuseform für extra großen Verkabelungsraum |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Sockelgehäuse |
| Anwendung | Standard |
| Bauform | B6 |
| Anzahl der Kabelabgänge | 2 |
| Art der Verschraubung | 2x M32 |
| Ausführung | Hohe Bauform |
| Schutzdeckel | ja |
| Kabelabgang | seitlich |
| Pg-Verschraubung | ohne |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Maßzeichnung |  |
| Breite | 52 mm |
| Höhe | 74,8 mm |
| Länge | 84 mm |
| Bohrlochdurchmesser | 5,5 mm |
| Brennbarkeitsklasse nach UL 94 | V0 (Verriegelung) |
| V0 (Schutzdeckel) | |
| Material Dichtung | NBR, leitfähig |
| Material Gehäuse | Aluminiumdruckguss, seewasserbeständig |
| Material Gehäuseoberfläche | unbeschichtet |
| Material Schutzdeckel | PC |
| Material Verriegelungsbügel | PA |
| Mechanische Daten | |
| Art der Verschraubung | 2x M32 |
| Verriegelungstyp | Bügel |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (für M5-Befestigungsschrauben des Sockelgehäuses) |
| Montagehinweis | Eine Öffnung ist mit einem Kunststoffblindstopfen verschlossen und kann mit einem Schraubendreher geöffnet werden. |
| Umgebungsbedingungen | |
| Schutzart | IP66 (mit geschlossenem Schutzdeckel) |
| IP67 (im gesteckten Zustand) | |
| Schutzart (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Schlagfestigkeit | IK08 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 52 mm |
| Höhe (EF000040) | 74.8 mm |
| Tiefe (EF000049) | 84 mm |
| Ausführung des Gehäuses (EF006980) | Sockelgehäuse |
| Werkstoff des Gehäuses (EF001596) | Aluminium |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Gehäusefarbe (EF000136) | sonstige |
| Anordnung der Kabelzuführung (EF008218) | seitlich |
| Bügellage (EF008459) | Oberteil |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | metrisch |
| Mit Klappdeckel (EF000117) | Ja |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Anzahl der Leitungseinführungen (EF000437) | 2 |
| Art der Verriegelung (EF000208) | Längsbügel |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK08 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
