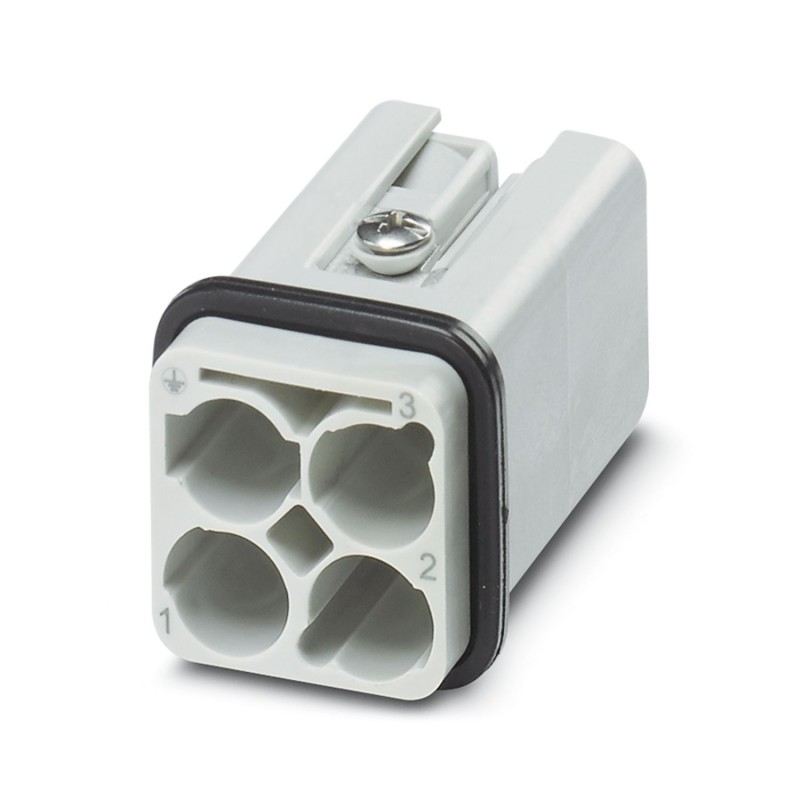

HC-Q03-I-CT-M 1419896 PHOENIX CONTACT Kontakt einfügen
HC-Q03-I-CT-M
1419896
PHOENIX_CONTACT
Kontakt einfügen
Kontakteinsatz, Polzahl: 3+PE, Baugröße: D7, Anschlusszahl pro Pol: 1, Stecker, Crimpanschluss, 400 V, 40 A, 1,5 mm² ... 6 mm², Anwendung: Power
Kontakteinsatz, Polzahl: 3+PE, Baugröße: D7, Anzahl der Anschlüsse je Pol: 1, Stift, Crimpanschluss, 400 V, 40 A, 1,5 mm2 ... 6 mm2, Anwendung: Leistung
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | für Gehäuse HC-D7, Crimpkontakte CK 4,0. Crimpkontakte nicht im Lieferumfang. |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Produkttyp | Kontakteinsatz festpolig |
| Serie | HC-HS |
| Anwendung | Leistung |
| Bauform | D7 |
| Polzahl | 3 |
| Steckgesicht | 3+PE |
| Kontaktnummerierung | 1 - 2 |
| Anzahl der Anschlüsse je Pol | 1 |
| Kontakttyp | gedreht |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Breite | 21 mm |
| Höhe | 40 mm |
| Länge | 21 mm |
| Mechanische Kennwerte | |
| Kontaktdurchmesser | 4 mm |
| Anschlusstechnik | |
| Anschlusstechnik | Crimpanschluss |
| Crimpanschluss (PE-Kontakt) | |
| Anzahl der Anschlüsse je Pol | 1 |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 1,5 mm² ... 6 mm² |
| Anschlussquerschnitt AWG | 16 ... 10 |
| Anzugsdrehmoment | 0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse) |
| Abisolierlänge der Einzelader | 9 mm (2,5 mm² ... 6,0 mm²) |
| 11 mm (für 10 mm²) | |
| Bemessungsspannung (III/3) | 400 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 40 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | NBR, leitfähig |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PC |
| Normen / Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
| Bau- und Prüfvorschriften | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Prüfungen | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Prüfung | |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
Datasheet - PDF
