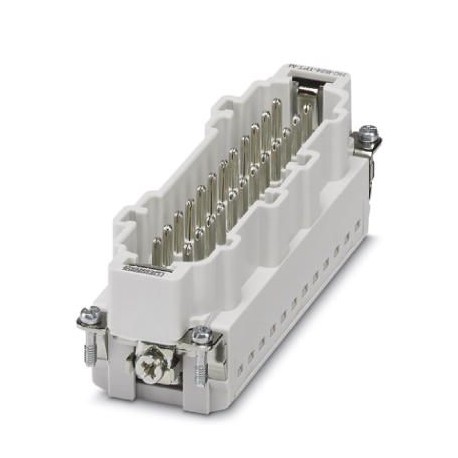

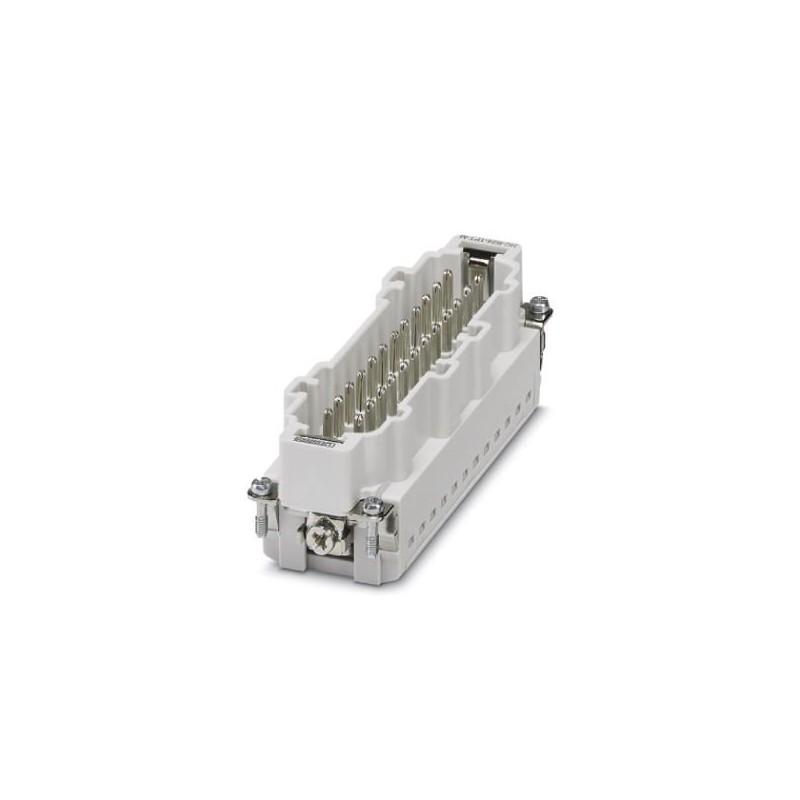

HC-B24-I-TPT-M-48 1423827 PHOENIX CONTACT Kontakt einfügen
HC-B24-I-TPT-M-48
1423827
PHOENIX_CONTACT
Kontakt einfügen
Kontakteinsatz, Polzahl: 24+PE, Baugröße: B24, Powerkontakte: 24, Steuerkontakte: 0, Anzahl Anschlüsse pro Pol: 2, Stecker, Push-in-Anschluss, 500 V, 16 A, 0,25 mm² ... 1,5 mm², Anwendung: Power
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend acht hundert sieben und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 541 (C-2-2017) |
| GTIN | 4055626356259 |
| Gewicht pro Stück (exklusive Verpackung) | 100.900 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | CN (China) |
Allgemeine
| Hinweis | Für massive Leiter oder Litzen mit Aderendhülsen |
|---|---|
| Stecker dürfen nur in Betrieb genommen werden, wenn es keine Last/Spannung. | |
| Verbindungs-Methode | Push-in-Anschluss |
| Anzahl der verbindungen pro position | Zwei |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Anzahl der Positionen | 24+PE |
| Nein. der power-Kontakte | Vier und zwanzig |
| Nein. Kontrolle Kontakte | Null |
| Insertion/withdrawal cycles | Fünf hundert |
| Größe | B24 |
| Kontakt Nummerierung | 25 - 48 |
| Leiterquerschnitt | 0,25 mm2 ... 1,5 mm2 (mit Aderendhülse) |
| Anschlussquerschnitt AWG | 24 ... 16 (mit Aderendhülse) |
| Stripping Länge des einzelnen Drahtes | 8 mm ±1 mm |
| Montage-Anleitung | Zur Sicherstellung einer korrekten Verwendung, installation in Gehäuse mit IP54 oder besser ist erforderlich |
| Verbindung | Anschlüsse dürfen nur betätigt werden, wenn es keine Last/Spannung. |
Material data
| Material, Kontakt | Kupfer Legierung |
|---|---|
| Kontaktoberfläche material | Ag |
| Kontakt carrier material | PC |
Normen und Vorschriften
| Bau-und Prüfvorschriften | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| IEC 60352 | |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünf
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 24 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 24 |
| Durchmesser Steckkontakt (EF007320) | 2.5 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | Thermoplast |
| Bemessungsstrom In (EF008250) | 16 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 500 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.25 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | Thermoplast |
| Werkstoff des Kontaktes (EF007544) | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 34 mm |
| Höhe (EF000040) | 34.6 mm |
| Tiefe (EF000049) | 111 mm |
