Vergrößern

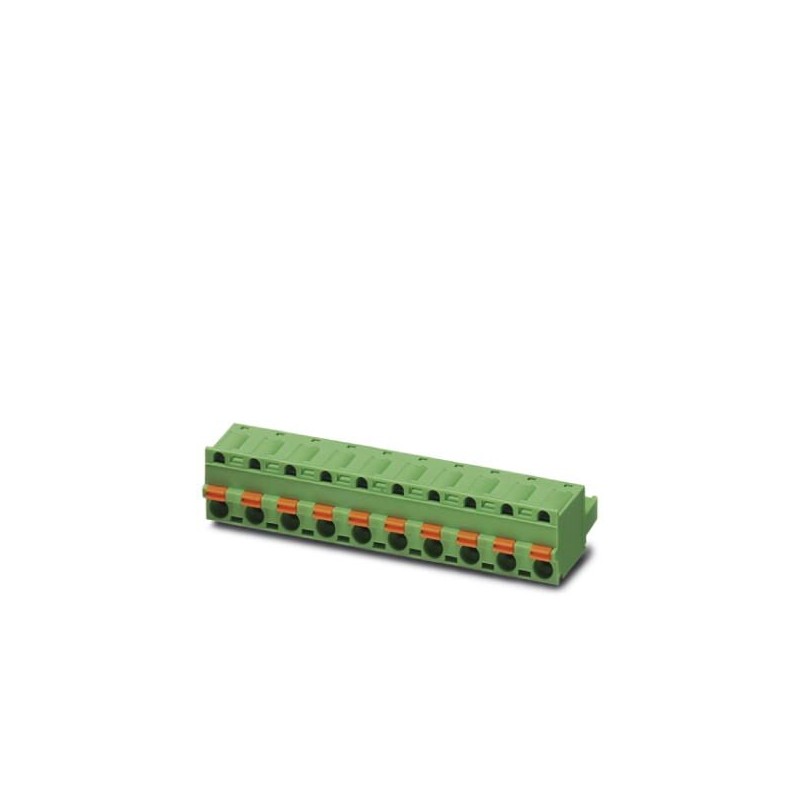

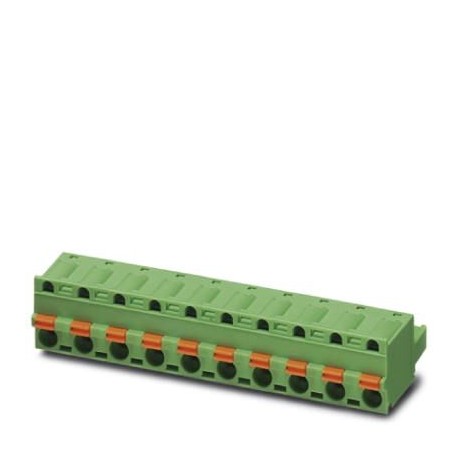

GFKC 2,5/12-ST-7,62 BD:X14 1776753 PHOENIX CONTACT Printed-circuit board-Stecker
GFKC 2,5/12-ST-7,62 BD:X14
1776753
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 630 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Pole: 12, Anzahl der Anschlüsse: 12, Artikelfamilie: GFKC 2.5/.. -ST, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Polzahl: 12, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Farbe: grün, Kontaktoberfläche: Zinn
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1776753 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356516556 |
| Gewicht pro Stück (exklusive Verpackung) | 24,361 g |
| Gewicht pro Stück (inklusive Verpackung) | 25,668 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Zurück nach oben
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattensteckverbinder |
|---|---|
| Stecksystem | CLASSIC COMBICON |
| Kontaktart | Buchse (female) |
| Artikelfamilie | GFKC 2,5/..-ST |
| Rastermaß | 7,62 mm |
| Polzahl | 12 |
| Anschlussart | Push-in-Federanschluss |
| Verriegelung | ohne |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 12 |
| Anzahl der Potenziale | 12 |
Elektrische Kenndaten
| Nennstrom | 12 A |
|---|---|
| Nennspannung | 630 V |
| Bemessungsspannung | 400 V |
| Bemessungsspannung (III/2) | 630 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Anschlussvermögen
| Anschlussart | Push-in-Federanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Lehrdorn a x b / Durchmesser | 2,8 mm x 2,0 mm / 2,4 mm |
| Abisolierlänge | 10 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Farbe Gehäuse | grün (6021) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Materialangaben - Betätigungselement
| Isolierstoff | PBT |
|---|---|
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 25,56 mm |
| Breite [ w ] | 89,52 mm |
| Höhe [ h ] | 15 mm |
| Rastermaß | 7,62 mm |
| Bauhöhe (Höhe ohne Lötpin) | 15 mm |
| Maß a | 83,82 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Anschluss und Verbindungsmethode
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 2,5 mm² / starr / > 50 N | |
| 2,5 mm² / flexibel / > 50 N |
Mechanische Prüfungen nach Norm
| Prüfspezifikation | DIN EN 61984 (VDE 0627) |
|---|---|
| Sichtprüfung | Prüfung bestanden DIN EN 60512-1-1:2003-01 |
| Maßprüfung | Prüfung bestanden DIN EN 60512-1-2:2003-01 |
| Beständigkeit von Aufschriften | Prüfung bestanden DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Anzahl der Zyklen | 25 |
| Steckkraft je Pol ca. | 8 N |
| Ziehkraft je Pol ca. | 6 N |
| Polarisation und Kodierung | Prüfung bestanden DIN EN 60512-13-5:2006-11 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-15-1:2009-03 |
| Prüfkraft je Pol | 36 N |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 5,5 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 5,5 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 5,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
Elektrische Prüfungen - Funktion
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|
Temperaturzyklen
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Temperaturzyklen | 192 |
Mechanische Prüfungen (A)
| Prüfspezifikation | DIN EN 61984 (VDE 0627) |
|---|---|
| Steckkraft je Pol ca. | 8 N |
| Ziehkraft je Pol ca. | 6 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
| Kontakthalterung im Einsatz Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Durchgangswiderstand R1 | 0,9 mΩ |
| Steckzyklen | 25 |
| Durchgangswiderstand R2 | 1 mΩ |
| Stehstoßspannung auf Meereshöhe | 7,3 kV |
| Stehwechselspannung | 3,31 kV |
| Isolationswiderstand benachbarte Pole | > 0,5 TΩ |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 7,3 kV |
| Stehwechselspannung | 3,31 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 12 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 7.62 mm |
| Rastermaß der Anschlüsse (EF006827) | 7.62 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 630 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
