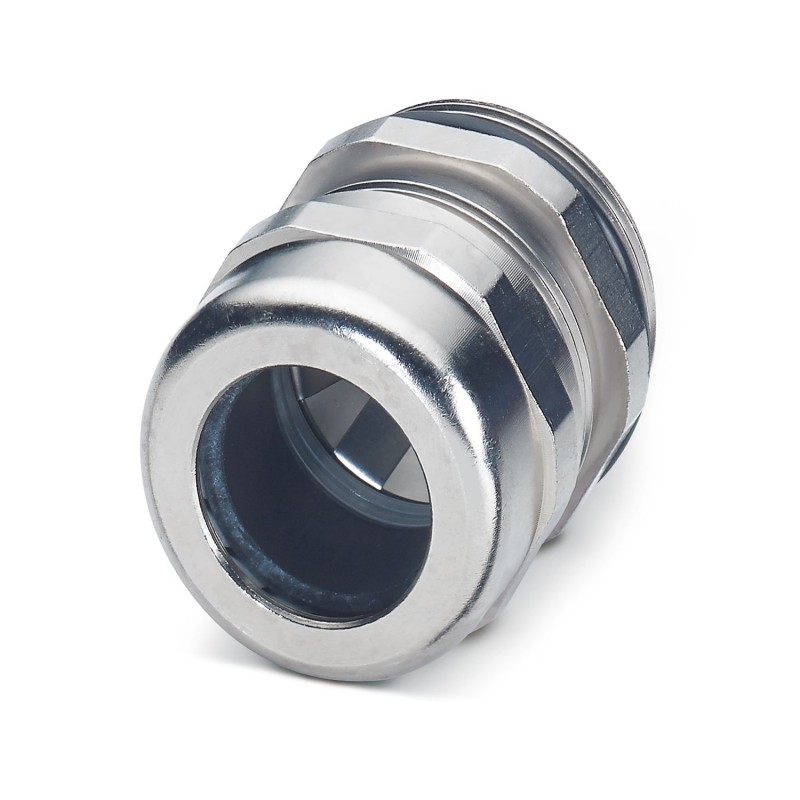

G-INSEC-M16-S68L-NCRS-S 1077099 PHOENIX CONTACT Kabelverschraubung, Material Verschraubung: Messing, vernick..
G-INSEC-M16-S68L-NCRS-S
1077099
PHOENIX_CONTACT
10
Kabelverschraubung, Material Verschraubung: Messing, vernickelt, Kabelaußendurchmesser 5 mm ... 10 mm, Schirmung: ja, Anschlussgewinde: M16 x 1,5, Farbe: silberfarben, mit O-Ring
Kabelverschraubung, verschraubt Anschlussmaterial: Messing, vernickelt, Außendurchmesser des Kabels 5 mm ... 10 mm, Schirmung: ja, Anschlussgewinde: M16 x 1,5, Farbe: silber, mit O-Ring
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1077099 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 690 (C-2-2019) |
| GTIN | 4055626789217 |
| Gewicht pro Stück (exklusive Verpackung) | 26,490 g |
| Gewicht pro Stück (inklusive Verpackung) | 26,490 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | TR (Türkei) |
Maße
| Schlüsselweite Überwurfmutter | 20 mm |
|---|---|
| Schlüsselweite Stutzen | 20 mm |
| Sechskant Eckmaß | 22 mm |
| Länge Anschlussgewinde | 7 mm |
| Durchmesser Durchgangsbohrung | 16,1 mm ... 16,2 mm |
| Leitungsaußendurchmesser | 5 mm ... 10 mm |
| 5 mm ... 10 mm (bei UL 514 B) | |
| Leitungsdurchmesser ohne Kabelmantel | 4 mm (Durchmesser des Schirmgeflechts) |
| Klemmbereich der Zugentlastungsschelle | 6,00 mm ... 10,00 mm (bei UL 514 B) |
Umgebungsbedingungen
| Schutzart (IP) | IP68 (5 bar, 30 Minuten) |
|---|---|
| Schutzart (NEMA) | 4X |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
Allgemein
| Material Verschraubung | Messing, vernickelt |
|---|---|
| Material Einsatz | Polyamid 6 |
| Material Kabeldichtung | CR |
| Material O-Ring | Perbunan |
| Geschirmt | ja |
| Gewindeart Anschlussseite | M16 x 1,5 |
| Anzugsdrehmoment | 7 Nm (Überwurfmutter) |
| 7 Nm (Stutzen: EN 62444) | |
| 8 Nm (bei UL 514 B: Überwurfmutter) | |
| Farbe | silberfarben |
| Kategorie der Schlageinwirkung | 6 |
| Ausführung der Zugentlastung | A |
| Montagehinweis | Methode 1 Außenmantel trennen, jedoch nicht abziehen. Die Leitung durch die Verschraubung führen und anschließend den Außenmantel abziehen. Nun die Leitung zurückziehen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. Methode 2 Schirmgeflecht ca. 15 ... 20 mm über den Außenmantel zurückschlagen. Die Leitungen in die Verschraubung einführen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. |
| Hersteller | BIMED |
| Herstellerbezeichnung | BMEM-E1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
