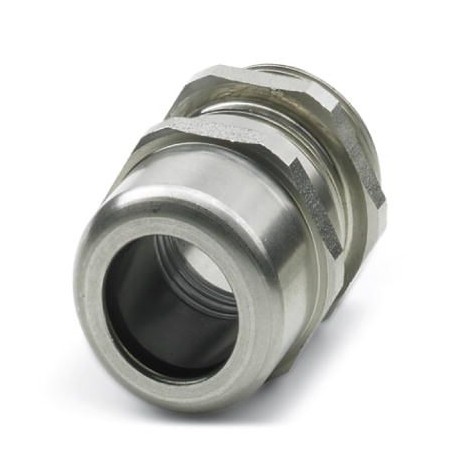

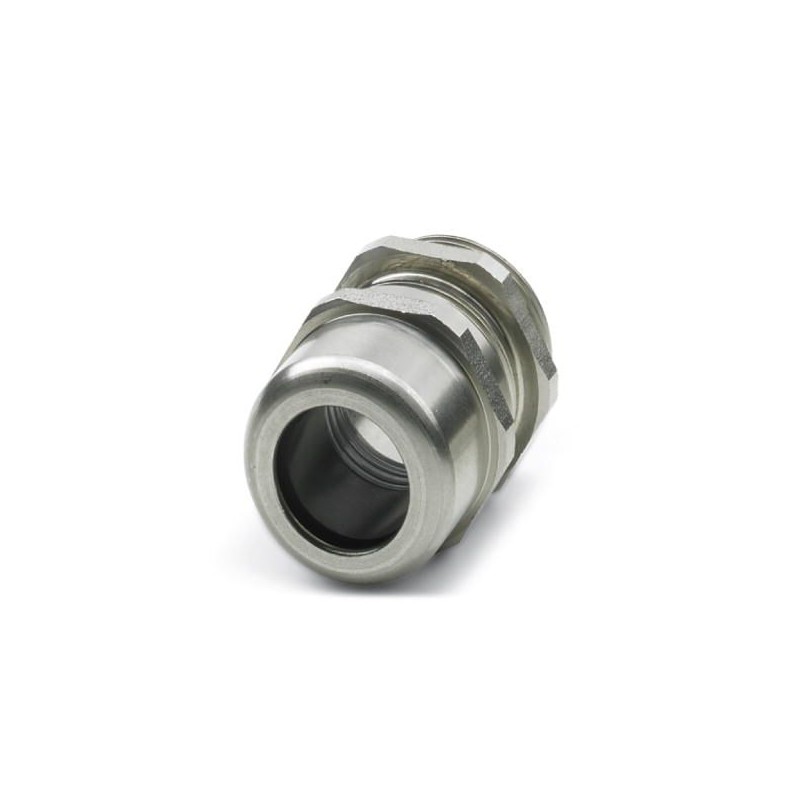

G-INS-M32-M68N-SNES-S 1424545 PHOENIX CONTACT Kabelverschraubung
G-INS-M32-M68N-SNES-S
1424545
PHOENIX_CONTACT
Kabelverschraubung
Kabelverschraubung, verschraubtes Anschlussmaterial: Edelstahl 1.4305, Außendurchmesser des Kabels 15 mm ... 21 mm, Schirmung: nein, Anschlussgewinde: M32 x 1,5, Farbe: silber, mit O-Ring
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend fünf hundert fünf und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 700 (C-2-2017) |
| GTIN | 4055626374505 |
| Gewicht pro Stück (exklusive Verpackung) | 90.000 g |
| Custom tariff number | Drei und siebzig Millionen zwei hundert neun und sechzig tausend acht und neunzig |
| Herkunftsland | TR (Türkei) |
Abmessungen
| Länge | 45 mm |
|---|---|
| Schlüsselweite, überwurfmutter | 36 mm |
| Schlüsselweite, Unterstützung | 36 mm |
| Sechskant-Winkel-dimension | 38,9 mm |
| Länge der Anschluss-Gewinde | 8 mm |
| Durchgangs-Loch Durchmesser | 32.1 mm ... 32.3 mm |
| Externe Durchmesser Kabel | 15 mm ... 21 mm |
| 17 mm ... 21 mm (für UL-514 B) |
Umgebungsbedingungen
| Schutzart | IP68 (5 bar, 30 min.) |
|---|---|
| IP66 | |
| IP69 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
Allgemeine
| Nein. der Leiter | Eins |
|---|---|
| Kabelverschraubung material | Edelstahl 1.4305 |
| Material, einfügen | Polyamid 6 |
| Kabel Dichtung material | Neopren |
| Dichtungsmaterial | Perbunan (O-ring) |
| Abgeschirmt | keine |
| Gewindeart Anschlussseite | M32 x 1,5 |
| Thread-Typ auf Anschlussseite | M32 |
| Drehmoment | 15 Nm (überwurfmutter) |
| 15 Nm (kabeltülle) | |
| 15 Nm (für UL514 B: überwurfmutter) | |
| Farbe | Silber |
| Auswirkungen der Kategorie | Vier |
| Ausführung der Zugentlastung | Ein |
| Montage-Anleitung | 1) Mount Schraub-Anschluss-Unterstützung im Gehäuse mit dem richtigen Drehmoment 2) Insert-Kabel 3) befestigen Sie die überwurfmutter mit dem richtigen Drehmoment |
| Hersteller | BIMED |
| Hersteller Bezeichnung | BMSC-E4 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 6.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 8.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 9.0Sieben und zwanzig Millionen eins hundert vier und vierzig tausend vier hundert zwei und dreißig
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | metrisch |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 8 mm |
| Schlüsselweite (EF000177) | 36 mm |
| Sechskant Eckmaß (EF005268) | 38.9 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 15 mm |
| Werkstoff (EF002169) | Kunststoff |
| Werkstoffgüte (EF001257) | Polyamid (PA) |
| Oberflächenschutz (EF000139) | unbehandelt |
| Halogenfrei (EF000025) | Nein |
| Schutzart (IP) (EF005474) | IP68 |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Mehrfach Dichteinsatz (EF005004) | Nein |
| Flachkabelverschraubung (EF004685) | Nein |
| Mit Zugentlastung (EF000878) | Ja |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Nein |
| Für Ex-Zone Gas (EF005728) | ohne |
| Für Ex-Zone Staub (EF008404) | ohne |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
