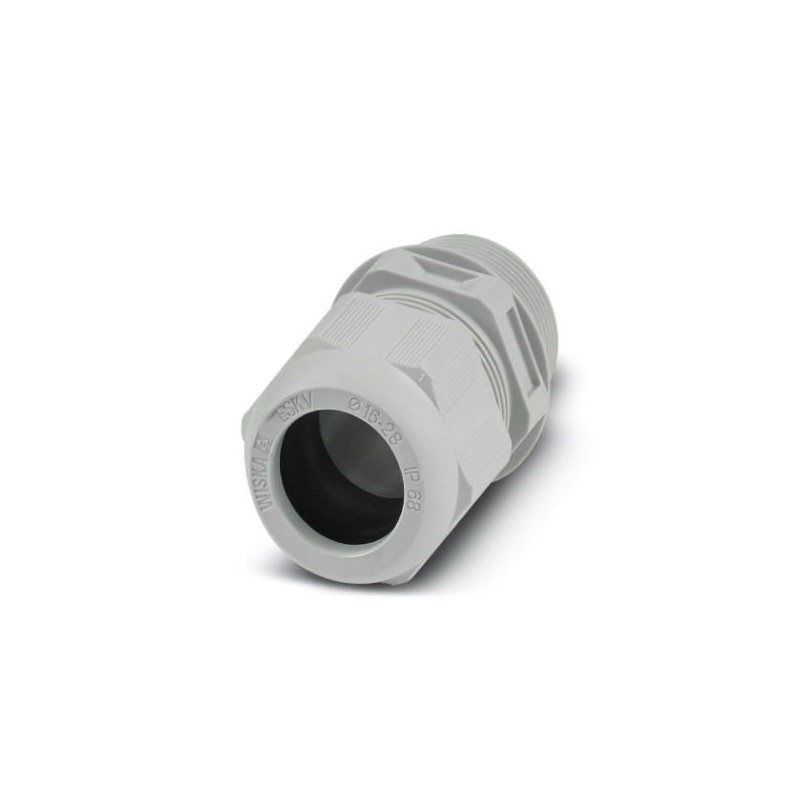

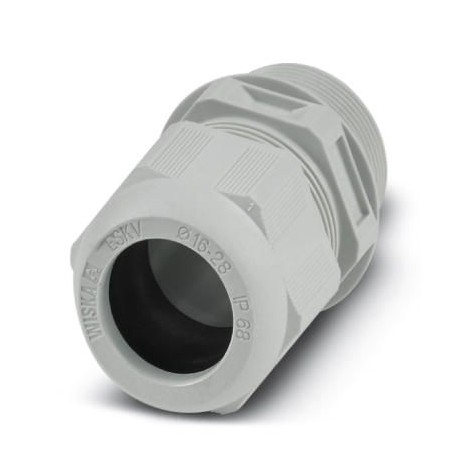

G-INS-M32-M68L-PEPDS-LG 1424517 PHOENIX CONTACT Kabelverschraubung
G-INS-M32-M68L-PEPDS-LG
1424517
PHOENIX_CONTACT
5
Kabelverschraubung
Kabelverschraubung, Verschraubungsmaterial: PA, Außendurchmesser des Kabels 13 mm ... 21 mm, Schirmung: nein, Anschlussgewinde: M32 x 1,5, Farbe: lichtgrau RAL 7035
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend fünf hundert siebzehn |
|---|---|
| Verpackungseinheit | 5 pc |
| Mindestbestellmenge | 5 pc |
| GTIN | 4055626374222 |
| Gewicht pro Stück (exklusive Verpackung) | 36.650 g |
| Custom tariff number | Neun und dreißig Millionen zwei hundert neun und sechzig tausend sieben und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge | 45 mm |
|---|---|
| Schlüsselweite, überwurfmutter | 36 mm |
| Schlüsselweite, Unterstützung | 36 mm |
| Sechskant-Winkel-dimension | 40 mm |
| Länge der Anschluss-Gewinde | 15 mm |
| Durchgangs-Loch Durchmesser | 32.1 mm ... 32.3 mm |
| Externe Durchmesser Kabel | 13 mm ... 21 mm |
| 14,6 mm ... 19.5 mm (UL) |
Umgebungsbedingungen
| Schutzart | IP68 (5 bar / 0,5 h) |
|---|---|
| IP69 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
Allgemeine
| Nein. der Leiter | Eins |
|---|---|
| Kabelverschraubung material | PA |
| Kabel Dichtung material | EPDM |
| Abgeschirmt | keine |
| Gewindeart Anschlussseite | M32 x 1,5 |
| Thread-Typ auf Anschlussseite | M32 |
| Drehmoment | 4 Nm (überwurfmutter) |
| 15 Nm (kabeltülle) | |
| Farbe | hellgrau RAL 7035 |
| Auswirkungen der Kategorie | Vier |
| Ausführung der Zugentlastung | Ein |
| Montage-Anleitung | 1) Mount Schraub-Anschluss-Unterstützung im Gehäuse mit dem richtigen Drehmoment 2) Insert-Kabel 3) befestigen Sie die überwurfmutter mit dem richtigen Drehmoment |
| Hersteller | WISKA |
| Hersteller Bezeichnung | ESKV-L 32 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 6.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 8.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 9.0Sieben und zwanzig Millionen eins hundert vier und vierzig tausend vier hundert zwei und dreißig
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | metrisch |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 15 mm |
| Schlüsselweite (EF000177) | 36 mm |
| Sechskant Eckmaß (EF005268) | 40 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 13 mm |
| Werkstoff (EF002169) | sonstige |
| Werkstoffgüte (EF001257) | sonstige |
| Oberflächenschutz (EF000139) | sonstige |
| Halogenfrei (EF000025) | Nein |
| Schutzart (IP) (EF005474) | IP68 |
| Farbe (EF000007) | grau |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Mehrfach Dichteinsatz (EF005004) | Nein |
| Flachkabelverschraubung (EF004685) | Nein |
| Mit Zugentlastung (EF000878) | Ja |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Nein |
| Für Ex-Zone Gas (EF005728) | ohne |
| Für Ex-Zone Staub (EF008404) | ohne |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
