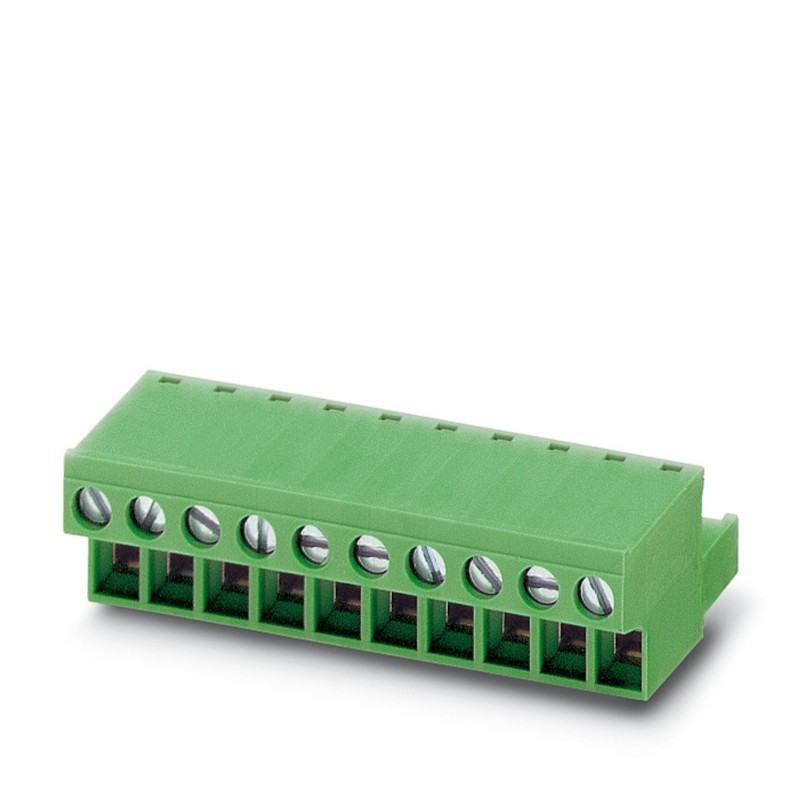

FRONT-MSTB 2,5/ 3-ST-5,0835BDM 1094609 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 12 A,..
FRONT-MSTB 2,5/ 3-ST-5,0835BDM
1094609
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Connector for printed circuit board, Nennstrom: 12 A, Polzahl: 3, raster: 5,08 mm, Anschlussart: Verbindung von Schraube-auf der Vorderseite, Farbe: Grau, Oberfläche Kontakte: Zinn
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: leuchtgrau, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 3, Artikelfamilie: FRONT-MSTB 2,5/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Frontverschraubung, Schraubklemmform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattensteckverbinder, Nennquerschnitt: 2,5 mm2, Farbe: lichtgrau, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Buchse, Anzahl der Reihen: 1, Anzahl der Positionen: 3, Lieferprogramm: FRONT-MSTB 2,5/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Frontverschraubung, Schraubenkopfform: L Geschlitzt, Anschlussrichtung Leiter/Leiterplatte: 0°, Verriegelungsclip: - Verriegelungsclip, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Montage: ohne, Art der Verpackung: im Karton verpackt
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplatten-Steckverbinder |
| Produktfamilie | FRONT-MSTB 2,5/.. -ST |
| Produktlinie | COMBICON Steckverbinder M |
| Anzahl der Positionen | 3 |
| Pech | 5,08 Millimeter |
| Anzahl der Zeilen | 1 |
| Stand der Datenverwaltung | |
| Überarbeitung des Artikels | 00 |
| Nennstrom IN | 12 A |
| Nennspannung UN | 320 V |
| Kontaktwiderstand | 1,5 mΩ |
| Nennspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Nennspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| Nennspannung (II/2) | 630 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Verbindungstechnik | |
| Typ | Norm |
| Steckverbinder-System | COMBICON MSTB 2,5 |
| Nennquerschnitt | 2,5 mm² |
| Art des Kontaktanschlusses | Steckdose |
| Verriegelung | |
| Art der Verriegelung | ohne |
| Montageflansch | ohne |
| Leiter-Anschluss | |
| Verbindungsmethode | Frontseitige Verschraubung |
| Richtung der Leiter-/Leiterplattenverbindung | 0 ° |
| Leiterquerschnitt starr | 0,34 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv | 0,2 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Zylindrisches Messgerät a x b / Durchmesser | 2,8 mm x 2,0 mm / 2,4 mm |
| Stripping-Länge | 10 mm |
| Antriebsform Schraubenkopf | Geschlitzt (L) |
| Anzugsmoment | 0,5 Nm ... 0,6 Nm |
| Spezifikationen für Aderendhülsen ohne Isolierkragen | |
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Spezifikationen für Aderendhülsen mit Isolierkragen | |
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Materialdaten - Kontakt | |
| Hinweis | WEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201 |
| Kontaktmaterial | Cu-Legierung |
| Oberflächenbeschaffenheit | feuerverzinnt |
| Klemmpunkt der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Kontaktfläche der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Materialdaten - Gehäuse | |
| Farbe (Gehäuse) | hellgrau (7035) |
| Isoliermaterial | PAPA |
| Dämmstoffgruppe | Ich |
| CTI nach IEC 60112 | 600 |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Pech | 5,08 Millimeter |
| Breite [w] | 15,24 Millimeter |
| Höhe [h] | ca. 14,9 mm |
| Länge [l] | 27,2 Millimeter |
| Hinweise zur Bedienung | Gemäß IEC 61984 haben COMBICON-Steckverbinder keine Schaltleistung (COC). Während des bestimmungsgemäßen Gebrauchs dürfen sie nicht eingesteckt oder getrennt werden, wenn Spannung geführt wird oder unter Last steht. |
| Prüfung auf Beschädigung und Lockerung des Leiters | |
| Spezifikation | IEC 60999-1:1999-11 |
| Ergebnis | Test bestanden |
| Auszugstest | |
| Spezifikation | IEC 60999-1:1999-11 |
| Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert | 0,34 mm² / massiv / > 15 N |
| 0,2 mm² / flexibel / > 10 N | |
| 2,5 mm² / massiv / > 50 N | |
| 2,5 mm² / flexibel / > 50 N | |
| Steck- und Abzugskräfte | |
| Spezifikation | IEC 60512-13-2:2006-02 |
| Ergebnis | Test bestanden |
| Nein. der Zyklen | 25 |
| Einsteckstärke pro Pos. ca. | 8 N |
| Entzugskraft pro Pos. ca. | 6 N |
| Drehmoment-Test | |
| Spezifikation | IEC 60999-1:1999-11 |
| Widerstand gegen Inschriften | |
| Spezifikation | IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Polarisation und Kodierung | |
| Spezifikation | IEC 60512-13-5:2006-02 |
| Ergebnis | Test bestanden |
| Sichtprüfung | |
| Spezifikation | IEC 60512-1-1:2002-02 |
| Ergebnis | Test bestanden |
| Maßprüfung | |
| Spezifikation | IEC 60512-1-2:2002-02 |
| Ergebnis | Test bestanden |
| Vibrationstest | |
| Spezifikation | IEC 60068-2-6:2007-12 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Anweisungen zum Testen | X-, Y- und Z-Achse |
| Dauerhaftigkeitstest | |
| Spezifikation | IEC 60512-9-1:2010-03 |
| Stoßspannungsfestigkeit auf Meereshöhe | 4,8 kV |
| Übergangswiderstand R1 | 1,5 mΩ |
| Übergangswiderstand R2 | 1,5 mΩ |
| Einfüge-/Entnahmezyklen | 25 |
| Isolationswiderstand, benachbarte Positionen | > 5 MΩ |
| Klimaprüfung | |
| Spezifikation | ISO 6988:1985-02 |
| Korrosive Beanspruchung | 0,2 DM3ALSO2auf 300 DM3/40 °C/1 Zyklus |
| Thermische Beanspruchung | 100 °C/168 h |
| Netzfrequenz-Spannungsfestigkeit | 2,21 kV |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (abhängig von der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermischer Test Testgruppe C | |
| Spezifikation | IEC 60512-5-1:2002-02 |
| Geprüfte Anzahl der Positionen | 12 |
| Isolationswiderstand | |
| Spezifikation | IEC 60512-3-1:2002-02 |
| Isolationswiderstand, benachbarte Positionen | > 5 MΩ |
| Luft- und Kriechstrecken | |
| Spezifikation | IEC 60664-1:2007-04 |
| Dämmstoffgruppe | Ich |
| Vergleichender Tracking-Index (IEC 60112) | CTI 600 |
| Bemessungs-Isolationsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (III/3) | 3 mm |
| minimale Kriechstrecke (III/3) | 3,2 Millimeter |
| Bemessungs-Isolationsspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| minimaler Abstandswert - inhomogenes Feld (III/2) | 3 mm |
| minimale Kriechstrecke (III/2) | 3 mm |
| Bemessungs-Isolationsspannung (II/2) | 630 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (II/2) | 3 mm |
| minimale Kriechstrecke (II/2) | 3,2 Millimeter |
| Art der Verpackung | verpackt in Karton |
