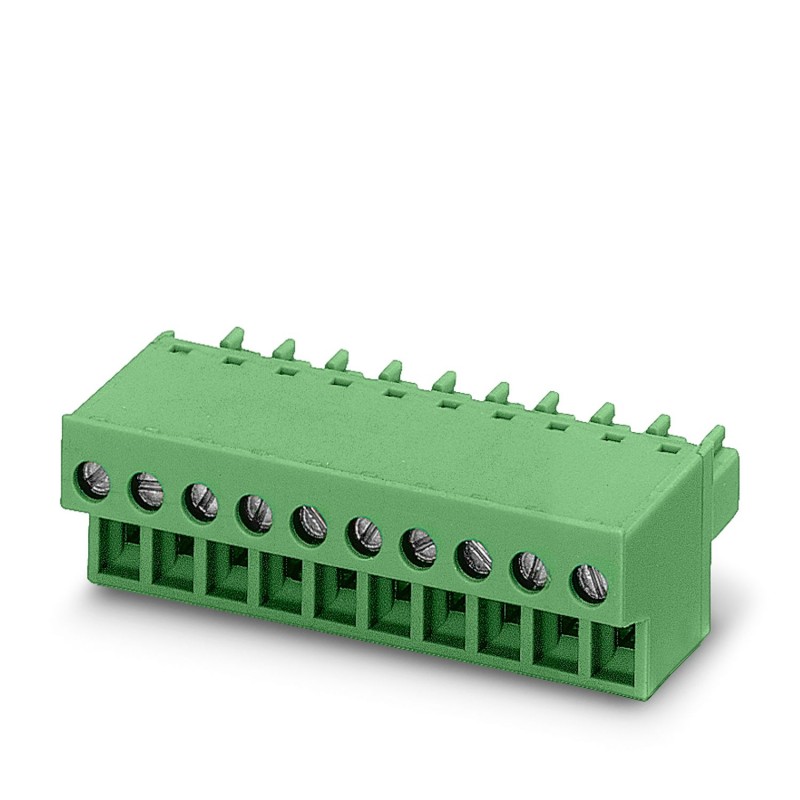

FRONT-MC 1,5/20-ST-3,81 BKBDWH 1862628 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspann..
FRONT-MC 1,5/20-ST-3,81 BKBDWH
1862628
PHOENIX_CONTACT
50
Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 20, Rastermaß: 3,81 mm, Anschlussart: Frontschraubanschluss, Farbe: schwarz, Kontaktoberfläche: Zinn
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1862628 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626533537 |
| Gewicht pro Stück (exklusive Verpackung) | 25,049 g |
| Gewicht pro Stück (inklusive Verpackung) | 26,586 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Zurück nach oben
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattensteckverbinder |
|---|---|
| Stecksystem | MINI COMBICON |
| Kontaktart | Buchse (female) |
| Artikelfamilie | FRONT-MC 1,5/..-ST |
| Rastermaß | 3,81 mm |
| Polzahl | 20 |
| Anschlussart | Frontschraubanschluss |
| Antriebsform Schraubenkopf | Längsschlitz |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 20 |
| Anzahl der Potenziale | 20 |
Elektrische Kenndaten
| Nennstrom | 8 A |
|---|---|
| Nennspannung | 160 V |
| Bemessungsspannung | 160 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Anschlussvermögen
| Anschlussart | Frontschraubanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG / kcmil | 28 ... 16 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 0,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,34 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 0,5 mm² |
| Lehrdorn a x b / Durchmesser | 2,4 mm x 1,5 mm / 1,6 mm |
| Abisolierlänge | 9 mm |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
Angaben zu Aderendhülsen
| Aderendhülsen ohne Isolierkragen, nach DIN 46228-1 | Querschnitt: 0,25 mm²; Länge: 7 mm ... 9 mm |
|---|---|
| Querschnitt: 0,34 mm²; Länge: 7 mm ... 9 mm | |
| Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm | |
| Querschnitt: 0,75 mm²; Länge: 8 mm ... 9 mm | |
| Querschnitt: 1 mm²; Länge: 8 mm ... 9 mm | |
| Querschnitt: 1,5 mm²; Länge: 9 mm | |
| Aderendhülsen mit Isolierkragen, nach DIN 46228-4 | Querschnitt: 0,25 mm²; Länge: 8 mm ... 9 mm |
| Querschnitt: 0,34 mm²; Länge: 8 mm ... 9 mm | |
| Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Farbe Gehäuse | schwarz (9005) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 21,7 mm |
| Breite [ w ] | 76,99 mm |
| Höhe [ h ] | 12,3 mm |
| Rastermaß | 3,81 mm |
| Bauhöhe (Höhe ohne Lötpin) | 12,3 mm |
| Maß a | 72,39 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Anschluss und Verbindungsmethode
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,14 mm² / starr / > 10 N |
| 0,14 mm² / flexibel / > 10 N | |
| 1,5 mm² / starr / > 40 N | |
| 1,5 mm² / flexibel / > 40 N |
Mechanische Prüfungen nach Norm
| Sichtprüfung | Prüfung bestanden DIN EN 60512-1-1:2003-01 |
|---|---|
| Maßprüfung | Prüfung bestanden DIN EN 60512-1-2:2003-01 |
| Beständigkeit von Aufschriften | Prüfung bestanden DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Anzahl der Zyklen | 25 |
| Steckkraft je Pol ca. | 7 N |
| Ziehkraft je Pol ca. | 5 N |
| Polarisation und Kodierung | Prüfung bestanden DIN EN 60512-13-5:2006-11 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-15-1:2009-03 |
| Prüfkraft je Pol | 24 N |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 1,5 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 1,5 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 2 mm |
| Mindestwert der Kriechstrecke (III/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 1,6 mm |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 7 N |
|---|---|
| Ziehkraft je Pol ca. | 5 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
| Kontakthalterung im Einsatz Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Durchgangswiderstand R1 | 1,6 mΩ |
| Steckzyklen | 25 |
| Durchgangswiderstand R2 | 1,7 mΩ |
| Stehstoßspannung auf Meereshöhe | 2,95 kV |
| Stehwechselspannung | 1,39 kV |
| Isolationswiderstand benachbarte Pole | > 5 TΩ |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 2,95 kV |
| Stehwechselspannung | 1,39 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
