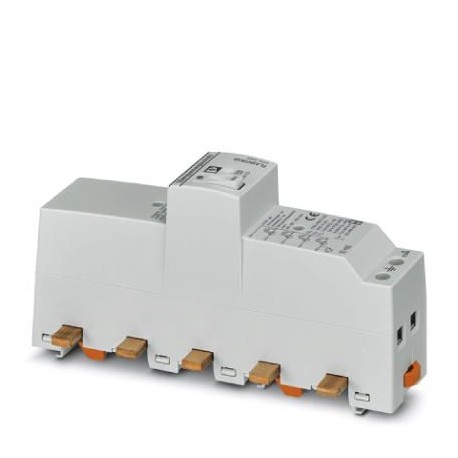

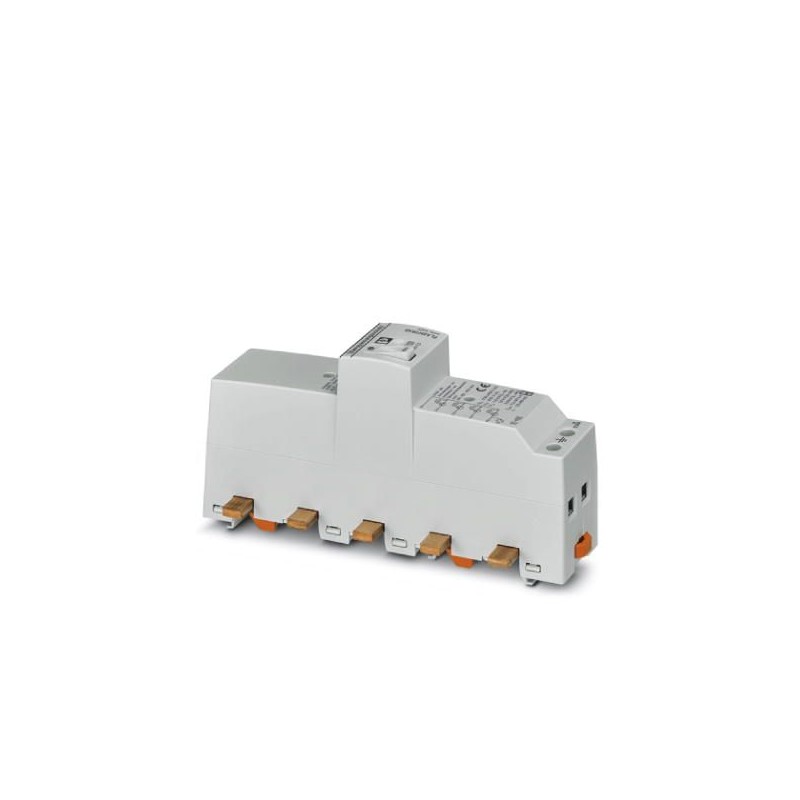

FLT-SEC-ZP-3S-255/7,5 1074741 PHOENIX CONTACT Kombination Typ 1/2 Schutzeinrichtung
FLT-SEC-ZP-3S-255/7,5
1074741
PHOENIX_CONTACT
Kombination Typ 1/2 Schutzeinrichtung
Blitzstromladegerät nach Typ 1/Klasse I für dreiphasige Stromversorgungsnetze mit getrennten N und PE (L1, L2, L3, PE, N). Geeignet für den Potentialanschluss in Installationen ohne externen Blitzschutz mit und ohne Freileitungsstrom. Zur Montage auf 40 mm Sammelschienensystemen.
Erdung, Blitz- und Überspannungsschutz > Blitzstromableiter für Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier und siebzig tausend sieben hundert eins und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626774190 |
| Gewicht pro Stück (exklusive Verpackung) | 829.800 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP30 (Eingebaut) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 6000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Allgemeine
| IEC-test-Einstufung | I + II |
|---|---|
| T1 + T2 | |
| De Typ | T1 + T2 |
| IEC-Stromversorgung | TN-S |
| TT | |
| Mode Schutz | L-N |
| L-PE | |
| N-PE | |
| Montage-Typ | Sammelschiene 40 mm |
| Farbe | lichtgrau RAL 7035 |
| Gehäuse material | PA 6.6-FR |
| PC | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | Sammelschienen-Modul, einteilig |
| Anzahl der Positionen | Vier |
| Surge Schutz Fehler Meldung | optische |
Schutzschaltung
| Nennspannung UN | 230/400 V AC (TN-S) |
|---|---|
| 230/400 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Spannung UC | 255 V AC |
| Fehlerstrom-ichPE | ≤ 5 µA |
| Nennentladestrom In(8/20) µs (L-N) | 20 kA |
| Nennentladestrom In(8/20) µs (L-PE) | 20 kA |
| Nennentladestrom In(8/20) µs (N-PE) | 80 kA |
| Impulse discharge current (10/350) µs (L-N), kostenlos | 3.75 Als |
| Impulse discharge current (10/350) µs (L-N), die spezifische Energie | 15 kJ/Ω |
| Impulse discharge current (10/350) µs (L-N), peak current value Iimp | 7,5 kA |
| Impulse discharge current (10/350) µs (L-PE), kostenlos | 3.75 Als |
| Impulse discharge current (10/350) µs (L-PE), die spezifische Energie | 15 kJ/Ω |
| Impulse discharge current (10/350) µs (L-PE) peak current value Iimp | 7,5 kA |
| Impulse discharge current (10/350) µs (N-PE), kostenlos | 15 Als |
| Impulse discharge current (10/350) µs (N-PE), die spezifische Energie | 225 kJ/Ω |
| Impulse discharge current (10/350) µs (N-PE) peak current value Iimp | 30 kA |
| Folgen Sie der current-interrupt-rating Ifi(L-N) | 25 kA |
| Folgen Sie der current-interrupt-rating Ifi(L-PE) | 25 kA |
| Folgen Sie der current-interrupt-rating Ifi(N-PE) | 100 A |
| Kurzschlussstrom ISCCR | 25 kA |
| Überspannungsschutz Stufe Up(L-N) | ≤ 1,5 kV |
| Überspannungsschutz Stufe Up(L-PE) | ≤ 2 kV |
| Überspannungsschutz Stufe Up(N-PE) | ≤ 1,5 kV |
| TOV-Verhalten bei UT(L-N) | 337 V AC (5 s / standhalten-Modus) |
| 442 V AC (120 min / safe failure mode) | |
| TOV-Verhalten bei UT(L-PE) | 442 V AC (120 min / standhalten-Modus) |
| 1455 V AC (200 ms / standhalten-Modus) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / standhalten-Modus) |
| Reaktionszeit tEin | ≤ 100 ns |
| Max. Sicherung fuse mit Zweig Verkabelung | 250 A (gG) |
Verbindungsdaten
| Verbindungs-Methode | Schraube terminal blocks |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 4,5 Nm |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt flexibel | 2,5 mm2 ... 35 mm2 |
| Leiterquerschnitt solid | 2,5 mm2 ... 35 mm2 |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert zweieCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert zweieCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert zwei
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
