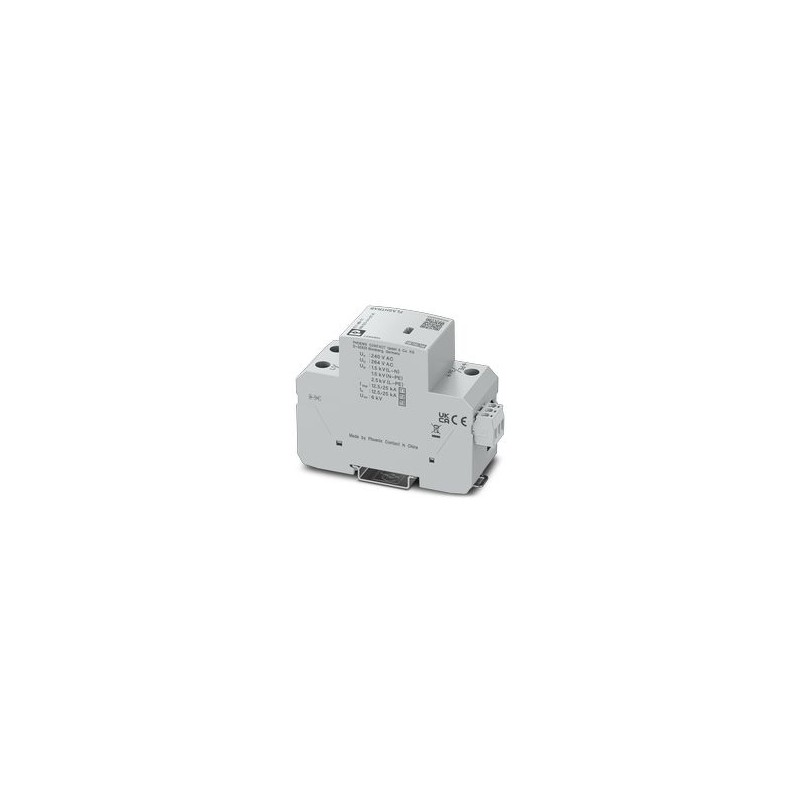

FLT-MB-T1-264/12.5-1+1-UT-R 1380657 PHOENIX CONTACT Kompakter, nicht einsteckbarer, lecksicherer Blitzübersp.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLT-MB-T1-264/12.5-1+1-UT-R 1380657 PHOENIX CONTACT Kompakter, nicht einsteckbarer, lecksicherer Blitzübersp..

FLT-MB-T1-264/12.5-1+1-UT-R

1380657

PHOENIX_CONTACT

Kompakter, nicht einsteckbarer, lecksicherer Blitzüberspannungs-/Stromüberspannungsschutz, basierend auf verschleißfreier Kohlenstofflichtbogenschutztechnologie, für einphasige Stromversorgungsnetze mit getrennten N und PE (3-Adrige System: L1, N, PE), geeignet für den Einsatz stromaufwärts des Messmeters, Rangierkapazität bis zu 50 kA für Blitzschutzklassen III und IV, mit Fernsignal.

Blitzstromableiter / ableitstromfestes, steckbares Überspannungsschutzgerät auf Basis von Lichtbogenableitern für einphasige Stromversorgungsnetze mit getrenntem N und PE (3-Leiter-System: L1, N, PE), für den Einsatz vor dem Zähler, für Blitzschutzklassen III und IV, mit Fernsignal.

Leckstromfreier nicht-steckbarer Blitzstrom- / Überspannungsableiter auf Funkenstreckenbasis für 1-phasige Stromversorgungsnetze mit separatem N und PE (3-Leitersystem: L1, N, PE), für den Einsatz im Vorzählerbereich, für die Blitzschutzklassen III und IV, mit Fernmeldung.

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Blitzstromableiter für Energietechnik

Trabtech (TT)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $382.39
Stückpreis: $382.39
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
IEC-PrüfklasseT1 + T2 + T3
I + II + III
EN TypeT1 + T2 + T3
Stromversorgungssystem IECTN-S
TT
BauformTragschienenmodul einteilig
ProdukttypKombiableiter
Polzahl4
Meldung Überspannungsschutz defektoptisch, Fernmeldekontakt
Isolationseigenschaften
ÜberspannungskategorieIV (zwischen Haupt- und Hilfsstromkreis)
II (Hilfsstromkreis)
Verschmutzungsgrad2
Elektrische Eigenschaften
Nennfrequenz fN50 Hz (60 Hz)
Anzeige / Fernmeldung
Benennung AnschlussDefektfernmeldekontakt
SchaltfunktionWechsler
Betriebsspannung12 V AC ... 250 V AC
125 V DC (200 mA DC)
Betriebsstrom10 mA AC ... 0,5 A AC
0,5 A DC (30 V DC)
Anschlussdaten
Leiterquerschnitt AWG(umgerechnet nach IEC)
AnschlussartSchraubanschluss
SchraubengewindeM5
Anzugsdrehmoment3 Nm (2,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Abisolierlänge18 mm
Leiterquerschnitt flexibel2,5 mm² ... 25 mm²
Leiterquerschnitt starr2,5 mm² ... 35 mm²
Leiterquerschnitt AWG13 ... 2
AnschlussartGabelkabelschuh
Leiterquerschnitt flexibel2,5 mm² ... 25 mm²
Defektfernmeldekontakt
AnschlussartSteck-/Schraubanschluss über COMBICON
SchraubengewindeM2
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Abisolierlänge7 mm
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Maße
Breite36 mm
Höhe99,7 mm
Tiefe76,6 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit2 TE
Materialangaben
Farbelichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94V-0
CTI-Wert des Materials600
IsolierstoffPBT
MaterialgruppeI
Material GehäusePBT
Mechanische Eigenschaften
Mechanische Daten
Offene SeitenwandNein
Schutzschaltung
SchutzpfadeL-N
L-PE
N-PE
Nennspannung UN240/415 V AC (TN-S)
240/415 V AC (TT)
Nennfrequenz fN50 Hz (60 Hz)
Höchste Dauerspannung UC264 V AC
Nennlaststrom IL80 A (< 55 °C)
Schutzleiterstrom IPE≤ 0,01 mA
Nennableitstoßstrom In(8/20) µs (L-N)12,5 kA
Nennableitstoßstrom In(8/20) µs (L-PE)12,5 kA
Nennableitstoßstrom In(8/20) µs (N-PE)25 kA
Kombinierter Stoß UOC6 kV
Blitzprüfstrom (10/350) µs (L-N), Ladung6,25 As
Blitzprüfstrom (10/350) µs (L-N), spezifische Energie39 kJ/Ω
Blitzprüfstrom (10/350) µs (L-N), Stromscheitelwert Iimp12,5 kA
Blitzprüfstrom (10/350) µs (L-PE), Ladung6,25 As
Blitzprüfstrom (10/350) µs (L-PE), spezifische Energie39 kJ/Ω
Blitzprüfstrom (10/350) µs (L-PE), Stromscheitelwert Iimp12,5 kA
Blitzprüfstrom (10/350) µs (N-PE), Ladung12,5 As
Blitzprüfstrom (10/350) µs (N-PE), spezifische Energie160 kJ/Ω
Blitzprüfstrom (10/350) µs (N-PE), Stromscheitelwert Iimp25 kA
Gesamtableitstoßstrom Itotal(10/350) µs25 kA
Folgestromlöschfähigkeit Ifi(L-N)25 kA
Folgestromlöschfähigkeit Ifi(N-PE)100 A
Kurzschlussfestigkeit ISCCR25 kA
Schutzpegel Up(L-N)≤ 1,5 kV
Schutzpegel Up(L-PE)≤ 2,5 kV
Schutzpegel Up(N-PE)≤ 1,5 kV
Restspannung Ures(L-N)≤ 1,5 kV (bei In)
Restspannung Ures(L-PE)≤ 2,5 kV (bei In)
Restspannung Ures(N-PE)≤ 1,5 kV (bei In)
TOV-Verhalten bei UT(L-N)457 V AC (5 s / withstand mode)
457 V AC (120 min / withstand mode)
TOV-Verhalten bei UT(N-PE)1200 V AC (200 ms / withstand mode)
Ansprechzeit tA≤ 100 ns
Maximale Vorsicherung bei V‑Durchgangsverdrahtung80 A (gG)
Maximale Vorsicherung bei Stichleitungsverdrahtung160 A (gG)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20 (im eingebauten Zustand)
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Höhenlage≤ 2000 m (Betriebsspannung Fernmeldekontakt ≤ 250 V)
≤ 5000 m (Betriebsspannung Fernmeldekontakt ≤ 150 V)
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)2g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb)0,5g (9 - 200 Hz / 2,5 h / X, Y, Z)
Normen und Bestimmungen
Normen/BestimmungenIEC 61643-11
Hinweis2011
Normen/BestimmungenEN 61643-11
Hinweis2012
Montage
MontageartTragschiene: 35 mm

ETIM for 1380657 Erdung, Blitz- und Überspannungsschutz (EC000381)
Merkmal Wert
Netzform DC (EF009926) Nein
Netzform IT (EF009927) Nein
Netzform TN (EF009928) Nein
Netzform TN-C (EF009929) Nein
Netzform TN-C-S (EF009933) Nein
Netzform TN-S (EF009930) Ja
Netzform TT (EF009931) Nein
Netzform sonstige (EF009932) Nein
Blitzstoßstrom (10/350 µs) (EF000421) 12.5 kA
Höchste Dauerspannung AC (EF004198) 264 V
Schutzpegel L-N (EF004236) 2.5 kV
Schutzpegel N-PE (EF008796) 1.5 kV
Folgestromlöschfähigkeit (EF004193) 50 kA
Montageart (EF000003) Hutschiene TH35
Baugröße (EF002566) sonstige
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25 mm²
Mit Fernmeldekontakt (EF000422) Ja
Ausblasend (EF004181) Nein
Signalisierung am Gerät (EF004241) optisch
Prüfklasse Typ 1 (EF004229) Ja
Integrierte Vorsicherung (EF008797) Ja
Geeignet für Außengebrauch (EF003532) Nein
Schutzart (IP) (EF005474) IP20
