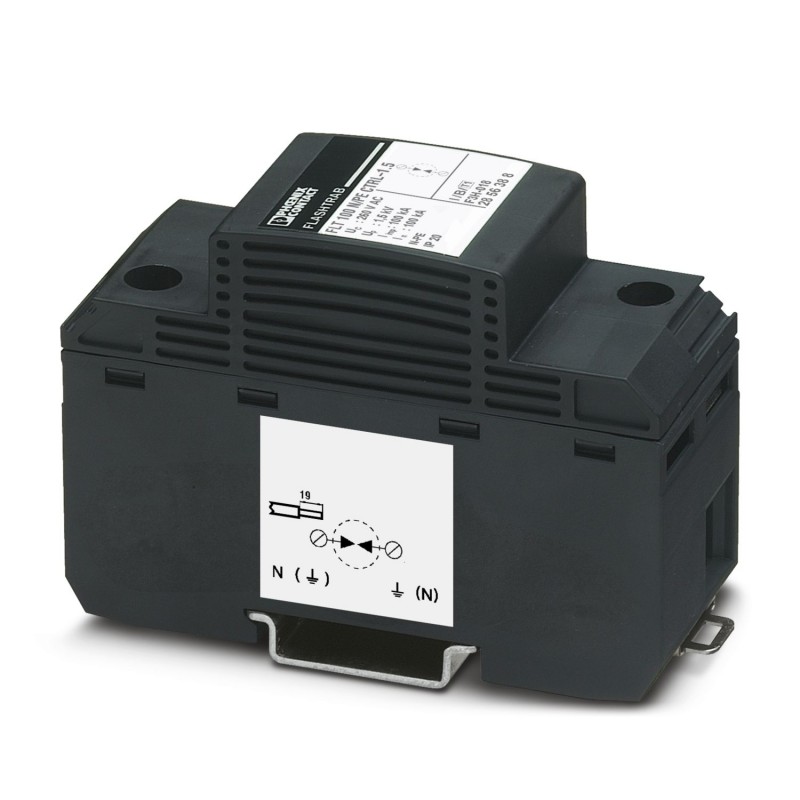

FLT 100 N/PE CTRL-3.0 2905834 PHOENIX CONTACT Kombiableiter Typ 1/2
FLT 100 N/PE CTRL-3.0
2905834
PHOENIX_CONTACT
Kombiableiter Typ 1/2
Blitzstromableiter mit gekapseltem N-PE-Lichtbogenableiter und Ansaugelektronik, einkanalig. Schutzstufe: 3 kV. Gehäusebreite: 35 mm (2 Stück)
Blitzstromableiter mit gekapselter N-PE-Funkenstrecke und Zündelektronik, 1-kanalig. Schutzpegel: 3 kV. Gehäusebreite: 35 mm (2TE)
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | |
| Hinweis | 100 % Ansprechstoßspannung (1,2/50) µs ≤ 1,5 kV |
| Produkttyp | Kombiableiter |
| IEC-Prüfklasse | I |
| T1 | |
| EN Type | T1 |
| Stromversorgungssystem IEC | TT |
| TN-S | |
| Bauform | Tragschienenmodul einteilig |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | keine |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anschlussart | Schraubklemmen |
| Schraubengewinde | M6 |
| Anzugsdrehmoment | 8 Nm |
| Abisolierlänge | 19 mm |
| Leiterquerschnitt flexibel | 35 mm² |
| Leiterquerschnitt starr | 10 mm² ... 50 mm² |
| Leiterquerschnitt AWG | 6 ... 1 |
| Maßzeichnung |  |
| Breite | 35,8 mm |
| Höhe | 89,8 mm |
| Tiefe | 65,8 mm |
| Teilungseinheit | 2 TE |
| Farbe | schwarz (RAL 9005) |
| grau (RAL 7042) | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PBT |
| Materialgruppe | I |
| Material Gehäuse | PBT |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | N-PE |
| Wirkungsrichtung | N-PE |
| Nennspannung UN | 230/400 V AC (TN - only N-PE) |
| 230/400 V AC (TT - only N-PE) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 260 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,1 mA |
| Standby-Leistungsaufnahme PC | ≤ 26 mVA |
| Nennableitstoßstrom In(8/20) µs | 100 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 50 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 2500 kJ/Ω |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 100 kA |
| Folgestromlöschfähigkeit Ifi | 100 A (260 V AC) |
| Schutzpegel Up | ≤ 3 kV |
| Ansprechstoßspannung bei 6 kV (1,2/50) µs | ≤ 3 kV |
| TOV-Verhalten bei UT | 1200 V AC (200 ms / withstand mode) |
| Ansprechzeit tA | ≤ 100 ns |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Ja |
| Netzform sonstige (EF009932) | Nein |
| Blitzstoßstrom (10/350 µs) (EF000421) | 100 kA |
| Höchste Dauerspannung AC (EF004198) | 260 V |
| Folgestromlöschfähigkeit (EF004193) | 0.1 kA |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 35 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Ausblasend (EF004181) | Nein |
| Signalisierung am Gerät (EF004241) | ohne |
| Prüfklasse Typ 1 (EF004229) | Ja |
| Integrierte Vorsicherung (EF008797) | Ja |
| Geeignet für Außengebrauch (EF003532) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
