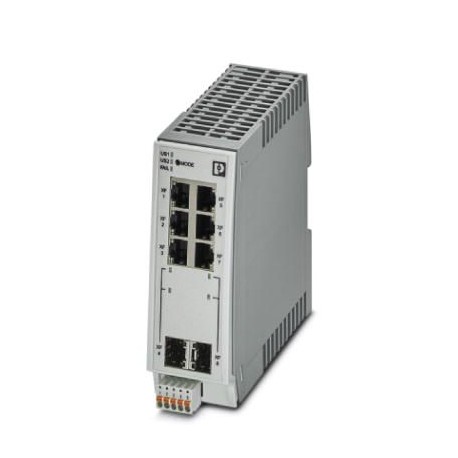

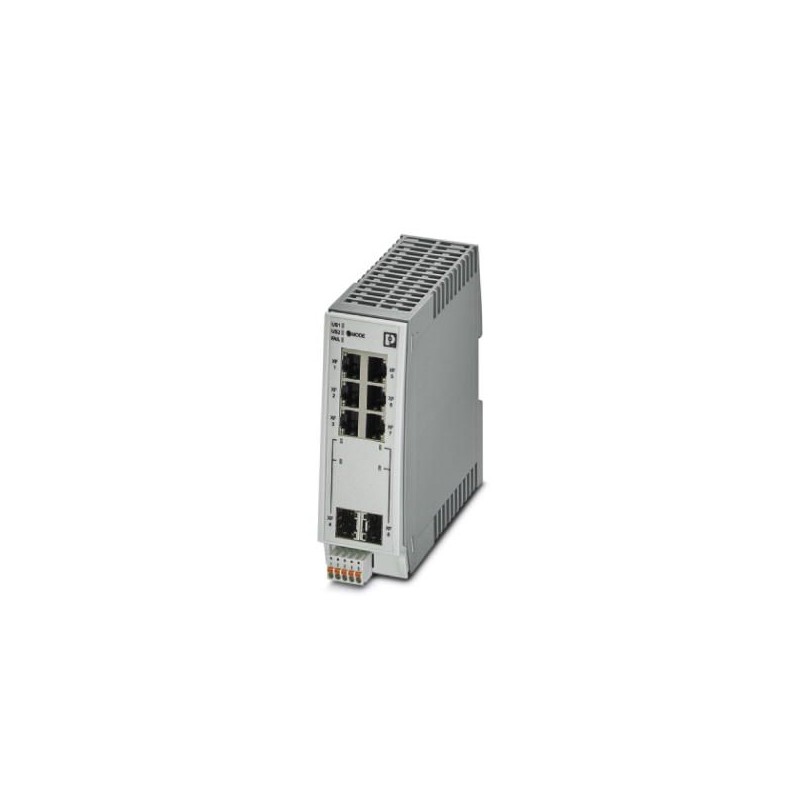

FL SWITCH 2206-2SFX 2702969 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH 2206-2SFX
2702969
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702969 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| GTIN | 4055626444406 |
| Gewicht pro Stück (exklusive Verpackung) | 439,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 458,700 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 68 kPa ... 108 kPa (3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 68 kPa ... 108 kPa (3000 m üNN) |
Schnittstellen
| Schnittstelle 1 | Ethernet (RJ45) |
|---|---|
| Anzahl der Ports | 6 (RJ45-Ports) |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
| Übertragungsphysik | Kupfer |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Übertragungslänge | 100 m (pro Segment) |
| Signal-LEDs | Datenempfang, Link-Status |
| Schnittstelle 2 | SFP-Modul |
| Anzahl der Ports | 2 (SFP-Ports) |
| Übertragungsphysik | Abhängig vom SFP-Modul |
| Übertragungsgeschwindigkeit | 100 MBit/s (vollduplex) |
| Übertragungslänge | bis zu 40 km (je nach verwendeter Faser/SFP-Modul) |
| Signal-LEDs | Datenempfang, Link-Status |
Funktion
| Grundfunktionalität | Store-and-forward Switch Normkonform nach IEEE 802.3 |
|---|---|
| Management | Web-based Management (HTTP/HTTPS) |
| SNMPv1/v2/v3 | |
| Command-line interface (Telnet, SSH) | |
| Diagnosefunktionen | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| N:1-Portmirroring | |
| Filterfunktionen | Quality of Service (8 Prioritätsklassen) |
| Port-Priorisierung | |
| VLAN (bis zu 32 VLANs) | |
| IGMP Snooping (32 Gruppen) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Redundanz | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| MAC Adresstabelle | 8k |
| IP-Parametrierung | DHCP-Client |
| DHCP Option 82 (Relay Agent) | |
| DHCP-Server (pool-basiert, port-basiert) | |
| BootP | |
| PROFINET-Gerätefunktion | PROFINET-Device |
| PROFINET-Conformance-Klasse | Conformance-Class B |
| Zeitsynchronisation | SNTP (Simple Network Time Protocol) |
| Status- und Diagnoseanzeigen | LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
| Meldekontakt Ansteuerspannung | 24 V DC (typisch) |
| Meldekontakt Ansteuerstrom | 200 mA (maximal 1 Minute) |
Netzausdehnungsparameter
| Kaskadiertiefe | Netz-, Linien- und Sternstruktur: beliebig |
|---|---|
| Maximale Leitungslänge (Twisted-Pair) | 100 m |
Versorgungsspannung
| Versorgungsspannung | 24 V DC (redundant) |
|---|---|
| Restwelligkeit | 3,6 VSS(innerhalb des zulässigen Spannungsbereiches) |
| Versorgungsspannungsbereich | 12 V DC ... 57 V DC |
| Stromaufnahme typisch | 280 mA (bei US= 24 V DC) |
| Stromaufnahme maximal | 1,4 A (bei US= 12 V DC und 70 °C Umgebungstemperatur) |
| Stromaufnahme | 230 mA |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Bauform AX | Buch-Bauform |
| Nettogewicht | 439 g |
| Material Gehäuse | Polycarbonat faserverstärkt |
| Hinweis | Support telefonisch und Vorort (Kostenpflichtig) |
| MTTF | 491,44 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 212,99 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 24,97 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) |
Anschlussdaten
| Anschlussart | Push-in-Federanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,25 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,25 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 9 mm |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2 |
| Vibration (Lagerung/Transport) | 5g, 150 Hz, nach IEC 60068-2-6 |
| Frei von lackbenetzungsstörenden Substanzen | Ja |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 150 Hz |
| ATEX | II 3G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA | UL 60079-0, Ed.6 / UL 60079-7, Ed.5 |
| UL, Kanada | CSA C22.2 NO.60079-0, Ed.3 / CSA C22.2 NO.60079-7:16 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
