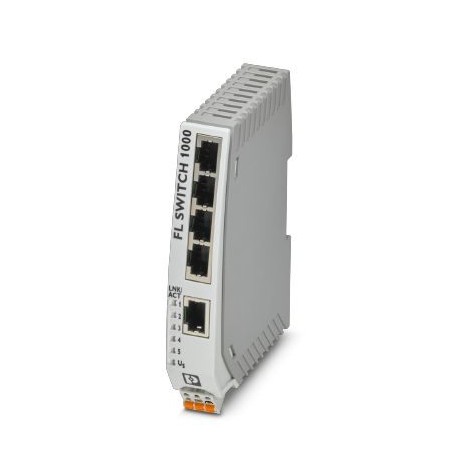

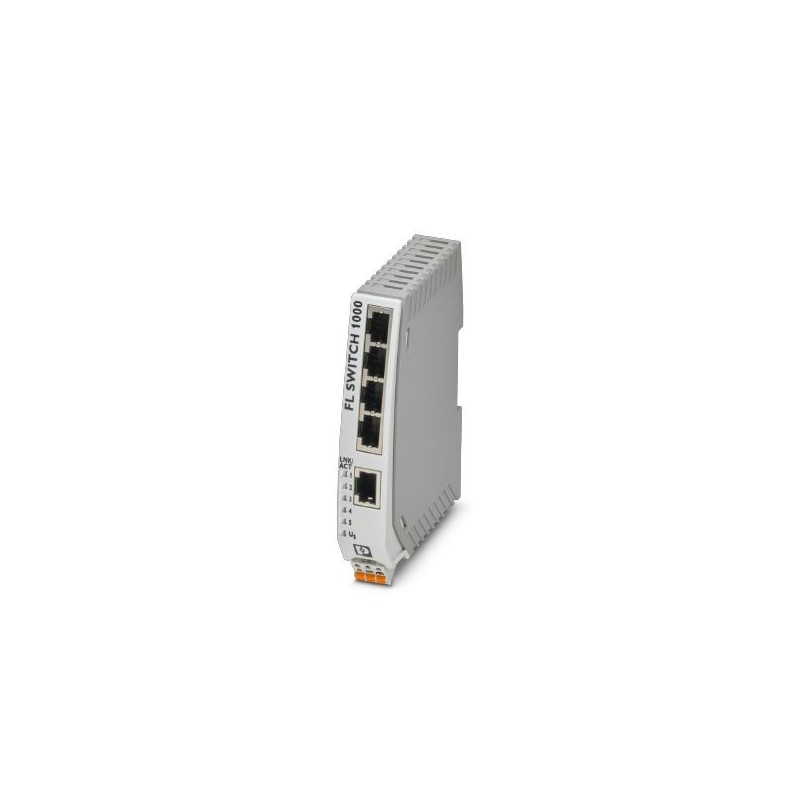

FL SWITCH 1005N 1085039 PHOENIX CONTACT Schmaler Ethernet-Switch, fünf RJ45-Ports mit 10/100 Mbit/s an allen..
FL SWITCH 1005N
1085039
PHOENIX_CONTACT
Schmaler Ethernet-Switch, fünf RJ45-Ports mit 10/100 Mbit/s an allen Ports, automatische Erkennung der Übertragungsrate, Autocrossing-Funktion und QoS
Installationsmaterial Kommunikationsnetze DNT/FNT > Netzwerk Switch
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Wichtige Geschäftsdaten
| Bestellschlüssel | 1085039 |
|---|---|
| Verpackungseinheit | 1 Stk. |
| Gewicht pro Stück (ohne Verpackung) | 220.000 g |
| Herkunftsland | TW (Taiwan) |
Hinweis
| Einschränkung der Auslastung | EMV: Produkt der Klasse A, siehe Herstellererklärung im Downloadbereich |
|---|
Dimensionen
| Breite | 22,5 mm |
|---|---|
| Höhe | 117 Millimeter |
| Tiefe | 84 mm |
| Hinweis zu den Abmessungen | 123 mm mit Stecker |
Umgebungsbedingungen
| Schutzgrad | IP30 |
|---|---|
| Umgebungstemperatur (Betrieb) | -10 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 79 kPa ... 108 kPa bis zu 2000 m über dem Meeresspiegel (ohne Derating) |
| Luftdruck (Lagerung/Transport) | 79 kPa ... 108 kPa bis zu 2000 m über dem Meeresspiegel (ohne Derating) |
Schnittstellen
| Schnittstelle | Ethernet (RJ45) |
|---|---|
| Nein. Anzahl der Häfen | 5 (RJ45-Anschlüsse) |
| Hinweis zur Verbindungsmethode | Automatische Aushandlung und automatische Kreuzung |
| Transmissionsphysik | Ethernet in RJ45 Twisted Pair |
| Übertragungsgeschwindigkeit | 10/100 Mbit/s |
| Übertragungslänge | 100 m (pro Segment) |
| Signal-LEDs | Datenempfang, Verknüpfungsstatus |
Funktion
| Grundfunktionen | Unmanaged Switch / Auto Negotiation, entspricht IEEE 802.3, Store- und Forward-Switching-Modus |
|---|---|
| Zusätzliche Funktionen | Automatische Aushandlung |
| MAC-Adresstabelle | 2 Tsd. |
| PROFINET-Konformitätsklasse | Konformitätsklasse A |
| Status- und Diagnoseanzeigen | LEDs: US, Link und Aktivität pro Port |
Parameter für den Netzausbau
| Kaskadierende Tiefe | Netzwerk-, Linear- und Sternstruktur: beliebig |
|---|---|
| Maximale Leiterlänge (Twisted Pair) | 100 m |
Versorgungsspannung
| Versorgungsspannung | 24 V DC |
|---|---|
| 24 V Wechselstrom (50/60 Hz) | |
| Restwelligkeit | 3,6 VPP(innerhalb des zulässigen Spannungsbereichs) |
| Versorgungsspannungsbereich | 9 V Gleichstrom ... 32 V Gleichstrom |
| 18 V Wechselstrom ... 30 V Wechselstrom (50/60 Hz) | |
| Typischer Stromverbrauch | 19 mA |
| Max. Stromaufnahme | 110 mA |
Allgemein
| Montagetyp | DIN-Schiene |
|---|---|
| Typ AX | Eigenständig |
| Nettogewicht | 170 g |
| Wohnmaterial | Kunststoff |
| MTTF | 167,2 Jahre (MIL-HDBK-217F Standard, Temperatur 25°C, Betriebszyklus 100%) |
| 1627 Jahre (SN 29500 Norm, Temperatur 25°C, Betriebszyklus 21%) | |
| 1526 Jahre (Telcordia-Standard, 25°C Temperatur, 21% Betriebszyklus (5 Tage die Woche, 8 Stunden pro Tag)) |
Verbindungsdaten
| Verbindungsmethode | Push-in-Federanschluss |
|---|---|
| Leiterquerschnitt massiv min. | 0,2 mm² |
| Leiterquerschnitt massiv max. | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min. | 24 |
| Leiterquerschnitt AWG max. | 12 |
| Stripping-Länge | 10 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Konformität mit EMV-Richtlinie 2014/30/EU |
|---|---|
| Störaussendung | EN 61000-6-2 EN 61000-4-8 (elektromagnetische Felder) Kriterium A |
| Leitungsgebundene Geräuschemission | EN 61000-6-2 Klasse A |
| Immunität gegen Überspannungen | EN 61000-6-2 EN 61000-4-5 (Überspannung) Kriterium B |
| Immunität gegen Berstplatzen | EN 61000-6-2 EN 61000-4-4 (EFT-Burst) Kriterium A |
| Immunität gegen EF | EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A |
| Immunität gegen ESD | EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B |
| Immunität gegen leitungsgebundene Störungen | EN 61000-6-2 EN 61000-4-6 (Störfestigkeit im Netz) Kriterium A |
| Art der Prüfung | Freier Fall nach EN 61131-2 |
| Geräuschemission | EN 61000-6-4:2007 + A1:2011 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Vibration (Lagerung/Transport) | 5G, 150 Hz, nach IEC 60068-2-6 |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5G, 150 Hz |
| Schock (Betrieb) | 30g (EN 60068-2-27) |
| UL, USA/Kanada | UL 61010-1, UL 61010-2-201, UL 62368-1 Klasse I, Div. 2, Gruppen A, B, C, D, T4 Klasse I, Zone 2, Gruppe IIC, T4 |
Klassifizierungen
eCl@ss
| eCl@ss 10.0.1 | 19170402 |
|---|---|
| eCl@ss 11.0 | 19170402 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Merkmal | Wert |
|---|---|
| Ethernet (EF003535) | Ja |
| Anzahl der sonstigen Ports (EF007643) | 5 |
| Montageart (EF000003) | sonstige |
| Managebar (EF004912) | Nein |
| Schutzart (IP) (EF005474) | IP30 |
| Höhe (EF000040) | 123.081014 mm |
| Breite (EF000008) | 22.5 mm |
| Tiefe (EF000049) | 90.035944 mm |
