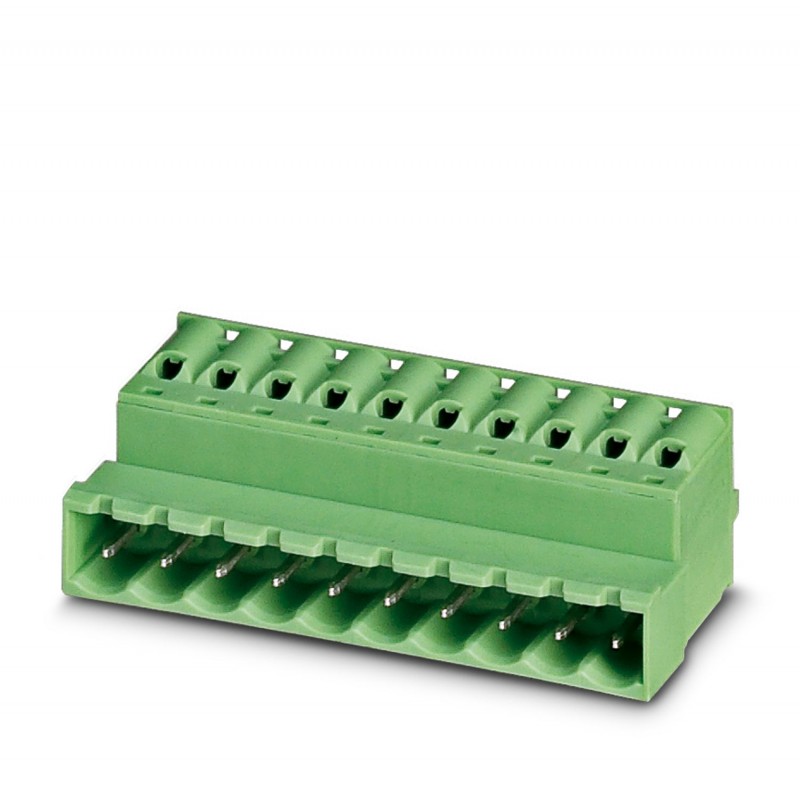

FKIC 2,5/12-ST-5,08 BDDA1-DA12 1747009 PHOENIX CONTACT Printed-circuit board-Stecker
FKIC 2,5/12-ST-5,08 BDDA1-DA12
1747009
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Pole: 12, Anzahl der Anschlüsse: 12, Artikelfamilie: FKIC 2.5/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Push-in-Federanschluss, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktverbindungstyp: Pin, Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Positionen: 12, Anzahl der Anschlüsse: 12, Produktpalette: FKIC 2,5/.. -ST, Pitch: 5,08 mm, Verbindungsmethode: Steckfeder, Leiter-/PCB-Verbindungsrichtung: 0 °, Verriegelungsklammer: - ohne Verriegelungsclip, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Montage: ohne, Verpackungsart: in Karton verpackt
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert sieben und vierzig tausend neun |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356294119 |
| Gewicht pro Stück (exklusive Verpackung) | 18.960 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine
| Palette von Artikeln | FKIC 2,5/..-ST |
|---|---|
| Anzahl der Positionen | Zwölf |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 320 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 12 A |
| Nennquerschnitt | 2,5 mm2 |
| Interne zylindrische gage | A2 |
| Abisolierlänge | 10 mm |
Verbindungsdaten
| Leiterquerschnitt Feste min. | 0,2 mm2 |
|---|---|
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
| Mindestens AWG nach UL/CUL | Sechs und zwanzig |
| Maximale AWG nach UL/CUL | Zwölf |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 12 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
