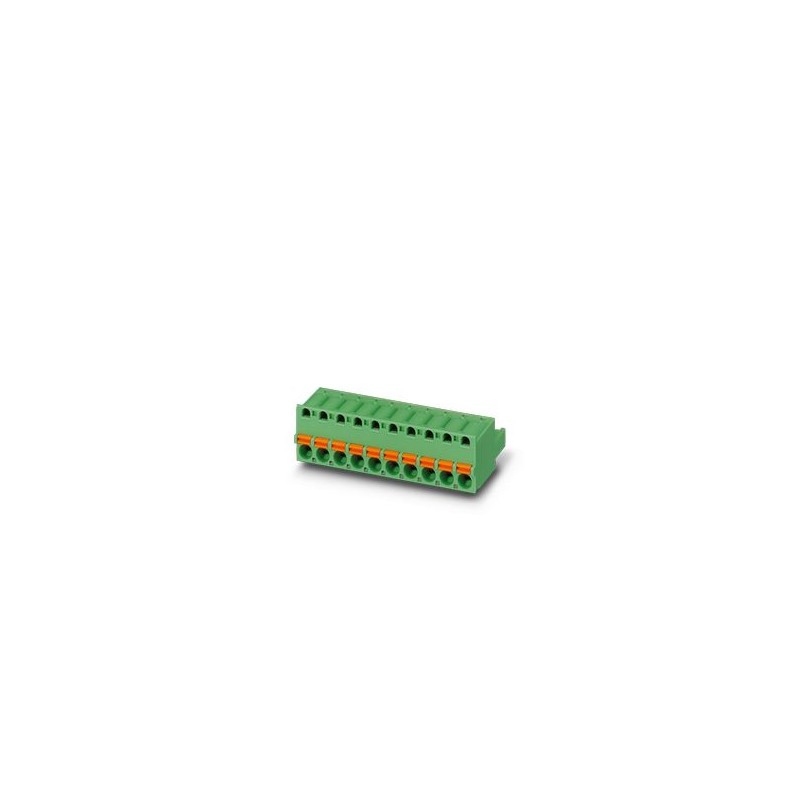

FKC 2,5/17-ST-5,08 BD:X21 1776708 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 12 A, Span..
FKC 2,5/17-ST-5,08 BD:X21
1776708
PHOENIX_CONTACT
50
Connector for printed circuit board, Nennstrom: 12 A, Spannung und Dimensionierung (III/2): 320 V, Polzahl: 17, raster: 5,08 mm, Anschlussart: Federzugklemmen push-in, Farbe: grün, Oberfläche Kontakte: Zinn
Steckverbinder für Leiterplatte, Nennprofil: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Auslegungsspannung (III/2): 320 V, Oberflächenkontakte: Zinn, Kontaktart: Anschluss weiblich, Anzahl Potentiale: 17, Anzahl Reihen: 1, Anzahl Pole pro Reihe: 17, Anzahl Anschlüsse: 17, Artikelfamilie: FKC 2.5/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Push-in-Federanschluss, Leiter/Leiterplatte Anschlussadresse: 0°, Stecksystem: CLASSIC COMBICON, Schloss: Sünde, Verpackungsart: verpackte Verpackung
Leiterplattensteckverbinder, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Flächenkontakte: Zinn, Kontaktanschlussart: Buchse, Anzahl der Potentiale: 17, Anzahl der Reihen: 1, Anzahl der Pole: 17, Anzahl der Anschlüsse: 17, Artikelfamilie: FKC 2.5/.. -ST, Rastermaß: 5,08mm, Anschlussart: Steckfederanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Kartonverpackung
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produktlinie | COMBICON Steckverbinder M |
| Produkttyp | Leiterplatten-Steckverbinder |
| Produktfamilie | FKC 2,5/.. -ST |
| Anzahl der Pole | 17 |
| Schritt | 5,08 Millimeter |
| Anzahl der Anschlüsse | 17 |
| Anzahl der Zeilen | 1 |
| Klemmflansch | ohne |
| Anzahl der Potentiale | 17 |
| Nennstrom IN | 12 A |
| Nennspannung UN | 320 V |
| Grad der Verschmutzung | 3 |
| Kontaktwiderstand | 1 mΩ |
| Auslegungsspannung (III/3) | 320 V |
| Dimensionierung der transienten Spannung (III/3) | 4 kV |
| Bemessungsspannung (III/2) | 320 V |
| Dimensionierung der transienten Spannung (III/2) | 4 kV |
| Nennspannung (II/2) | 630 V |
| Dimensionierung der transienten Spannung (II/2) | 4 kV |
| Verbindungstechnik | |
| Steckverbinder-System | COMBICON MSTB 2.5 |
| Nominaler Querschnitt | 2,5 mm² |
| Art der Kontaktverbindung | Weiblich |
| Blockade | |
| Schließanlage | ohne |
| Klemmflansch | ohne |
| Anschließen von Leitern | |
| Verbindungstyp | Push-in-Federanschluss |
| Anschlussrichtung des Leiters in Bezug auf die Steckerrichtung | 0 ° |
| Verbindungsrichtung Treiber/Platine | 0 ° |
| Starre Leiterstrecke | 0,2 mm² ... 2,5 mm² |
| Flexibler Leiterabschnitt | 0,2 mm² ... 2,5 mm² |
| AWG Leiterstrecke | 24 ... 12 |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel mit TWIN-Zehenkappe mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Männliche Manometer a x b / Durchmesser | 2,8 mm x 2,0 mm / 2,4 mm |
| Länge des Peelings | 10 mm |
| Fakten zu Zehenschutzkappen ohne isolierten Kragen | |
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Zehenschutzkappen ohne Isolierkragen, nach DIN 46228-1 | Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 Millimeter |
| Querschnitt: 0,75 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 1 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 1,5 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 2,5 mm²; Länge: 10 mm | |
| Fakten über isolierte Kragen-Zehenschutzkappen | |
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Zehenschutzkappen mit isoliertem Kragen, nach DIN 46228-4 | Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 Millimeter |
| Querschnitt: 0,75 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 1 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 1,5 mm²; Länge: 8 mm ... 10 Millimeter | |
| Querschnitt: 2,5 mm²; Länge: 10 mm | |
| Materialdaten - Kontakt | |
| Beobachtung | WEEE/RoHS-konform, filamentfrei nach IEC 60068-2-82/JEDEC JESD 201 |
| Kontaktmaterial | Cu-Legierung |
| Oberflächenbeschaffenheit | Verzinnung aus Temperguss |
| Metalloberfläche der Klemmstelle (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Kontaktfläche der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
| Materialdaten - Gehäuse | |
| Farbe (Gehäuse) | Grün (6021) |
| Isoliermaterial | PAPA |
| Dämmstoffgruppe | Ich |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Entflammbarkeitszahl von GWFI-Glühfäden nach EN 60695-2-12 | 850 |
| Zündtemperatur von Glühfäden GWIT nach EN 60695-2-13 | 775 |
| Kugelhärteprüftemperatur nach EN 60695-10-2 | 125 °C |
| Materialdaten: Antriebselement | |
| Farbe (Antriebselement) | Orange (2003) |
| Isoliermaterial | PBT |
| Dämmstoffgruppe | Ich |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemaßungsschema |  |
| Schritt | 5,08 Millimeter |
| Breite [w] | 86,98 Millimeter |
| Höhe [h] | 15 mm |
| Länge [l] | 25,73 Millimeter |
| Verbindungstyp | Push-in-Federanschluss |
| Beobachtung bezüglich der Operation | Nach DIN EN 61984 handelt es sich bei COMBICON-Steckverbindern um Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie nicht unter Spannung oder Last ein- oder ausgesteckt werden. |
| Anschließen von Leitern | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Zugelassener Test |
| Prüfung auf Beschädigung der Leiter und Lockerung | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Zugelassener Test |
| Wiederholtes Verbinden und Trennen der Verbindung | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Zugelassener Test |
| Zugversuch | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterabschnitt/Leitertyp/Zugkraft Nennwert/Istwert | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 2,5 mm² / starr / > 50 N | |
| 2,5 mm² / flexibel / > 50 N | |
| Kräfte beim Ein- und Ausstecken | |
| Ergebnis | Zugelassener Test |
| Anzahl der Zyklen | 25 |
| Steckkraft ca. | 8 N |
| Leistung beim Abziehen des Steckers durch Pol ca. | 6 N |
| Widerstand der Zeichen | |
| Test-Spezifikation | DIN EN 60068-2-70:1996-07 |
| Ergebnis | Zugelassener Test |
| Polarisation & Kodierung | |
| Test-Spezifikation | DIN EN 60512-13-5:2006-11 |
| Ergebnis | Zugelassener Test |
| Augenuntersuchung | |
| Test-Spezifikation | DIN EN 60512-1-1:2003-01 |
| Ergebnis | Zugelassener Test |
| Dimensionsprüfung | |
| Test-Spezifikation | DIN EN 60512-1-2:2003-01 |
| Ergebnis | Zugelassener Test |
| Vibrationstest | |
| Test-Spezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Sweep-Geschwindigkeit | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Dauerhaftigkeits-Test | |
| Test-Spezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Erträgliche Schockspannung auf Meereshöhe | 4,8 kV |
| Übergangswiderstand R1 | 1 mΩ |
| Übergangswiderstand R2 | 1,1 mΩ |
| Stecker-Zyklen | 25 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Klima-Essay | |
| Test-Spezifikation | DIN EN ISO 6988:1997-03 |
| Ermüdung durch Korrosion | 0,2 DM3UNTER2in 300 DM3/40 °C/1 Zyklus |
| Thermische Beanspruchung | 100 °C/168 h |
| Erträgliche Wechselspannung | 2,21 kV |
| Umweltbedingungen | |
| Umgebungstemperatur (Service) | -40 °C ... 100 °C (abhängig von der Einstufungskurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchtigkeit der Luft (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermischer Test Testgruppe C | |
| Test-Spezifikation | DIN EN 60512-5-1:2003-01 |
| Anzahl der geprüften Pole | 12 |
| Isolationswiderstand | |
| Test-Spezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Kriechstrecken & Luftisolationsstrecken | |
| Test-Spezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Dämmstoffgruppe | Ich |
| Beständigkeit gegen Ableitströme (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Dimensionierung Isolationsspannung (III/3) | 320 V |
| Nominale transiente Spannung (III/3) | 4 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/3) | 3 mm |
| Minimaler Kriechstreckenwert (III/3) | 4 mm |
| Dimensionierung Isolationsspannung (III/2) | 320 V |
| Nominale transiente Spannung (III/2) | 4 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/2) | 3 mm |
| Minimaler Kriechstreckenwert (III/2) | 3 mm |
| Dimensionierung Isolationsspannung (II/2) | 630 V |
| Nominale transiente Spannung (II/2) | 4 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (II/2) | 3 mm |
| Minimaler Kriechstreckenwert (II/2) | 3,2 Millimeter |
| Art der Verpackung | Kartonverpackung |
