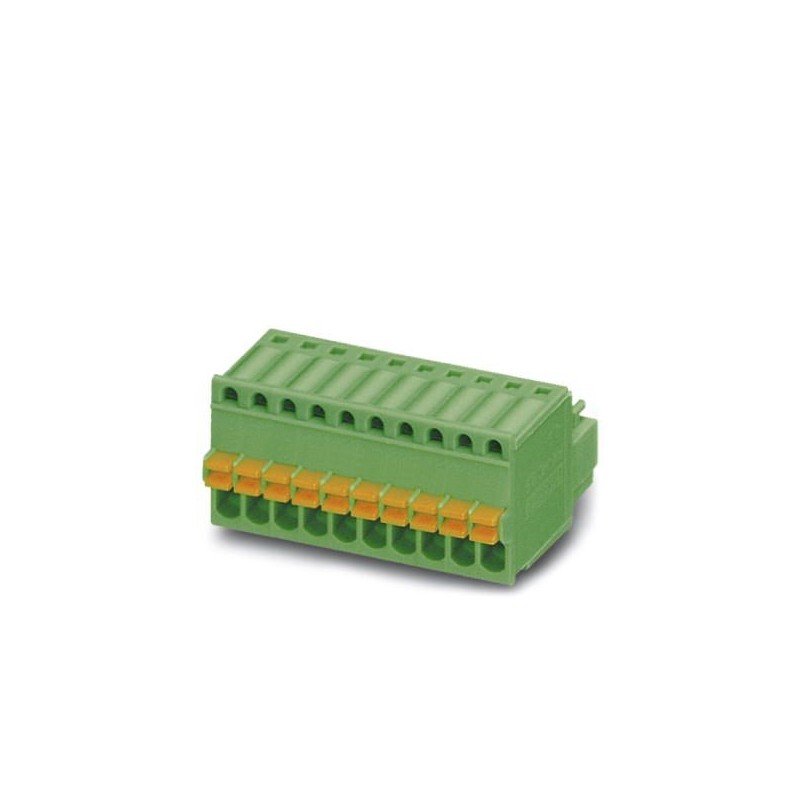

FK-MC 0,5/ 8-ST-2,5 BD:1-8 1999194 PHOENIX CONTACT Leiterplattensteckverbinder
FK-MC 0,5/ 8-ST-2,5 BD:1-8
1999194
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 0,5 mm², Farbe: grün, Nennstrom: 4 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Pole: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: FK-MC 0,5/.. -ST, Rastermaß: 2,5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Stecksystem: COMBICON FK-MC 0,5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1999194 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| GTIN | 4017918965747 |
| Gewicht pro Stück (exklusive Verpackung) | 5,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 5,015 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenstecker |
|---|---|
| Stecksystem | MICRO COMBICON - FK-MC 0,5 |
| Kontaktart | Buchse (female) |
| Artikelfamilie | FK-MC 0,5/..-ST |
| Rastermaß | 2,5 mm |
| Polzahl | 8 |
| Anschlussart | Push-in-Federanschluss |
| Verriegelung | ohne |
| Anzahl der Etagen | 1 |
Elektrische Kenndaten
| Bemessungsstrom | 4 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,14 mm² ... 0,5 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,14 mm² ... 0,5 mm² |
| Leiterquerschnitt AWG / kcmil | 26 ... 20 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,5 mm² |
| Lehrdorn a x b / Durchmesser | - / 1,4 mm |
| Abisolierlänge | 8 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Materialangaben - Betätigungselement
| Isolierstoff | POM |
|---|---|
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | HB |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Bildunterschrift | Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center |
| Länge [ l ] | 19,05 mm |
| Breite [ w ] | 20,6 mm |
| Höhe [ h ] | 11,75 mm |
| Rastermaß | 2,5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 11,75 mm |
| Maß a | 17,5 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Allgemein Produkthinweise
| Art des Hinweises | Hinweis zum Betrieb |
|---|---|
| Hinweis | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Anschluss und Verbindungsmethode
| Prüfung - Mehrmaliges Anschliessen und Lösen | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|
Zugprüfung
| Leiterquerschnitt / Leiterart / Zugkraft | 0,2 mm² / starr / > 10 N |
|---|---|
| 0,2 mm² / flexibel / > 10 N | |
| 0,5 mm² / starr / > 20 N | |
| 0,5 mm² / flexibel / > 20 N |
Luft- und Kriechstrecken
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Isolierstoffgruppe | I |
| Spannung | 100 V |
| Bemessungsisolationsspannung (III/3) | 100 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 1,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Temperaturzyklen
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfstrom (minimaler Querschnitt) | 4 A |
| Prüfstrom (maximaler Querschnitt) | 6 A |
| Temperaturzyklen | 192 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 8 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 2.5 mm |
| Rastermaß der Anschlüsse (EF006827) | 2.5 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
